Detalii MiG 21 Cateva amanunte pentru modelisti

#1 Useril este offline   Kamob 50

  • Membru senior
  • Grup: Members
  • Postari: 1970
  • Inregistrat: 13-May 06

Postat 13 May 2006 - 04:47 PM

Salutare!

Am observat ca au reusit sa apara mai multe kit-uri de MiG-21 pe la noi, unele in culori romanesti :whistle: , insa cu suficiente lipsuri ceea ce privste detalierea. M-am gandit ca ar fi mai mult decat indicat sa fac niste sapaturi si sa "imping" la inaintare cateva fotografii din arhiva mea, cu speranta ca vor fi de ajutor.

Pentru inceput am gasit detalii cu cabina 2 - a instructorului - a MiG-ului 21 LanceR B.

Thumbnail atasat

  • Imagine atasata: 01.jpg

#2 Useril este offline   Kamob 50

  • Membru senior
  • Grup: Members
  • Postari: 1970
  • Inregistrat: 13-May 06

Postat 13 May 2006 - 04:49 PM

... si niste close-up-uri...

Thumbnail atasat

  • Imagine atasata: 02.jpg

#3 Useril este offline   Kamob 50

  • Membru senior
  • Grup: Members
  • Postari: 1970
  • Inregistrat: 13-May 06

Postat 13 May 2006 - 04:54 PM

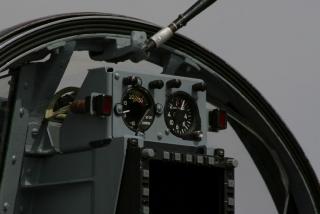

... detalii cu indicatorul de unghi de atac, accelerometrul si avertizoarele de depasire a unghiului critic...

Thumbnail atasat

  • Imagine atasata: 03.jpg

#4 Useril este offline   Kamob 50

  • Membru senior
  • Grup: Members
  • Postari: 1970
  • Inregistrat: 13-May 06

Postat 13 May 2006 - 04:57 PM

... iata detaliile partii stanga a tabloului de bord...

Thumbnail atasat

  • Imagine atasata: 04.jpg

#5 Useril este offline   Kamob 50

  • Membru senior
  • Grup: Members
  • Postari: 1970
  • Inregistrat: 13-May 06

Postat 13 May 2006 - 05:02 PM

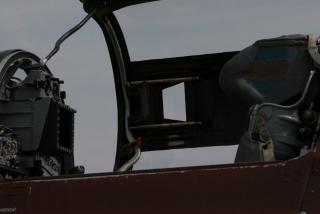

Unul dintre cele mai ascunse amanunte ale lui 21 UM este forma cupolei si a periscopului.

Thumbnail atasat

  • Imagine atasata: 05.jpg

#6 Useril este offline   Kamob 50

  • Membru senior
  • Grup: Members
  • Postari: 1970
  • Inregistrat: 13-May 06

Postat 13 May 2006 - 05:07 PM

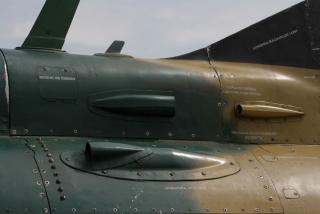

Un lucru trecut des cu vederea: numeroasele prize de aer si forma derivei la punctul de imbinare cu partea dorsala a fuselajului.

Thumbnail atasat

  • Imagine atasata: 07.jpg

#7 Useril este offline   Kamob 50

  • Membru senior
  • Grup: Members
  • Postari: 1970
  • Inregistrat: 13-May 06

Postat 13 May 2006 - 05:12 PM

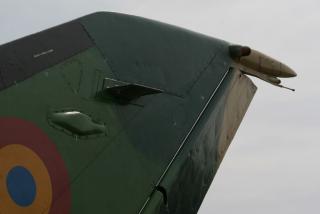

... deriva: forma dielectricului pentru antena, diferitele capace de vizitare si carenaje, receptorul RWR, descarcatorul electrstatic ...

Thumbnail atasat

  • Imagine atasata: 10.jpg

#8 Useril este offline   Kamob 50

  • Membru senior
  • Grup: Members
  • Postari: 1970
  • Inregistrat: 13-May 06

Postat 13 May 2006 - 05:17 PM

... container-ul parasutei de franare, lamela de otel care protejeaza container-ul, carenajul verinului ce actioneaza profundorul...

Thumbnail atasat

  • Imagine atasata: 11.jpg

#9 Useril este offline   Kamob 50

  • Membru senior
  • Grup: Members
  • Postari: 1970
  • Inregistrat: 13-May 06

Postat 13 May 2006 - 05:20 PM

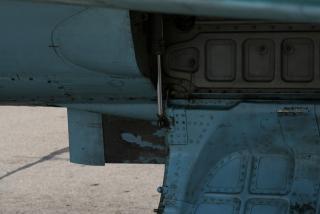

... interiorul locasului rotii stanga si pilonul central...

Thumbnail atasat

  • Imagine atasata: 12.jpg

#10 Useril este offline   Kamob 50

  • Membru senior
  • Grup: Members
  • Postari: 1970
  • Inregistrat: 13-May 06

Postat 13 May 2006 - 05:23 PM

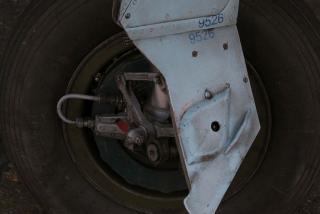

... la categoria grei :whistle: : mecanismul de rotire a rotii in jurul axei in timpul escamotarii trenului principal si conductele circuitului de franare...

Thumbnail atasat

  • Imagine atasata: 13.jpg

#11 Useril este offline   Kamob 50

  • Membru senior
  • Grup: Members
  • Postari: 1970
  • Inregistrat: 13-May 06

Postat 13 May 2006 - 05:25 PM

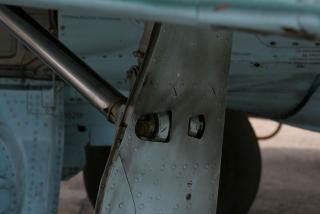

... imbinarea cu trenul principal...

Thumbnail atasat

  • Imagine atasata: 14.jpg

#12 Useril este offline   Kamob 50

  • Membru senior
  • Grup: Members
  • Postari: 1970
  • Inregistrat: 13-May 06

Postat 13 May 2006 - 05:27 PM

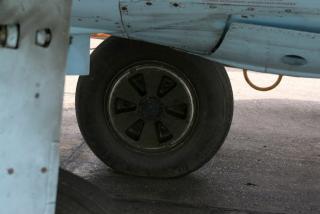

... janta are o forma aparte 8-) ...

Thumbnail atasat

  • Imagine atasata: 15.jpg

#13 Useril este offline   Kamob 50

  • Membru senior
  • Grup: Members
  • Postari: 1970
  • Inregistrat: 13-May 06

Postat 13 May 2006 - 05:29 PM

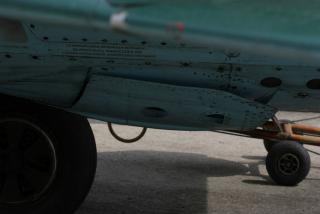

... in prelungire: frana aerodinamica centrala...

Thumbnail atasat

  • Imagine atasata: 16.jpg

#14 Useril este offline   Kamob 50

  • Membru senior
  • Grup: Members
  • Postari: 1970
  • Inregistrat: 13-May 06

Postat 13 May 2006 - 05:31 PM

... tren si flaps...

Thumbnail atasat

  • Imagine atasata: 26.jpg

#15 Useril este offline   Kamob 50

  • Membru senior
  • Grup: Members
  • Postari: 1970
  • Inregistrat: 13-May 06

Postat 13 May 2006 - 05:33 PM

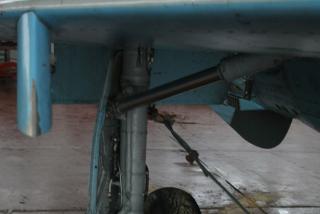

... detalii tren fata...

Thumbnail atasat

  • Imagine atasata: 27.jpg

#16 Useril este offline   Kamob 50

  • Membru senior
  • Grup: Members
  • Postari: 1970
  • Inregistrat: 13-May 06

Postat 13 May 2006 - 05:35 PM

... pentru cei impatimiti: asa se ataseaza vodila :idea: ....

Thumbnail atasat

  • Imagine atasata: 28.jpg

#17 Useril este offline   Kamob 50

  • Membru senior
  • Grup: Members
  • Postari: 1970
  • Inregistrat: 13-May 06

Postat 13 May 2006 - 05:37 PM

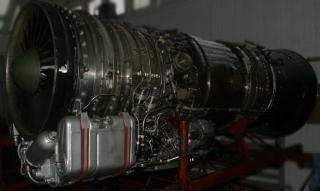

Pentru cei cu adevarat suferinzi (ca mine :whistle: ) cam asa arata inima MiG-ului!

Thumbnail atasat

  • Imagine atasata: 25.jpg

#18 Useril este offline   cartula

  • Administrator forum
  • Grup: Administrare
  • Postari: 4017
  • Inregistrat: 15-April 04
  • Location:Bucuresti

Postat 13 May 2006 - 07:18 PM

Excelente pozele, excelente.

#19 Useril este offline   Kamob 50

  • Membru senior
  • Grup: Members
  • Postari: 1970
  • Inregistrat: 13-May 06

Postat 13 May 2006 - 11:36 PM

Multzam! Ehei, asta cere bonus:

Thumbnail atasat

  • Imagine atasata: 24.jpg

#20 Useril este offline   Kamob 50

  • Membru senior
  • Grup: Members
  • Postari: 1970
  • Inregistrat: 13-May 06

Postat 13 May 2006 - 11:37 PM

...si turbina...

Thumbnail atasat

  • Imagine atasata: 22.jpg
