[DragonAthus]

Salutare tuturor. Vreau prin acest topic sa prezint si eu lucrarea mea care inca se afla in constructie, nu e in totalitate finalizata. Mentionez ca este prima mea macheta din viata, nu am mai facut niciuna pana acum, insa mai am de gand sa fac. Am la ea vreo 37 de zile de lucru momentan... caci in limita timpului disponibil pe care il am mai lucrez si eu cand pot. Putin azi putin maine si o voi finaliza.

M-ar interesa sa aflu de la voi pareri si sfaturi pentru realizarea machetei, deasemenea ajut si pe cei doritori de a cunoaste ce si cum am facut la ea, pentru ca si ei sa isi realizeze lucrarea lor proprie.

Voi incepe asadar cu inceputurile, voi posta in jur de vreo 40 de fotografii asta daca imi permite forumul si mi se accepta de catre moderatori.
Nu am folosit si nu voi folosi nici un kitt de instalare fiecare piesa in parte e lucrata de manutele mele, 100 la 100 manual. Ca sa va faceti si o mica idee galionul are in jur de 85-86 cm lungime. Dar sa nu ma intind cu palavrageala si sa-i dau drumu la treaba iar in postarea urmatoare voi atasa si pozele, pentru ca trebuiesc modificate depasesc 2MB.

Revin. Hail !

[DragonAthus]

buna seara dragilor, am revenit in forta!
multumesc frumos adminilor pentru aprobarea topicului si a postarilor.

Cum va ziceam in postarea precedenta am sa va dau niste poze cu evolutia galionului care momentan are doar 37 de zile de lucru la el... hehe... sper sa va placa ce a iesit pana acum... eu tot mai lucrez la ea in timpul liber nu ma las pana nu o fac sa iasa piesa de piesa. Oricum voi veni si cu o postare imediata dupa aceasta in care mai sunt alte cateva zile de lucru ... vreau sa mentionez ca nu am lucrat zi de zi la ea sunt si zile de pauza pe care nu le-am contorizat ca fiind de lucru.

Iata asadar pozicile: (dar se pare ca au aparut mici erori la upload le-am redimensionat leam facut maxim de 1,2MB o poza altele au chiar si 500 si ceva de kb imi spune ca e prea mare fisierul ) nu-i nici o problema caci le-am uploadat pe net si am sa le inserez in postare.

sunt numerotate deci veti intelege care cum e ziua.
imaginile de la ziua 1 pana la ziua 30 ca atata ma lasa maxim in postare sa pun.

























































































Dar nu e problema in postarea urmatoare vor fi pozele pana in ziua curenta de lucru.

[crios]

Bine ai venit!
Dupa ce planuri lucrezi?

Bafta!

[DragonAthus]

crios, la 15 December 2013 - 06:08 PM, a spus:

Bine ai venit!
Dupa ce planuri lucrezi?

Bafta!

pai lucrez dupa unele de la mamoli, luate de pe 15marins.blogspot.com dar mai am si altele suplimentare ajutatoare plus imagini si poze cu toate detaliile necesare ale corabiei, cu butoaie cutii, funii dalea de apa etc tot tot tot.

[LiviuM]

Salut, ingenioasa ideea cu intrerupatorul, dar nu stiu cat de bine da pe o nava de lemn. Poti sa inlocuiesti contactul (daca se mai poate) cu un butoi de exemplu, care se roteste stanga-dreapta, undeva pe punte, sau un alt obiect care se afla in elementul lui. In rest ce sa zic, sopr la modelit!

Aceasta postare a fost editata de livium: 16 December 2013 - 11:49 AM

[DragonAthus]

livium, la 16 December 2013 - 11:48 AM, a spus:

Salut, ingenioasa ideea cu intrerupatorul, dar nu stiu cat de bine da pe o nava de lemn. Poti sa inlocuiesti contactul (daca se mai poate) cu un butoi de exemplu, care se roteste stanga-dreapta, undeva pe punte, sau un alt obiect care se afla in elementul lui. In rest ce sa zic, sopr la modelit!

salutare si multam de urare... da! super ideea cu butoiul ca intrerupator, numai ca initial eu nu o gandisem sa ii pun si lumini... si abia undeva pe parcurs am cablat ce era de cablat si am facut cu butonul acela undeva in spate mai jos...

ehh dar daca tragi de buton acesta poate sa iasa si tot tragand iese si sistemul de baterii (dinacelea de ceas mici) care pot fi inlocuite cand se consuma.

daca o gandeam de la inceput ca vreau sa o fac asa... iti dai seama ca nu puneam acolo butonul dar nah... oricum nu e panica nici acolo... eu sunt multumit.



Cum promiteam cu o zi in urma iata si celelalte poze ale evolutiei lui Golden Hind




























momentan atata... dar maine am sa va prezint lucrarea la stadiul in curs adica cum arata ea in momentul de fata caci mai am inca foarte mult de lucru ... dar imi place si sunt destul de pasionat, si fiindca e prima mea lucrare in acest domeniu minunat al navo modelismului am sa caut sa imi dau toata silinta sa iasa ceva f, frumos... eu unul sunt f mandru de ce am realizat pana acum. Sper ca si voua sa va placa... dar daca mai aveti idei, propuneri ajutatoare chichite si secrete in aceasta arta va rog sa mi le impartasiti... numai bine tuturor.

Aceasta postare a fost editata de Z-mare: 16 December 2013 - 08:07 PM

[gobi71]

eu as avea o intrebare, legata de maroul ala pe care l-ai dat din belsug pe vapor. ce ar trebui sa fie? culoarea finala a modelului, sau e doar o vopsea de control? daca e vopsea de control. ok. da-i inainte. daca insa aia se doreste a fi culoarea modelului, tin sa te anunt ca esti pe un drum complet gresit. deci?

[DragonAthus]

gobi71, la 16 December 2013 - 08:44 PM, a spus:

eu as avea o intrebare, legata de maroul ala pe care l-ai dat din belsug pe vapor. ce ar trebui sa fie? culoarea finala a modelului, sau e doar o vopsea de control? daca e vopsea de control. ok. da-i inainte. daca insa aia se doreste a fi culoarea modelului, tin sa te anunt ca esti pe un drum complet gresit. deci?

pai aia ar fi vopseaua finala, acel maro... la culori am mai improvizat pe ici pe colo... ca nah... acum stiu si eu ca nu acel maro este culoarea originala a lui golden hind... oricum mai am si alte mici modificari aproape inexistente pe la ea...

oricum multam de atentionare nu e cu suparare nimic... ci chiar ma ajuta ca pot invata si eventual si retusa. daca mai observa si altii alte nereguli poate sa semnaleze... cat despre maro asa il voi lasa :D... dar cine stie pe viitor...

[DorinC]

Bine ai venit,

Daca tii neaparat sa ai lumini , ai putea ledurile respective sa le "imbraci" intr-un felinar ...ar da frumos . La fel chestia cu intrerupatorul ala si cum spunea colegul Gobi ...atentie la vopsire. Faci nava cu vele sau numai catargele si vergile ?

In rest spor sa ai si la cat mai multe !

[DragonAthus]

DorinC, la 17 December 2013 - 12:50 AM, a spus:

Bine ai venit,

Daca tii neaparat sa ai lumini , ai putea ledurile respective sa le "imbraci" intr-un felinar ...ar da frumos . La fel chestia cu intrerupatorul ala si cum spunea colegul Gobi ...atentie la vopsire. Faci nava cu vele sau numai catargele si vergile ?

In rest spor sa ai si la cat mai multe !

Pai un led este imbracat deja intr-un felinar... cel din spatele corabiei... restul din incaperi nu sunt imbracate... si oricum sunt putin vizibile acelea, dar fac lumina buna :).
Am sa fac nava cu tot cu catarge si vele, franghii etc... plus ce mai este pe punte, inclusib barcuta de salvare:D, lazi, butoaie etc.

Daca e am sa revin cu poze noi in care voi arata mai bine si felinarul acela care are led in el. Eu momentan lucrez sa atasez dungile acelea exterioare si la suport... pe seara cand vin de la munca postez pozicile.

Multam de raspunsuri, pastram legatura.

[crios]

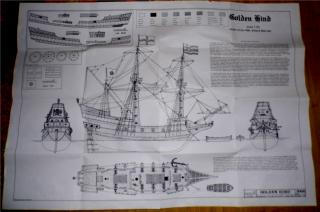

Inteleg ca planul dupa care lucrezi este acesta:


Daca da, pe langa culoare si intrerupator ai facut cam multe compromisuri.

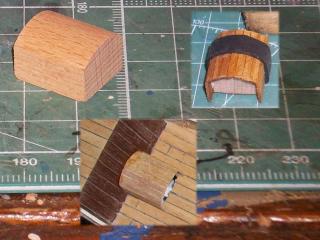

De exemplu ai ales sa faci piesa din imagine cu acoperisul drept in loc sa-l faci semirotund desi era foarte simplu de facut ca in plan.


Pentru culoare si continuare: atentie la desenele ce se aflau din plin pe aceasta nava. Este ceva de munca dar se pot face.


In speranta ca ti-am fost cat de cat de folos, astept sa vad continuarea, spor sa ai si

Bafta!

[gobi71]

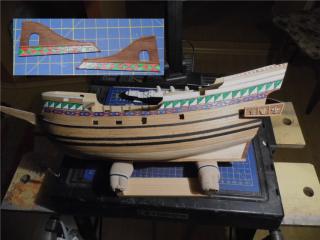

nici nu trebuie sa te superi, mai ales ca am pus intrebarea cu scopul de a te lamuri cam cum ar trebui sa arate in final modelul tau. poza atasata de crios face asta clar , cu mentiunea ca bordul liber ar fi bine sa fie totusi mai inchis. cat de mult vrei sa aprofundezi problema ramane strict optiunea ta.

[crios]

gobi71, la 17 December 2013 - 02:53 PM, a spus:

cu mentiunea ca bordul liber ar fi bine sa fie totusi mai inchis

Da. Bordul liber, in cazul de fata, a ramas la culoarea primului strat, adica a lemnului de tei. N-ar trebui sa ramana asa. Poate fi dat cu bait pentru a fi inchis la culoare sau poate fi imbracat cu fasi de furnir mai inchise la culoare si lasat asa. Este chestie de gusturi, dar in nici un caz nu trebuie sa ramana asa deschis la culoare.

Bafta!

[DragonAthus]

crios, la 17 December 2013 - 10:13 AM, a spus:

Inteleg ca planul dupa care lucrezi este acesta:

In speranta ca ti-am fost cat de cat de folos, astept sa vad continuarea, spor sa ai si

Bafta!

pai la mine pe plan nu arata asa cu semi rotund... am atasat poza mai jos....




cat despre acele modele si desene nu e problema le voi face... numai ca inca nu am ajuns acolo.

eu sunt aici in stadiul acesta - ziua 40 de lucru.. .am pus fasiile acelea doar pe o parte... mai am pe partea cealalta de pus inca 3:P




iar aici este partea intai din suportul machetei... va urma si o parte a doua veti vedea cum

[DragonAthus]

iata doamnelor si domnilor cum arata si suportul galionului




lucrat manual desigur :)

[crios]

DragonAthus, la 17 December 2013 - 06:48 PM, a spus:

pai la mine pe plan nu arata asa cu semi rotund... am atasat poza mai jos....

Salut Dragonule,
Ba sa sti ca la tine in plan era semirotund. Nu atat de semirotund cat ar fi trebuit aceea find o schita si nu un plan de executie pentru ca in kit este data piesa numerotata 136 si care arata fix ca in poza pe care am puso.
Desenul postat de tine spune doar cum sa construiesti "coaja" folosind piesa respectiva.



Daca se intampla sa ai ezitari legate de reprezentarile din plan nu evita sa scri aici. Am planurile originale si stiu nava destul de bine.
In alta ordine de idei mai ales ca am vazut ca esti din Bucuresti, te pot ajuta cu blazonul de la pupa. Asta daca lucrezi la 1:53 cum zice desenul si daca consideri ca nu vei putea realiza blazonul intr-un mod decent.

Imi place suportul. Felicitari!

Cel mai important lucru, indiferent de critici sau laude este sa duci lucrarea pana la bun sfarsit.

Bafta!

[DragonAthus]

multumesc pentru raspunsuri..
bineinteles ca o termin nu o las asa...cat despre blozon va referiti la capriorul din fata nu?

[DragonAthus]

buna seara dragi prieteni... va prezint astazi o noua pozica in care am schimbat culorile grilajelor... le-am facut mai "autentice"

sper sa va placa...




ps: nu va speriati de acele elastice ca sunt puse sa imi tina ca sa se lipeasca fasiile laterale la exterior.

[DragonAthus]

raspuns pt domnul Crios...(ca am uitat sa il dau in postarea precedenta)... din pacate nu stiu scara la care se afla macheta mea pentru ca eu planurile acelea le am in pc. Dar... le-am marit nu am lucrat macheta exact marimile de pe plan... lungimea este de 85-86 cm... acum daca cineva ar stii scara la lungimea aceasta as fi si eu interesat sa o aflu.

si imi cer scuze daca nu cunosc denumirile intocmai, sunt incepator in arta modelismului... de aceea si nava aceasta nu este intocmai ceva f. reusit, dar mie imi place enorm sa lucrez la ea, pacat ca nu am timp liber pe cat ar trebui... dar nu e graba o termin eu de terminat.

vreau ca dupa aceasta sa fac... Black Pearl... dar la dimensiuni mult mai mari ceva la min 1 metru si maxim cam vreo 1, 44 metri lungime. Nu am gasit inca niste planuri ca acelea de le am eu acasa cu coastele direct desenate, etc. dar... cine stie cu timpul.

si vroiam sa mai intreb ceva... trebuiesc 2 ancore la golden hind NU?

multam.

[bobby]

daca o faci la 1,5 metri.... catargul cel mare o sa aibe vreo 2 metri iar ca panze o sa poti pune niste fete de perna (ca dimensiuni) ... eu cred ca nu realizezi la ce nivel de detaliere te obliga o asa scara de lucru... oricum iti urez bafta , abia astept sa o vad si p'asta.
