[lunganu]

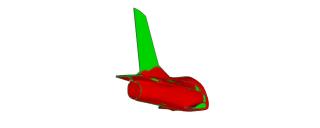

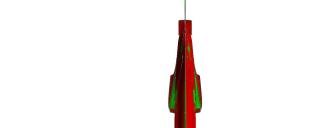

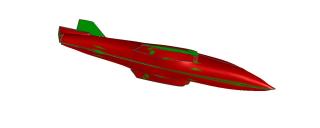

stiu ca e un pic off topic dar e tot proiectare si tot cu programul delftship

[musashi]

lunganu, la 11 June 2020 - 06:07 AM, a spus:

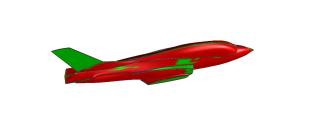

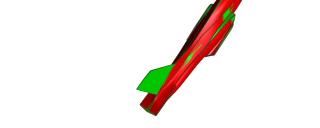

iar soim1.jpg iar soim2.jpg iar soim3.jpg iar soim4.jpgstiu ca e un pic off topic dar e tot proiectare si tot cu programul delftship iar soim5.jpg

Se pare ca programul asta este multivalent.
Puteti verifica un plan de forme in dwg /dxf?

Eu mi-am proiectat modelul in modul 2d si inca sunt zone in care sectiunile verticale si cele orizontale nu bat cum trebuie.
In practica am rezolvat cu ceva smirghel.

[lunganu]

musashi, la 13 June 2020 - 10:29 AM, a spus:

Se pare ca programul asta este multivalent.
Puteti verifica un plan de forme in dwg /dxf?

Eu mi-am proiectat modelul in modul 2d si inca sunt zone in care sectiunile verticale si cele orizontale nu bat cum trebuie.
In practica am rezolvat cu ceva smirghel.

daca este plan de nava construit in sistemul mesh da daca este facut altfel trebuie facut de la 0 dar trimite-l sa vad

[musashi]

lunganu, la 13 June 2020 - 05:55 PM, a spus:

daca este plan de nava construit in sistemul mesh da daca este facut altfel trebuie facut de la 0 dar trimite-l sa vad

Buna dimineata,
Am lucrat in forma autocad 2d sistem sectiuni verticale si orizontale
Din pacate nu ma lasa sa urc fisierul de autocad
Daca puteti, am sa va rog sa trimiteti un mail la adresa takaosan2001@gmail.com
Multumesc
Daniel

[lunganu]

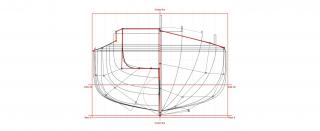

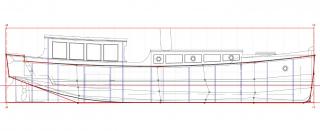

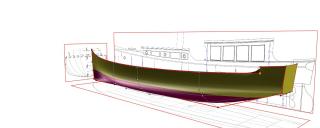

cred ca se vede unde apar problemele dar ai rabdare sa vedem ce va iesi

[musashi]

lunganu, la 15 June 2020 - 05:42 AM, a spus:

4New model.jpg 3New model.jpg 2New model.jpg 1New model.jpg
cred ca se vede unde apar problemele dar ai rabdare sa vedem ce va iesi

Super !
3d este pasul urmator in proiectare!
Eu am incercat cate ceva in sketchup dar nu este gandit pentru suprafete cu doua directii de curbura .Evident ca nu iesit nimic !
Multumesc, Daniel

Aceasta postare a fost editata de musashi: 15 June 2020 - 07:11 AM

[lunganu]

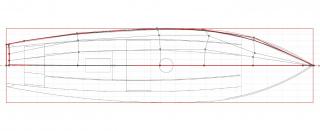

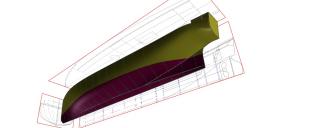

cam asa arata dupa desenele tale .se observa ca de la oglinda spre crapodina zona nu este "cum ar trebui"dar in continuare rabdare

[musashi]

Buna dimineata!
Asta am simtit si eu in executie asa ca am redus oglinda de vreo cateva ori si am avut noroc cu blocul de balsa de la pupa ca a fost mai iertator la slefuit.
As fi vrut sa iasa ca la original cu pupa in forma de inima doar ca din lipsa de resurse am simplificat-o maxim
Inainte

dupa


Daniel

Aceasta postare a fost editata de musashi: 16 June 2020 - 07:11 AM

[musashi]

Cum arata la stagiul asta:


Si interiorul


Daniel

[lunganu]

[musashi]

lunganu, la 17 June 2020 - 04:31 AM, a spus:

musashi puffer.jpg

Arata deosebit.
Jos Palaria!
Daniel

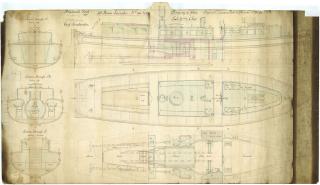

Inspiratia de la care am pornit proiectul

Thumbnail atasat

•

[lunganu]

musashi, la 17 June 2020 - 09:19 AM, a spus:

Arata deosebit.
Jos Palaria!
Daniel


Inspiratia de la care am pornit proiectul

Fara suparare dar ce arati tu e alta treaba.cirma e diferita automat si oglinda .eu il fac dupa profilul din cad de la tine si cu inspiratie din poze.vedem noi ce iese

Aceasta postare a fost editata de lunganu: 17 June 2020 - 10:07 AM

[musashi]

lunganu, la 17 June 2020 - 10:06 AM, a spus:

Fara suparare dar ce arati tu e alta treaba.cirma e diferita automat si oglinda .eu il fac dupa profilul din cad de la tine si cu inspiratie din poze.vedem noi ce iese

Corect!

Eu am aratat de unde am pornit cu planul de forme.
Planul L-am pus pentru ca sa se vada solutia vremii cu doua motoare cu aburi.
EU am un singur motor
Daniel

[lunganu]

[musashi]

lunganu, la 18 June 2020 - 05:48 AM, a spus:

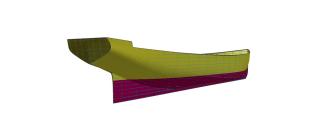

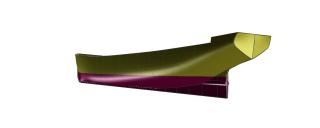

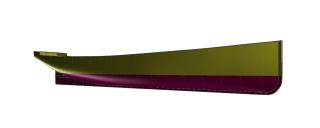

1musashi puffer.jpg
2musashi puffer.jpg

Arata superb!
Se poate ridica un pic linia apei astfel incat elicea sa fie complet sub apa? Sau sa inclinam spre spate putin?
Dupa experienta dumneavoastra cum e mai bine?
Cu stima
Daniel

Aceasta postare a fost editata de musashi: 18 June 2020 - 07:33 AM

[lunganu]

E treaba simpla mutarea liniei de plutire.se rezolva.ce diametru are elicea?

[musashi]

lunganu, la 18 June 2020 - 09:12 AM, a spus:

E treaba simpla mutarea liniei de plutire.se rezolva.ce diametru are elicea?

Elicea are 55 mm

https://www.sierra.r...pta-p8792p.html

[lunganu]

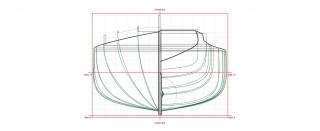

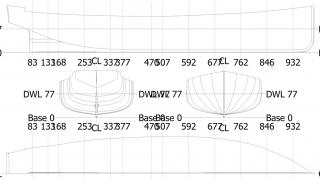

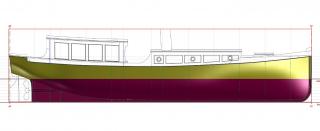

cam asa arata
coastele mele sunt cele verzi ti-ai dat seama deja
linia de plutire este ridicata

Aceasta postare a fost editata de lunganu: 19 June 2020 - 04:52 AM

[musashi]

lunganu, la 19 June 2020 - 04:46 AM, a spus:

musashi puffer.jpg 1musashi puffer.jpg musashi puffer.jpgcam asa arata
coastele mele sunt cele verzi ti-ai dat seama deja
linia de plutire este ridicata

Multumesc mult pentru ajutor!
In timpul constructiei cocii am slefuit la greu la schelet pentru o suprafata de lipire a baghetelor cat mai buna.
La sectiunea 2 am venit cu o completare si am incercat sa prind baghetele una de alta sa iasa suprafata intr-un mod firesc.
Este intradevar o mare diferenta intre 2d si 3d

Daniel

[musashi]

lunganu, la 18 June 2020 - 05:48 AM, a spus:

1musashi puffer.jpg
2musashi puffer.jpg

Salut,
Poti sa-mi scoti si vederile astea cu noua linie de plutire?
Multumesc
