[kingtiger3002]

caut sa fac o conversi dintre un panzer 4H sa-l aduc la panzer4J deci caut cine ma poate ajuta deosebirile dintre cele 2 variante , shi daca se poate cu citeva poze ,,ca,, model ca sa vad daca ash putea sa modific shi ce trebuie sa modific shi mai ales ce are fiecare in plus shi ce are in minus, am tot cautat dar nu ma prind de deosebirile care sunt in afara de vreo 2-3

[GRIZZLEA]

Fratioare, pana una-alta... poate te ajuta topicul acesta mai vechi...

http://cartula.net/m...?showtopic=1008

Daca nu, reluam discutia maine !

[marhaba]

Aceasta postare a fost editata de marhaba: 19 February 2007 - 10:23 AM

[marhaba]

[marhaba]

[marhaba]

[marhaba]

[Moxanu]

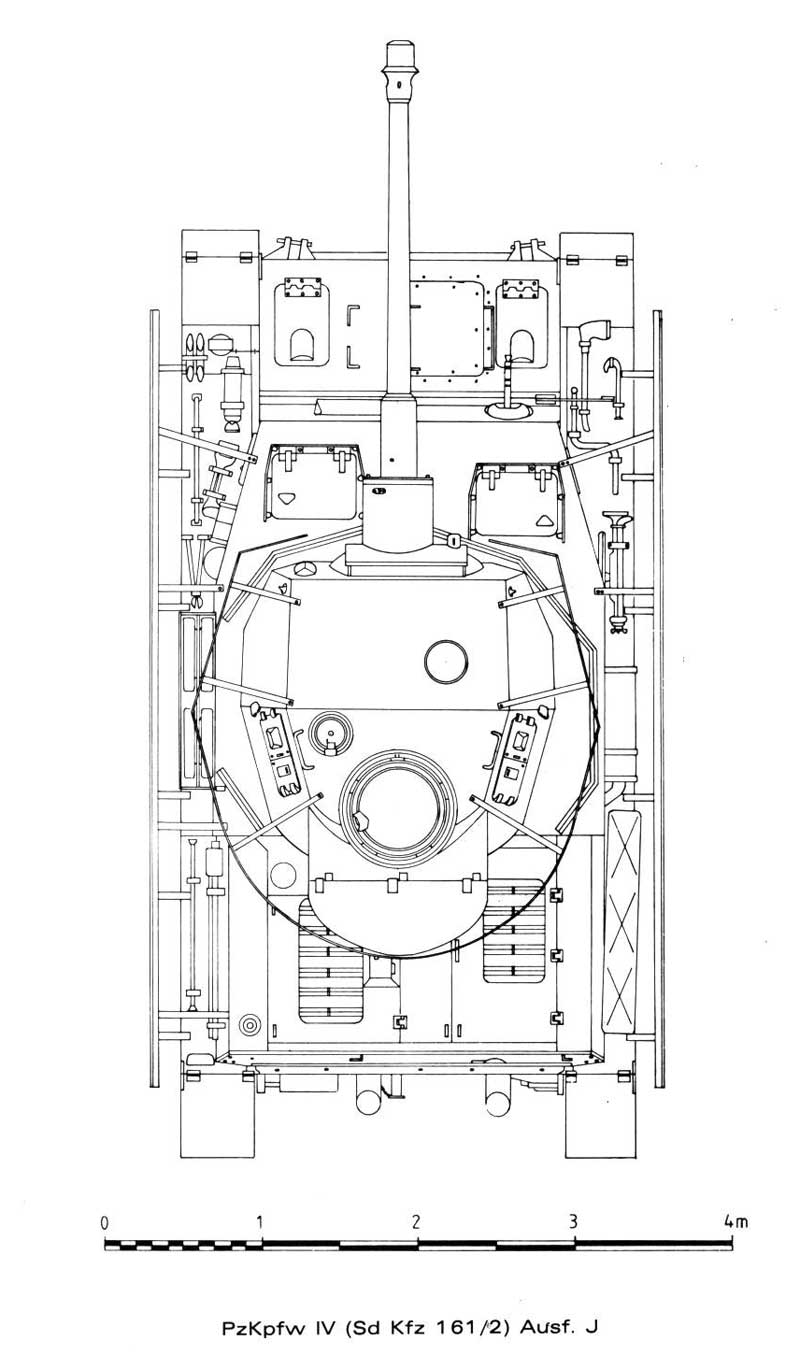

Marhaba, sigur e versiunea J?
Cum a observat si Dragos, nu sunt corecte protectiile trapelor (doar 3 laturi) de sub turela, protectia de sub turela (cam subtirica) si cutia dintre ventilatoarele din spate (mai patratoasa).
Se poate verifica si aici: PzIV-J
Imaginile tale parca sunt schitele kit-urilor Academy la 1:35 .
Inca nu m-am apucat cu adevarat de el ... . Poate reusesc sa pornesc cu ele.

[marhaba]

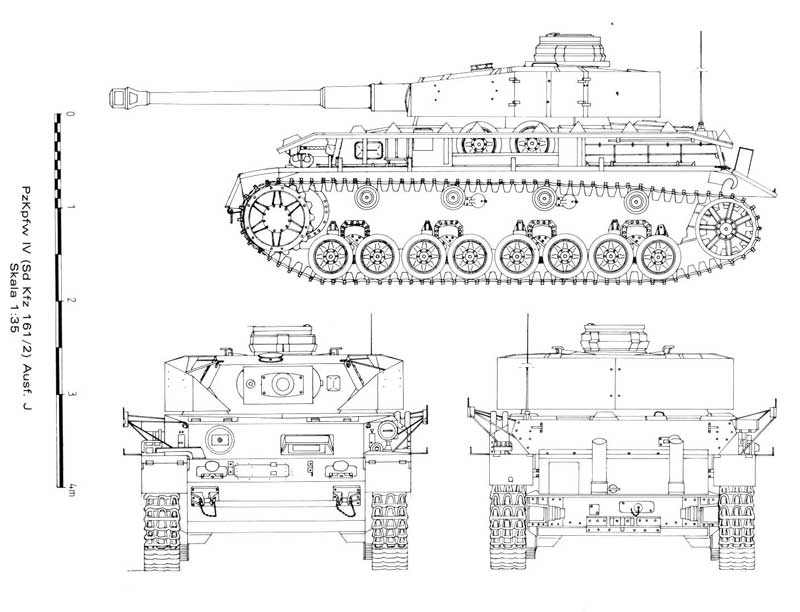

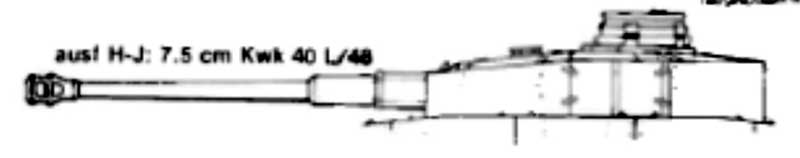

Desenele sunt din Wydawnictwo Militaria n°004 - Panzer IV. Cit sunt de corecte ramine de vazut.

[kingtiger3002]

deci deosebiri ar fi care se vad doar pe la turele citeva shi la cutia blindata in spate

[mersu]

Perioada in care a aparut J-ul a fost foarte "aiuristica"! Nu a existat un "J" perfect diferentiat de variantele anterioare. Multe aveau inca esapamentul de H sau (mai des intalnit) 4 role de "return",sau vizoarele pe trapele laterale ale turelei,roata intinzatoare model vechi si multe altele. Sa nu uitam ca multe tancuri fabricate in ultima parte a razboiului era variante mai vechi, "intinerite", sau hibrizi avand din fiecare varianta cateva elemente. Tot fotografiile sunt cea mai buna sursa pentru reproduceri.

[Moxanu]

Mi-am mai amintit ceva ... mai sunt si vreo 3 suporti pe turela in care se putea monta o mica macara, pilzen le zice ... le-am remarcat pe fotografiile din muzee, dar nu sunt sigur. Vazut de deasupra turelei ar trebui sa inchipuie un triunghi echilateral.
Si esapamentul din desenul lui Marhaba mi-se pare ciudat pentru H sau J.

[mersu]

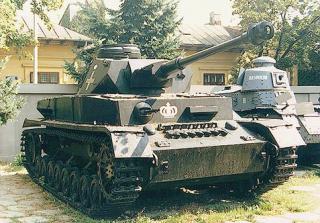

Mai bine faci un drum la Muzeul Militar National si studiezi bine J-ul de acolo! Si el are cateva elemente ale versiunii anterioare. Acestea ori au fost montate pe el din fabrica, ori tancul a suferi modificari pe parcusul serviciului sau.



Nu mai stiu de unde am fotografia,sincer! :-?

Thumbnail atasat

•

[GRIZZLEA]

Fratioare Marhaba, cel putin desenul vazut de sus, n-are nici o treaba cu un J... in afara esapamentelor cu stingatoare de flacara... In rest are ABSOLUT toate caracteristicile unui H timpuriu-mijlociu: protectiile antischija in cinci laturi la trapele din fata, protectia antischija a turelei subtirica, cutia filtrului de ulei in trunchi de piramida, filtre de aer in partea dreapta si toba de esapament a motorului auxiliar al turelei, in spate !

Ce spune fratele Mersu, este valabil DOAR pentru J-urile timpurii, care se puteau confunda cu H-urile tarzii, DAR prezenta sau absenta micii tobe de esapament auxiliare (pentru motorul turelei), le diferentiaza fara greseala ! TOATE J-urile roteau turela manual, "la manivela". In locul motorului auxiliar, aveau un rezervor suplimentar.

Frate KT, nu stiu ce H ai tu, deci nu stiu de unde pornesti, dar treaba sta cam asa...
Caracteristicile J-ului:
- Roata motarea tarzie (ca la H).

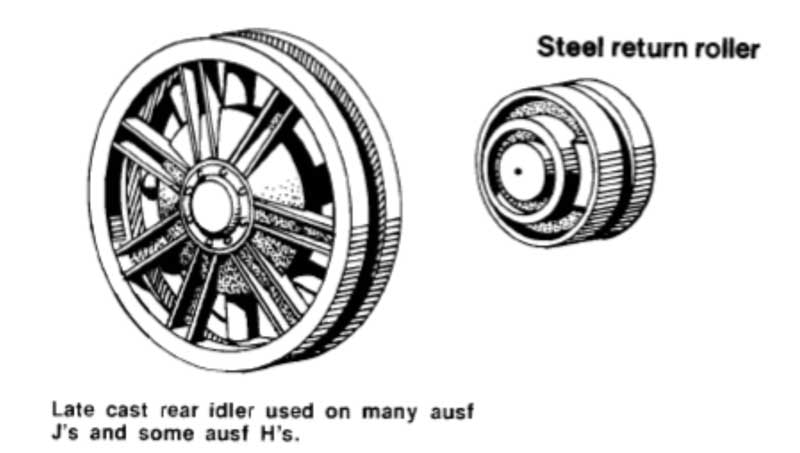

- Role de retur metalice, patru (timpuriu-mijlociu), TREI (tarziu).
- Galeti cu capacul butucului stantat (ca la H-tarziu).
- Roata intinzatoare (in general) turnata.
- Protectiile trapelor din fata in trei laturi (ca la H-tarziu).
- Trapele laterale ale turelei in general fara vizoare (mijlociu-tarziu).
- Acoperisul turelei mai gros, protectia blindata a ventilatorului mai mare.
- Apar pe acoperis cele trei suporturi pentru macara (pilzen).
- Capacul turelei comandantului (la J tarziu) pivota, nu bascula.
- Carligele de remorcaj din fata, dispar la J tarziu, lateralele sasiului se prelungesc in doua "urechi".
- Cutia blindata a filtrului de ulei este paralelipipedica (ca la H-tarziu).
- Nu mai are filtre de aer.
- Nu mai are toba de esapament auxiliara.
- Apar esapamentele verticale cu stingator de flacara.
- Frana de recul a tunului are alta forma la J-tarziu (fata de H-J timpuriu), este mai "plata" pe orizontala.
- Apar "sorturile" de plasa, asa-zise Thoma.

... sper sa nu fi uitat nimic...

Aceasta postare a fost editata de DRAGOS: 19 February 2007 - 08:59 PM

[kingtiger3002]

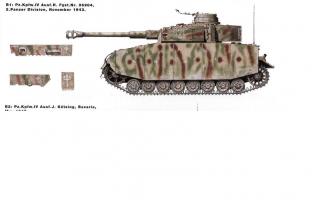

frate Bragos daca se poate sa gasesti citeceva poze sau axiometrie mi-ar fi de mare ajutor doar la modificarile mari care sar deosebi de H te rog .......eu ce am gasit este cam asta

Thumbnail atasat

•

[kingtiger3002]

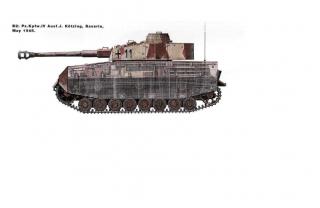

shi aici un H tirziu dar parca mi se par la fel

Thumbnail atasat

•

[GRIZZLEA]

Frate KT, problema este ca majoritatea documentatiei pentru Pz.IV o am pe hartie, nu electronic...
Oricum, uite aici niste link-uri cu multe (si bune) fotografii. Urmareste lista care ti-am facut-o si confrunt-o cu aceste poze.

Acesta, este un J-timpuriu, cu sorturi Thoma:

http://tanxheaven.com/alj/PanzerIV-J-Thoma...anelsSaumur.htm

Acesta, este un J-mediu, modificat in tanc de comandament. Fii atent mai ales la detaliile turelei SI MAI ALES la cele ale acoperisului:

http://tanxheaven.co...anzer4ausfJ.htm

Acelasi, impreuna cu altele, dar mai ales cu H, pentru comparatie:

http://tanxheaven.co...er4/panzer4.htm

Si... pentru alta comparatie, iata un G-tarziu:

http://tanxheaven.co.../panzer4dmk.htm

Cred ca, cel mai bine ar fi sa-mi povestesti ce caracteristici are kitul tau de H... si sa intrebi punctual despre toate modificarile pe care vrei sa le faci.
Nu stiu cum sa te ajut altfel...

Oricum, succes !

Aceasta postare a fost editata de DRAGOS: 20 February 2007 - 09:00 AM

[malasorte]

Panzer IV

http://www.achtungpa...pz3.htm#panzer4
http://www.wargamer....r/panzer4b.html
http://ourworld.comp...ages/willphelps
http://www.axishisto...dex.php?id=5552
http://www.geocities.com/CapeCanaveral/Lau...173/Panzer4.htm
http://www.panzer.pu...w_4_galeria.htm
http://www.onwar.com...rmany/index.htm
