Matritare cu cauciuc siliconic pentru copierea unor piese complexe

#1 Useril este offline   wurger

  • Membru senior
  • Grup: Members
  • Postari: 3996
  • Inregistrat: 21-February 05
  • Location:Bucuresti

Postat 02 April 2010 - 03:12 AM

Pentru ca am observat ca exista destui membrii care inca nu stapanesc tehnica copierii pieselor cu cauciuc siliconic si reproducerea lor cu rasina poliuretanica si profitand de faptul ca tocmai am avut de copiat cateva piese, m-am gandit sa fac poze cu etapele si sa postez aici care este de fapt procesul.
Din pacate ideea mi-a venit abia la pasul 2.
Pe primul am sa-l descriu cum pot mai bine.

1. Se alege o cutie de carton care sa cuprinda si sa depaseasca suprafata ocupata de piese. Eu opresc diverse cutii de carton de la medicamente si/sau alte produse.
In functie de suprafata pe care o ocupa piesele si avand grija ca acestea sa aiba un spatiu de aprox 1/2 cm intre ele, se face pe o suprafata plana si lucioasa (melamina) un pat de plastilina de o grosime oarecare (aprox 1cm) si de aceeasi arie cu fundul cutiei alese.
Separat se iau piesele complexe (care au relief pe 2 parti) si se creeaza tot din plastilina cate un suport tronconic pentru fiecare.
Aceste suporturi (1/2cm inaltime) se desprind apoi cu o lama de cutter si se transbordeaza cu obiectul pe ele pe patul pregatit. Corpurile tronconice (in negativ) vor constitui bazine in care va fi turnata rasina.
Se muta ansamblul <pat-trunchiuri-obiecte> in cutie care a fost in prealabil izolata cu scoci pe interior si exterior.
Se masoara aproximativ si cu o mica rezerva volumul ramas de umplut. Daca matrita e foarte complicata si nu va dati seama de volum, umpleti spatiul cu nisip, orez, zahar - ce va cade in mana si nu uda matrita. O umpleti ras si apoi varsati si masurati volumul ocupat de materialul folosit.
La mine 6.5 x 4,5 x 1 = 29,25 matrita complexa
si 4,5 x 2 x 3 = 27

27 + 29,5 minus piesele si soclurile ~ 55 ml

2. Se pregateste cauciucul.
Am pus cauciuc intr-un pahar de unica folosinta de plastic.
Am numarat cate striuri sunt de sus pana la menisc.
Am pus intr-un pahar similar apa pana la acelasi striu.
Am turnat apa intr-un biberon gradat reformat (cresc copii). Am aflat astfel volumul de cauciuc disponibil - 55 ml (bulan)
Va fi necesar 5% catalizator => 5% din 55ml cu calculatorul de la telefon - 55 x 5%= 2,75 ml

Catalizatorul pt. cauciuc siliconic pierde in timp din "solvent" si se concentreaza. Al meu era din 2004 deci trebuia redusa cantitatea folosita. Am folosit 2 ml.
Navand seringa la indemana am folosit un piston de la Nurofen sirop pentru copii. Dupa folosire se arunca departe (throw away).
Se amesteca catalizatorul in masa cauciucului cu un bat de lemn cca 3 minute in ambele sensuri si avand grija sa ajungeti pe fund.

Turnarea se face in fir subtire, lasand sa se prelinga pe piese si apoi urmarind sa turnati intr-un colt pentru ca nivelul cauciucului sa se ridice de jos in sus pe langa piese, impingand bulele inerente spre suprafata.
Pana a doua zi se intareste. Uneori mai repede, alteori mai incet.

Atentie - depasirea cantitatii de catalizator duce la - intarire prematura si capturare bule si scurtarea vietii matritei care in cateva saptamani devine sapun si incepe sa se rupa.
Catalizator insuficient - matrita tip ciunga care colecteaza praf si scame (o sa site toti unde v-ati scarpinat cand turnati piese)

Asa arata prima faza: Imagine postata

Dupa intarire, a doua zi, se desface fundul cutiei cu un cutter si se expune patul de plastilina

Imagine postata

Se scoate apoi cu grija patul de plastilina lasand deocamdata trunchiurile de con la locurile lor;

Imagine postata

Piesele care nu aveau trunchiuri aveau o suprafata plana.
Se scot apoi si trunchiurile si se curata cu o foarfeca surplusul de cauciuc;

Imagine postata
Imagine postata

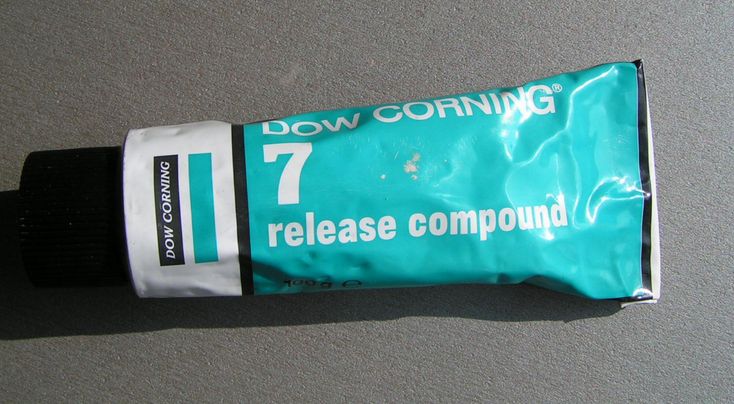

Se ung apoi (cauciuc si piese) cu un demulant toate suprafetele. Puteti folosi o pensula.
Eu am avut noroc sa primesc demulantul asta de la Romi. Cred ca merg si alte vaseline.
ATENTIE - spray-ul siliconic (ulei) nu merge. Siliconul il inglobeaza si masterul va fi undeva in miez. Eu am patit-o.

Imagine postata
Imagine postata

A apraut si matrita simpla cu obiectele lipite cu partea plana si neinteresanta pe fundul cutiei.
Se toarna apoi a doua transa de cauciuc amestecat la fel ca mai sus.
Se lasa sa polimerizeze cat ii place. A doua zi e sigur gata (cand veniti de la servici/scoala/greva...)
Rezultatul:

Imagine postata

Se desfac apoi integral cutiile.

Imagine postata

Se trece la demularea pieselor, cu grija sa nu le rupeti. Puteti sa trageti de cauciuc cu foarte putina mila.
La matrita simpla, pentru ca piesele sa nu iasa greu tot timpul se poate cresta cu un bisturiu la suprafata, unind gaurile.

Imagine postata

Cand veti turna rasina, incercati sa nu faceti prea multe bule.
Se toarna cat sa umple piesele si un pic peste (permit ligheanele create).
Cand se pune capacul si se apasa (moderat), surplusul de rasina se va scurge printre cele doua jumatati. Pierdeti putina rasina, dar se reduce pericolul de goluri si nu e nevoie de vacuum.
La matrita simpla incercati sa prelingeti rasina pe un perete, in asa fel incat matrita sa se umple de jos in sus.

Cine considera ca ar mai fi de zis ceva, e binevenit.
:whistle:


Nasol !
N-am stiut cum sa fac sa apara pozele.
E 4 si 11 minute - nu mai pot.

#2 Useril este offline   V200

  • Membru deplin
  • Grup: Members
  • Postari: 38
  • Inregistrat: 15-January 09

Postat 02 April 2010 - 06:29 AM

Excelenta si folositoare prezentarea, mersi. Dar va rog ceva date mai multe despre rasina folosita (de care, de unde , cum, cat, etc.). Sarbatori Fericite. :whistle:

#3 Useril este offline   tgr

  • Membru senior
  • Grup: Moderator
  • Postari: 1493
  • Inregistrat: 14-April 07
  • Location:Bucharest

Postat 02 April 2010 - 08:54 AM

Citeaza

Nasol !
N-am stiut cum sa fac sa apara pozele.
E 4 si 11 minute - nu mai pot.

Reparat si lipit pt. amatori.
Langa adauga link este adauga imagine.

#4 Useril este offline   szek

  • Membru senior
  • Grup: Members
  • Postari: 241
  • Inregistrat: 09-May 05

Postat 02 April 2010 - 10:11 AM

tutorial foarte util, mersi mult ptr postare.

#5 Useril este offline   wurger

  • Membru senior
  • Grup: Members
  • Postari: 3996
  • Inregistrat: 21-February 05
  • Location:Bucuresti

Postat 02 April 2010 - 10:26 AM

Multumesc Tgr.
V200 - Rasina e rasina poliuretanica parca Axson F18. N-am sticlele la indemana.
Sunt din cele luate de la Timisoara prin Razeer parca.
Cauta pe forum discutia cu distributia.
Cand o sa torn (daca mai merge ce am eu) fac iara poze si pun in continuare.

Aceasta postare a fost editata de wurger: 02 April 2010 - 10:27 AM


#6 Useril este offline   OlafTheViking

  • Olaf cel degraba de sange varsatoriu
  • Grup: Banned
  • Postari: 2460
  • Inregistrat: 02-December 04
  • Location:Bucuresti
  • Interests:figurine, diorame

Postat 02 April 2010 - 11:25 AM

O singura observatie am legata de proportiile de amestec. Respectivul care vindea cauciucul mi-a atras in mod special atentia sa nu folosesc unitati de volum, sa folosesc unitatile de greutate. Practic merge si cu unitati de volum. Dar daca nu merge sa nu dati vina pe cauciuc. :whistle:

#7 Useril este offline   GGG

  • Membru senior
  • Grup: Members
  • Postari: 531
  • Inregistrat: 20-September 09
  • Location:Pitesti

Postat 02 April 2010 - 11:29 AM

Rasina asta, dupa scoaterea din matrita, e vre-un pic lipicioasa la atingere ? Eu am folosit pana acum la cateva copieri, rasina epoxy (cea utilizata in auto/fibra de sticla) si am patit la unele piese sa fie usor lipicioase, dar dupa 2-3 zile in lasate la temperatura camerei devin "nelipicioase". Aaaa, si ce culoare are? Asta a mea e transparenta, chiar zilele trecute am tras niste faruri dupa un model cromat si arata exceptional.
Bafta

#8 Useril este offline   wurger

  • Membru senior
  • Grup: Members
  • Postari: 3996
  • Inregistrat: 21-February 05
  • Location:Bucuresti

Postat 02 April 2010 - 12:04 PM

Rasina poliuretanica nu-i acelasi lucru cu rasina epoxidica.
Timpul de polimerizare la poliuretan e mult mai scurt, e opaca - alba, bej, galbui sau gri in functie si de pigmentii/colorantii pe care ii bagi in ea.
Lipicoasa e doar daca ai gresit proportiile, ceea ce e cam greu ca sunt parti egale.
La turnare e foarte lichida si are un inhibitor de spumare ca sa nu faca bule.

#9 Useril este offline   alexelu_marinelu

  • Membru senior
  • Grup: Members
  • Postari: 1337
  • Inregistrat: 21-October 08
  • Location:Bucuresti

Postat 03 April 2010 - 03:01 PM

Foarte tari piesele pe care le reproduci. De unde la ai?
Totodata, excelent tutorial - n-am inteles nimic. Cred ca din cauza mea. :whistle:
Spor.

Aceasta postare a fost editata de alexelu_marinelu: 03 April 2010 - 03:03 PM


#10 Useril este offline   wurger

  • Membru senior
  • Grup: Members
  • Postari: 3996
  • Inregistrat: 21-February 05
  • Location:Bucuresti

Postat 03 April 2010 - 05:31 PM

De la tine pentru tine
Numai cer cu ape line
Ooooochi meeeeei
Ooooochi meeeei

Sa faci bine sa intelegi, ca nu mai am timp sa mai repet operatiunea.
Spor este.
Roger !
Ecnolegi

#11 Useril este offline   Z-mare

  • Membru senior
  • Grup: Moderator
  • Postari: 12221
  • Inregistrat: 07-December 04
  • Location:Sebes -Alba

Postat 03 April 2010 - 06:57 PM

Excelenta treaba! Chiar era nevoie de asa ceva!

Intrebare, nu se poate pune la sectriunea articole, ii sta mai bine acolo, lasind aici doar discutiile si un link catre articol ?

#12 Useril este offline   wurger

  • Membru senior
  • Grup: Members
  • Postari: 3996
  • Inregistrat: 21-February 05
  • Location:Bucuresti

Postat 03 April 2010 - 08:21 PM

Pai ar fi bine, dar eu nu cred ca pot.
Poate doar cartula, cand o avea timp.

#13 Useril este offline   ady0291

  • Nou venit
  • Grup: Members
  • Postari: 7
  • Inregistrat: 28-January 11
  • Location:Bucuresti
  • Interests:Medicina, echitatie, medievalistica, modelism

Postat 28 January 2011 - 10:25 PM

o sa pun o intrebare cam ciudata : in loc de rasina merge si plumb? sau pentru copierea partilor metalice aveti alte practici?

#14 Useril este offline   cartula

  • Administrator forum
  • Grup: Administrare
  • Postari: 4017
  • Inregistrat: 15-April 04
  • Location:Bucuresti

Postat 28 January 2011 - 10:40 PM

Da, merge si plumb. Vezi ca sunt insa aliaje speciale pentru turnari, plumbul simplu nu-i tocmai cel mai potrivit. De asemenea, pentru turnari folosind aliaj metalic, exista cauciuc siliconic special, care rezista la temperaturile necesare (si e ceva mai dur). Cel uzual, care e folosit pentru rasina, nu rezista la temperaturi asa mari.

#15 Useril este offline   ady0291

  • Nou venit
  • Grup: Members
  • Postari: 7
  • Inregistrat: 28-January 11
  • Location:Bucuresti
  • Interests:Medicina, echitatie, medievalistica, modelism

Postat 29 January 2011 - 12:40 AM

fiind nou in bransa imi poti da macar niste cuvinte cheie care sa le caut pe forum sau pe google?

#16 Useril este offline   GGG

  • Membru senior
  • Grup: Members
  • Postari: 531
  • Inregistrat: 20-September 09
  • Location:Pitesti

Postat 29 January 2011 - 12:54 PM

Salut ady, pentru metale incearca si asa ceva http://backyardmetal....com/index.html

Despre cuvinte: Cauciuc siliconic ( RTV silicone - Room Temperature Vulcanizing), matrite, rasina, etc....orice derivate.

Bafta

#17 Useril este offline   cartula

  • Administrator forum
  • Grup: Administrare
  • Postari: 4017
  • Inregistrat: 15-April 04
  • Location:Bucuresti

Postat 29 January 2011 - 01:15 PM

Ady, metalele pentru asa ceva sunt sub numele generic de "white metal".

Poti gasi asa ceva aici: http://www.princeaugust.ie/ (Din meniu, Accessories -> Casting Metals) Vezi ca au si ceva tutoriale micute

Pentru RTV, "heat resistant / high temperature / metal casting + rtv". Sau variatii. De ex. gasesti aici http://www.obeeliks.com/contents/en-uk/d61...ietrubbers.html

PS: GGG, nu incurca omul, daca nu esti pe subiect ;)

#18 Useril este offline   ady0291

  • Nou venit
  • Grup: Members
  • Postari: 7
  • Inregistrat: 28-January 11
  • Location:Bucuresti
  • Interests:Medicina, echitatie, medievalistica, modelism

Postat 29 January 2011 - 01:42 PM

multumesc ! omul e doar un pustan :bang: o sa incerc sa dezvolt ideile lansate de voi ... multumesc mult de ajutor

#19 Useril este offline   dan

  • Membru senior
  • Grup: Members
  • Postari: 451
  • Inregistrat: 17-January 05
  • Location:galati
  • Interests:navomodelism,airsoft.

Postat 19 June 2011 - 08:21 PM

Aici gasiti absolut tot ce va intereseaza in domeniul rasinilor si altor materiale:
http://www.complexart.ro/

#20 Useril este offline   timonierul

  • Membru deplin
  • Grup: Members
  • Postari: 40
  • Inregistrat: 16-October 11

Postat 16 December 2011 - 07:36 PM

Vezi postareacartula, la 28 January 2011 - 10:40 PM, a spus:

Da, merge si plumb. Vezi ca sunt insa aliaje speciale pentru turnari, plumbul simplu nu-i tocmai cel mai potrivit. De asemenea, pentru turnari folosind aliaj metalic, exista cauciuc siliconic special, care rezista la temperaturile necesare (si e ceva mai dur). Cel uzual, care e folosit pentru rasina, nu rezista la temperaturi asa mari.



Nu te sfatuiesc sa incerci daca nu ai cel putin un dispozitiv centrifug care sa impinga metalul in toata forma cat este inca intre 400-500 grade.Normal se folosesc masini centrifuge,la care se programeaza viteza de rotatie si timpul.Pt piesele fine se foloseste normal un aliaj 65% pb si 35% staniu,iar pt pisele groase 90%pb ...a fost rebotezat "white metal" dar este aceeasi Marie

Vezi postareawurger, la 02 April 2010 - 03:12 AM, a spus:

Pentru ca am observat ca exista destui membrii care inca nu stapanesc tehnica copierii pieselor cu cauciuc siliconic si reproducerea lor cu rasina poliuretanica si profitand de faptul ca tocmai am avut de copiat cateva piese, m-am gandit sa fac poze cu etapele si sa postez aici care este de fapt procesul.
Din pacate ideea mi-a venit abia la pasul 2.
Pe primul am sa-l descriu cum pot mai bine.

1. Se alege o cutie de carton care sa cuprinda si sa depaseasca suprafata ocupata de piese. Eu opresc diverse cutii de carton de la medicamente si/sau alte produse.
In functie de suprafata pe care o ocupa piesele si avand grija ca acestea sa aiba un spatiu de aprox 1/2 cm intre ele, se face pe o suprafata plana si lucioasa (melamina) un pat de plastilina de o grosime oarecare (aprox 1cm) si de aceeasi arie cu fundul cutiei alese.
Separat se iau piesele complexe (care au relief pe 2 parti) si se creeaza tot din plastilina cate un suport tronconic pentru fiecare.
Aceste suporturi (1/2cm inaltime) se desprind apoi cu o lama de cutter si se transbordeaza cu obiectul pe ele pe patul pregatit. Corpurile tronconice (in negativ) vor constitui bazine in care va fi turnata rasina.
Se muta ansamblul <pat-trunchiuri-obiecte> in cutie care a fost in prealabil izolata cu scoci pe interior si exterior.
Se masoara aproximativ si cu o mica rezerva volumul ramas de umplut. Daca matrita e foarte complicata si nu va dati seama de volum, umpleti spatiul cu nisip, orez, zahar - ce va cade in mana si nu uda matrita. O umpleti ras si apoi varsati si masurati volumul ocupat de materialul folosit.
La mine 6.5 x 4,5 x 1 = 29,25 matrita complexa
si 4,5 x 2 x 3 = 27

27 + 29,5 minus piesele si soclurile ~ 55 ml

2. Se pregateste cauciucul.
Am pus cauciuc intr-un pahar de unica folosinta de plastic.
Am numarat cate striuri sunt de sus pana la menisc.
Am pus intr-un pahar similar apa pana la acelasi striu.
Am turnat apa intr-un biberon gradat reformat (cresc copii). Am aflat astfel volumul de cauciuc disponibil - 55 ml (bulan)
Va fi necesar 5% catalizator => 5% din 55ml cu calculatorul de la telefon - 55 x 5%= 2,75 ml

Catalizatorul pt. cauciuc siliconic pierde in timp din "solvent" si se concentreaza. Al meu era din 2004 deci trebuia redusa cantitatea folosita. Am folosit 2 ml.
Navand seringa la indemana am folosit un piston de la Nurofen sirop pentru copii. Dupa folosire se arunca departe (throw away).
Se amesteca catalizatorul in masa cauciucului cu un bat de lemn cca 3 minute in ambele sensuri si avand grija sa ajungeti pe fund.

Turnarea se face in fir subtire, lasand sa se prelinga pe piese si apoi urmarind sa turnati intr-un colt pentru ca nivelul cauciucului sa se ridice de jos in sus pe langa piese, impingand bulele inerente spre suprafata.
Pana a doua zi se intareste. Uneori mai repede, alteori mai incet.

Atentie - depasirea cantitatii de catalizator duce la - intarire prematura si capturare bule si scurtarea vietii matritei care in cateva saptamani devine sapun si incepe sa se rupa.
Catalizator insuficient - matrita tip ciunga care colecteaza praf si scame (o sa site toti unde v-ati scarpinat cand turnati piese)

Asa arata prima faza: Imagine postata

Dupa intarire, a doua zi, se desface fundul cutiei cu un cutter si se expune patul de plastilina

Imagine postata

Se scoate apoi cu grija patul de plastilina lasand deocamdata trunchiurile de con la locurile lor;

Imagine postata

Piesele care nu aveau trunchiuri aveau o suprafata plana.
Se scot apoi si trunchiurile si se curata cu o foarfeca surplusul de cauciuc;

Imagine postata
Imagine postata

Se ung apoi (cauciuc si piese) cu un demulant toate suprafetele. Puteti folosi o pensula.
Eu am avut noroc sa primesc demulantul asta de la Romi. Cred ca merg si alte vaseline.
ATENTIE - spray-ul siliconic (ulei) nu merge. Siliconul il inglobeaza si masterul va fi undeva in miez. Eu am patit-o.

Imagine postata
Imagine postata

A apraut si matrita simpla cu obiectele lipite cu partea plana si neinteresanta pe fundul cutiei.
Se toarna apoi a doua transa de cauciuc amestecat la fel ca mai sus.
Se lasa sa polimerizeze cat ii place. A doua zi e sigur gata (cand veniti de la servici/scoala/greva...)
Rezultatul:

Imagine postata

Se desfac apoi integral cutiile.

Imagine postata

Se trece la demularea pieselor, cu grija sa nu le rupeti. Puteti sa trageti de cauciuc cu foarte putina mila.
La matrita simpla, pentru ca piesele sa nu iasa greu tot timpul se poate cresta cu un bisturiu la suprafata, unind gaurile.

Imagine postata

Cand veti turna rasina, incercati sa nu faceti prea multe bule.
Se toarna cat sa umple piesele si un pic peste (permit ligheanele create).
Cand se pune capacul si se apasa (moderat), surplusul de rasina se va scurge printre cele doua jumatati. Pierdeti putina rasina, dar se reduce pericolul de goluri si nu e nevoie de vacuum.
La matrita simpla incercati sa prelingeti rasina pe un perete, in asa fel incat matrita sa se umple de jos in sus.

Cine considera ca ar mai fi de zis ceva, e binevenit.
:whistle:


Nasol !
N-am stiut cum sa fac sa apara pozele.
E 4 si 11 minute - nu mai pot.


Vezi postareawurger, la 02 April 2010 - 03:12 AM, a spus:

Pentru ca am observat ca exista destui membrii care inca nu stapanesc tehnica copierii pieselor cu cauciuc siliconic si reproducerea lor cu rasina poliuretanica si profitand de faptul ca tocmai am avut de copiat cateva piese, m-am gandit sa fac poze cu etapele si sa postez aici care este de fapt procesul.
Din pacate ideea mi-a venit abia la pasul 2.
Pe primul am sa-l descriu cum pot mai bine.

1. Se alege o cutie de carton care sa cuprinda si sa depaseasca suprafata ocupata de piese. Eu opresc diverse cutii de carton de la medicamente si/sau alte produse.
In functie de suprafata pe care o ocupa piesele si avand grija ca acestea sa aiba un spatiu de aprox 1/2 cm intre ele, se face pe o suprafata plana si lucioasa (melamina) un pat de plastilina de o grosime oarecare (aprox 1cm) si de aceeasi arie cu fundul cutiei alese.
Separat se iau piesele complexe (care au relief pe 2 parti) si se creeaza tot din plastilina cate un suport tronconic pentru fiecare.
Aceste suporturi (1/2cm inaltime) se desprind apoi cu o lama de cutter si se transbordeaza cu obiectul pe ele pe patul pregatit. Corpurile tronconice (in negativ) vor constitui bazine in care va fi turnata rasina.
Se muta ansamblul <pat-trunchiuri-obiecte> in cutie care a fost in prealabil izolata cu scoci pe interior si exterior.
Se masoara aproximativ si cu o mica rezerva volumul ramas de umplut. Daca matrita e foarte complicata si nu va dati seama de volum, umpleti spatiul cu nisip, orez, zahar - ce va cade in mana si nu uda matrita. O umpleti ras si apoi varsati si masurati volumul ocupat de materialul folosit.
La mine 6.5 x 4,5 x 1 = 29,25 matrita complexa
si 4,5 x 2 x 3 = 27

27 + 29,5 minus piesele si soclurile ~ 55 ml

2. Se pregateste cauciucul.
Am pus cauciuc intr-un pahar de unica folosinta de plastic.
Am numarat cate striuri sunt de sus pana la menisc.
Am pus intr-un pahar similar apa pana la acelasi striu.
Am turnat apa intr-un biberon gradat reformat (cresc copii). Am aflat astfel volumul de cauciuc disponibil - 55 ml (bulan)
Va fi necesar 5% catalizator => 5% din 55ml cu calculatorul de la telefon - 55 x 5%= 2,75 ml

Catalizatorul pt. cauciuc siliconic pierde in timp din "solvent" si se concentreaza. Al meu era din 2004 deci trebuia redusa cantitatea folosita. Am folosit 2 ml.
Navand seringa la indemana am folosit un piston de la Nurofen sirop pentru copii. Dupa folosire se arunca departe (throw away).
Se amesteca catalizatorul in masa cauciucului cu un bat de lemn cca 3 minute in ambele sensuri si avand grija sa ajungeti pe fund.

Turnarea se face in fir subtire, lasand sa se prelinga pe piese si apoi urmarind sa turnati intr-un colt pentru ca nivelul cauciucului sa se ridice de jos in sus pe langa piese, impingand bulele inerente spre suprafata.
Pana a doua zi se intareste. Uneori mai repede, alteori mai incet.

Atentie - depasirea cantitatii de catalizator duce la - intarire prematura si capturare bule si scurtarea vietii matritei care in cateva saptamani devine sapun si incepe sa se rupa.
Catalizator insuficient - matrita tip ciunga care colecteaza praf si scame (o sa site toti unde v-ati scarpinat cand turnati piese)

Asa arata prima faza: Imagine postata

Dupa intarire, a doua zi, se desface fundul cutiei cu un cutter si se expune patul de plastilina

Imagine postata

Se scoate apoi cu grija patul de plastilina lasand deocamdata trunchiurile de con la locurile lor;

Imagine postata

Piesele care nu aveau trunchiuri aveau o suprafata plana.
Se scot apoi si trunchiurile si se curata cu o foarfeca surplusul de cauciuc;

Imagine postata
Imagine postata

Se ung apoi (cauciuc si piese) cu un demulant toate suprafetele. Puteti folosi o pensula.
Eu am avut noroc sa primesc demulantul asta de la Romi. Cred ca merg si alte vaseline.
ATENTIE - spray-ul siliconic (ulei) nu merge. Siliconul il inglobeaza si masterul va fi undeva in miez. Eu am patit-o.

Imagine postata
Imagine postata

A apraut si matrita simpla cu obiectele lipite cu partea plana si neinteresanta pe fundul cutiei.
Se toarna apoi a doua transa de cauciuc amestecat la fel ca mai sus.
Se lasa sa polimerizeze cat ii place. A doua zi e sigur gata (cand veniti de la servici/scoala/greva...)
Rezultatul:

Imagine postata

Se desfac apoi integral cutiile.

Imagine postata

Se trece la demularea pieselor, cu grija sa nu le rupeti. Puteti sa trageti de cauciuc cu foarte putina mila.
La matrita simpla, pentru ca piesele sa nu iasa greu tot timpul se poate cresta cu un bisturiu la suprafata, unind gaurile.

Imagine postata

Cand veti turna rasina, incercati sa nu faceti prea multe bule.
Se toarna cat sa umple piesele si un pic peste (permit ligheanele create).
Cand se pune capacul si se apasa (moderat), surplusul de rasina se va scurge printre cele doua jumatati. Pierdeti putina rasina, dar se reduce pericolul de goluri si nu e nevoie de vacuum.
La matrita simpla incercati sa prelingeti rasina pe un perete, in asa fel incat matrita sa se umple de jos in sus.

Cine considera ca ar mai fi de zis ceva, e binevenit.
:whistle:


Nasol !
N-am stiut cum sa fac sa apara pozele.
E 4 si 11 minute - nu mai pot.


Vezi postareawurger, la 02 April 2010 - 03:12 AM, a spus:

Pentru ca am observat ca exista destui membrii care inca nu stapanesc tehnica copierii pieselor cu cauciuc siliconic si reproducerea lor cu rasina poliuretanica si profitand de faptul ca tocmai am avut de copiat cateva piese, m-am gandit sa fac poze cu etapele si sa postez aici care este de fapt procesul.
Din pacate ideea mi-a venit abia la pasul 2.
Pe primul am sa-l descriu cum pot mai bine.

1. Se alege o cutie de carton care sa cuprinda si sa depaseasca suprafata ocupata de piese. Eu opresc diverse cutii de carton de la medicamente si/sau alte produse.
In functie de suprafata pe care o ocupa piesele si avand grija ca acestea sa aiba un spatiu de aprox 1/2 cm intre ele, se face pe o suprafata plana si lucioasa (melamina) un pat de plastilina de o grosime oarecare (aprox 1cm) si de aceeasi arie cu fundul cutiei alese.
Separat se iau piesele complexe (care au relief pe 2 parti) si se creeaza tot din plastilina cate un suport tronconic pentru fiecare.
Aceste suporturi (1/2cm inaltime) se desprind apoi cu o lama de cutter si se transbordeaza cu obiectul pe ele pe patul pregatit. Corpurile tronconice (in negativ) vor constitui bazine in care va fi turnata rasina.
Se muta ansamblul <pat-trunchiuri-obiecte> in cutie care a fost in prealabil izolata cu scoci pe interior si exterior.
Se masoara aproximativ si cu o mica rezerva volumul ramas de umplut. Daca matrita e foarte complicata si nu va dati seama de volum, umpleti spatiul cu nisip, orez, zahar - ce va cade in mana si nu uda matrita. O umpleti ras si apoi varsati si masurati volumul ocupat de materialul folosit.
La mine 6.5 x 4,5 x 1 = 29,25 matrita complexa
si 4,5 x 2 x 3 = 27

27 + 29,5 minus piesele si soclurile ~ 55 ml

2. Se pregateste cauciucul.
Am pus cauciuc intr-un pahar de unica folosinta de plastic.
Am numarat cate striuri sunt de sus pana la menisc.
Am pus intr-un pahar similar apa pana la acelasi striu.
Am turnat apa intr-un biberon gradat reformat (cresc copii). Am aflat astfel volumul de cauciuc disponibil - 55 ml (bulan)
Va fi necesar 5% catalizator => 5% din 55ml cu calculatorul de la telefon - 55 x 5%= 2,75 ml

Catalizatorul pt. cauciuc siliconic pierde in timp din "solvent" si se concentreaza. Al meu era din 2004 deci trebuia redusa cantitatea folosita. Am folosit 2 ml.
Navand seringa la indemana am folosit un piston de la Nurofen sirop pentru copii. Dupa folosire se arunca departe (throw away).
Se amesteca catalizatorul in masa cauciucului cu un bat de lemn cca 3 minute in ambele sensuri si avand grija sa ajungeti pe fund.

Turnarea se face in fir subtire, lasand sa se prelinga pe piese si apoi urmarind sa turnati intr-un colt pentru ca nivelul cauciucului sa se ridice de jos in sus pe langa piese, impingand bulele inerente spre suprafata.
Pana a doua zi se intareste. Uneori mai repede, alteori mai incet.

Atentie - depasirea cantitatii de catalizator duce la - intarire prematura si capturare bule si scurtarea vietii matritei care in cateva saptamani devine sapun si incepe sa se rupa.
Catalizator insuficient - matrita tip ciunga care colecteaza praf si scame (o sa site toti unde v-ati scarpinat cand turnati piese)

Asa arata prima faza: Imagine postata

Dupa intarire, a doua zi, se desface fundul cutiei cu un cutter si se expune patul de plastilina

Imagine postata

Se scoate apoi cu grija patul de plastilina lasand deocamdata trunchiurile de con la locurile lor;

Imagine postata

Piesele care nu aveau trunchiuri aveau o suprafata plana.
Se scot apoi si trunchiurile si se curata cu o foarfeca surplusul de cauciuc;

Imagine postata
Imagine postata

Se ung apoi (cauciuc si piese) cu un demulant toate suprafetele. Puteti folosi o pensula.
Eu am avut noroc sa primesc demulantul asta de la Romi. Cred ca merg si alte vaseline.
ATENTIE - spray-ul siliconic (ulei) nu merge. Siliconul il inglobeaza si masterul va fi undeva in miez. Eu am patit-o.

Imagine postata
Imagine postata

A apraut si matrita simpla cu obiectele lipite cu partea plana si neinteresanta pe fundul cutiei.
Se toarna apoi a doua transa de cauciuc amestecat la fel ca mai sus.
Se lasa sa polimerizeze cat ii place. A doua zi e sigur gata (cand veniti de la servici/scoala/greva...)
Rezultatul:

Imagine postata

Se desfac apoi integral cutiile.

Imagine postata

Se trece la demularea pieselor, cu grija sa nu le rupeti. Puteti sa trageti de cauciuc cu foarte putina mila.
La matrita simpla, pentru ca piesele sa nu iasa greu tot timpul se poate cresta cu un bisturiu la suprafata, unind gaurile.

Imagine postata

Cand veti turna rasina, incercati sa nu faceti prea multe bule.
Se toarna cat sa umple piesele si un pic peste (permit ligheanele create).
Cand se pune capacul si se apasa (moderat), surplusul de rasina se va scurge printre cele doua jumatati. Pierdeti putina rasina, dar se reduce pericolul de goluri si nu e nevoie de vacuum.
La matrita simpla incercati sa prelingeti rasina pe un perete, in asa fel incat matrita sa se umple de jos in sus.

Cine considera ca ar mai fi de zis ceva, e binevenit.
:whistle:


Nasol !
N-am stiut cum sa fac sa apara pozele.
E 4 si 11 minute - nu mai pot.


Arata acest topic


  • 3 Pagini +
  • 1
  • 2
  • 3
  • Nu puteti crea un topic nou
  • Nu puteti replica pe acest topic

1 useri citesc topicul
0 membri, 1 vizitatori, 0 utilizatori anonimi
