Canoniera BISTRITA 1887

#1 Useril este offline   staric

  • Membru senior
  • Grup: Members
  • Postari: 810
  • Inregistrat: 02-March 11
  • Location:Ilfov

Postat 04 August 2012 - 05:49 PM

Un nou proiect ... de durata ... e un hobby ... deci ... il fac in timpul liber ...


Ce am la ora actuala ... planulu cumparat (lipsa planul de forme) ... redau fragmente

Imagine atasata: BIS1_f.jpgImagine atasata: BIS2_f.jpg

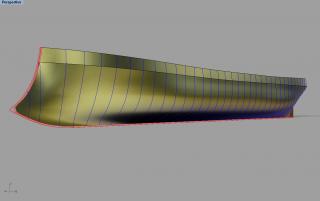

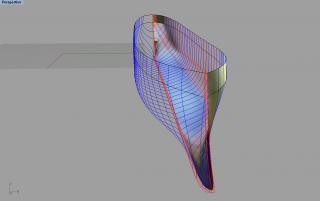

...si un plan de forme in 3D ... productie proprie

Imagine atasata: analiza2.jpgImagine atasata: analiza3.jpg

...nu prea bogat ... contez pe ajutorul tuturor ... orice informatie e bine venita ... :drinks:

#2 Useril este offline   Neastefan

  • Membru senior
  • Grup: Members
  • Postari: 416
  • Inregistrat: 13-February 12
  • Location:Milano
  • Interests:Barci barcute si barchoaie

Postat 04 August 2012 - 11:26 PM

Spor la lucru neastaric

#3 Useril este offline   kromag

  • Membru senior
  • Grup: Members
  • Postari: 540
  • Inregistrat: 06-May 09
  • Location:Rm. Sarat.

Postat 05 August 2012 - 09:59 AM

Inca o bijuterie marca STARIC! :hi:
Abia astept sa vad cum prinde forma!
PS:Cu ce soft ai scos planul de forme 3D?

#4 Useril este offline   staric

  • Membru senior
  • Grup: Members
  • Postari: 810
  • Inregistrat: 02-March 11
  • Location:Ilfov

Postat 05 August 2012 - 11:18 AM

@Neastefan ... merci

@Kromag ... softul e RHINOCEROS ... merci

#5 Useril este offline   axxel_d

  • Membru senior
  • Grup: Members
  • Postari: 179
  • Inregistrat: 31-May 11
  • Location:pantelimon ilfov
  • Interests:galioane vechi

Postat 05 August 2012 - 01:17 PM

La cum a iesit Rahova, abia astept sa vad si pe aceasta cum iese

#6 Useril este offline   177

  • Membru senior
  • Grup: Members
  • Postari: 1417
  • Inregistrat: 24-December 10
  • Location:Drobeta Turnu Severin

Postat 07 August 2012 - 06:04 PM

Cateva fotografii exceptionale (originalele se afla in colectia personala a lui Victorian)

Imagine postata

Imagine postata

Imagine postata

Aceasta postare a fost editata de 177: 07 August 2012 - 06:02 PM


#7 Useril este offline   177

  • Membru senior
  • Grup: Members
  • Postari: 1417
  • Inregistrat: 24-December 10
  • Location:Drobeta Turnu Severin

Postat 07 August 2012 - 06:10 PM

...si inca una de la la mine, in plan indepartat, dar importanta pentru definirea liniei generale a corpului:

Imagine postata

Aceasta postare a fost editata de 177: 07 August 2012 - 06:10 PM


#8 Useril este offline   staric

  • Membru senior
  • Grup: Members
  • Postari: 810
  • Inregistrat: 02-March 11
  • Location:Ilfov

Postat 07 August 2012 - 06:11 PM

MULTUMESC....nu indrazneam sa te rog sa le repostez de pe forumul http://romaniaforum....ps-before-1945/ Aveam dubii in unele parti (pupa...)...daaa..pozele difera de plan...un pic

Aceasta postare a fost editata de Z-mare: 09 August 2012 - 07:44 AM


#9 Useril este offline   177

  • Membru senior
  • Grup: Members
  • Postari: 1417
  • Inregistrat: 24-December 10
  • Location:Drobeta Turnu Severin

Postat 07 August 2012 - 06:14 PM

fotografie dupa 1900, la Sulina:

Imagine postata

#10 Useril este offline   177

  • Membru senior
  • Grup: Members
  • Postari: 1417
  • Inregistrat: 24-December 10
  • Location:Drobeta Turnu Severin

Postat 07 August 2012 - 06:18 PM

Cu siguranta fotografia este dupa WWI; se pot observa detalii ale afetului care a ramas neschimbat pe intreaga durata a serviciului. Conform sistemului de piturare interbelic folosit de marina romana, la prova este pictata cu alb litera "S" (SIRETUL). Fotografia am gasit-o pe profila.hu sub o denumire total anapoda:

Imagine postata

Aceasta postare a fost editata de 177: 07 August 2012 - 06:19 PM


#11 Useril este offline   staric

  • Membru senior
  • Grup: Members
  • Postari: 810
  • Inregistrat: 02-March 11
  • Location:Ilfov

Postat 07 August 2012 - 06:18 PM

Imagine postata:rolleyes:



:drinks:


...si o inrebare ...stiu ca ai lucrat si tu la acest model...la ce scara ...si...si cat ai facut chila (grosimea)...am mici probleme...MULTUMESC

Aceasta postare a fost editata de staric: 07 August 2012 - 06:22 PM


#12 Useril este offline   177

  • Membru senior
  • Grup: Members
  • Postari: 1417
  • Inregistrat: 24-December 10
  • Location:Drobeta Turnu Severin

Postat 07 August 2012 - 07:56 PM

Salut, Staric,

Planurile sunt ok, fac parte dintr-o documentatie britanica contemporana referitoare la exporturile de nave de fabricatie UK. Cristian Craciunoiu le-a salvat in ultima clipa, intregul dosar isi astepta randul pentru a fi tocat la maculatura.
La solicitarea romanilor, cele doua mitraliere de la pupa au fost inlaturate si a fost montat un singur tun cu cinci tevi, dar spre deosebire de RAHOVA avea scut.
Parerea mea este sa o construiesti la aceeasi scara la care este si RAHOVA. Eu am lucrat la 1:45, latimea chilei, 3mm.

Aceasta postare a fost editata de 177: 07 August 2012 - 07:57 PM


#13 Useril este offline   177

  • Membru senior
  • Grup: Members
  • Postari: 1417
  • Inregistrat: 24-December 10
  • Location:Drobeta Turnu Severin

Postat 07 August 2012 - 09:43 PM

Mesaj de la Victorian:

"Am apucat sa studiez un pic problema la prova Bistritei.

Cred ca planurile sunt destul de clare. Avem o vedere laterala, un plan al puntii, o sectiune. Din pacate nu se intelege prea bine ce se intampla acolo.

Eu cred totusi ca sectiunea este lamuritoare. Bompresul este realizat din lemn rotund si este fixat in doua puncte: in partea din fata este sprijinit pe capul etravei, care in cazul acesta trebuie sa fie o piesa de metal ce urmeaza forma partii din fata a corpului navei. Probabil ca exista si o brida-colier subtire din tabla care inconjura bompresul pe deasupra si era fixata cu suruburi in lateralul etravei, sub bompres. Aceasta nu e vizibila in planuri, dar o avea exact la fel si bricul "Mircea".

In partea din spate bompresul este cioplit pentru ca talpa acestuia sa ajunga la o sectiune patrata. Talpa se potriveste intr-o gaura de aceeasi forma dintr-o "scandura" groasa (cam 15 cm grosime, 30 cm latime, 90 cm inaltime) din lemn asezata vertical incepand de la punte in sus. La partea inferioara, aceasta "scandura" se infige intr-un suport metalic fixat la nivelul puntii. Portiunea triunghiulara dintre capul etravei si parapet, pana in bordurile "scandurii" suport a bompresului sunt inchise cu o punte orizontala aflata la nivelul marginii parapetului. Deasupra acestuia, in borduri, mai exista o scandura care continua parapetul si care urca treptat de la "0" in partea din spate la nivelul suportului parapetului, pana la inaltimea bompresului, astfel incat bompresul formeaza o prelungire armonioasa a formelor marginii parapetului.

In spatele scandurii-suport, foarte aproape de ea, mai exista inca un element care mi-a cam dat de furca. In sectiune se observa un element de forma unui trunchi de con inversat. In plan se observa un patratel cu un cerculet punctat pe el, deci elementul este circular.

Seamana cu un lampadar actual!

Eu cred ca este un mic vinci vertical actionat manual cu o manivela detasabila. Se afla intr-o pozitie cam inghesuita acolo, dar nu prea vad alt loc in care sa incapa, asa ca e cea mai logica varianta!

In privinta decoratiilor, acolo peste corpul metalic navei, care are forma facuta de tine, se aseazau niste elemente din lemn de forma unei scanduri pe care erau sculptate acele decoratii. Decoratiile erau in relief, iar partea iesita in afara era aurita, in timp ce partile adancite erau vopsite in negru ca si corpul navei.

Sper sa te ajute analiza mea. In masura in care timpul imi permite, voi reveni si cu un desen. "

#14 Useril este offline   staric

  • Membru senior
  • Grup: Members
  • Postari: 810
  • Inregistrat: 02-March 11
  • Location:Ilfov

Postat 16 August 2012 - 11:48 PM

In continuare lucrez la planuri ... incet si sigur ...

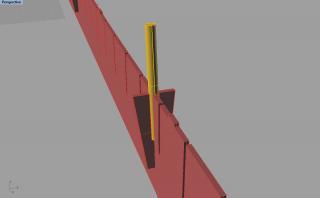

Cu coastele ... chila falsa ... nu am avut mari probleme ... am facut si un suport ...

Imagine atasata: suport_cat.jpg

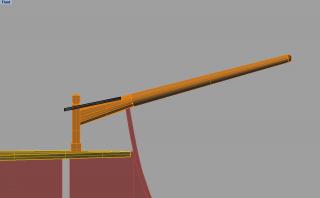

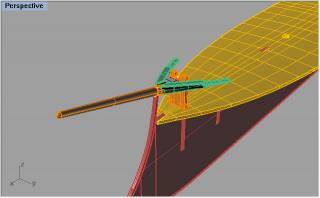

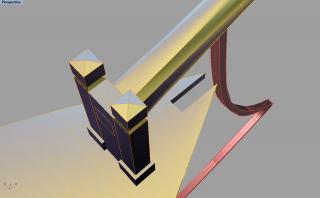

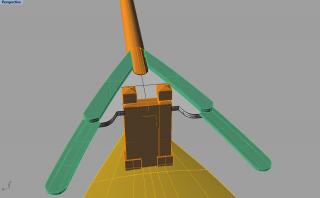

...dar ... bompresul ... varianta mea

Imagine atasata: BOMPP.jpgImagine atasata: bom_p.jpg

Imagine atasata: bomP.jpgImagine atasata: bomp3.jpg

#15 Useril este offline   staric

  • Membru senior
  • Grup: Members
  • Postari: 810
  • Inregistrat: 02-March 11
  • Location:Ilfov

Postat 18 August 2012 - 02:53 PM

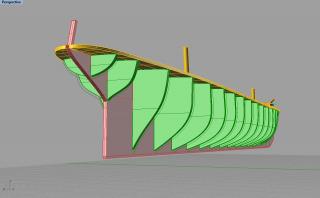

Coastele ... chila ... puntea ... aproape gata pentru laser ... mai sunt mici detalii ...

Imagine atasata: cost.jpg

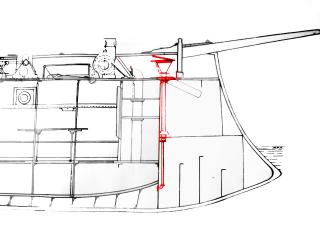

..si de rezolvat mica-mare problema ...

Imagine atasata: WC.jpg

... care " ... in plan se observa un patratel cu un cerculet punctat pe el ..." si care dupa parerea lui Victorian "este un mic vinci vertical actionat manual cu o manivela detasabila. Se afla intr-o pozitie cam inghesuita acolo, dar nu prea vad alt loc in care sa incapa" ... eu am alta parere ...

Idei?

#16 Useril este offline   Neastefan

  • Membru senior
  • Grup: Members
  • Postari: 416
  • Inregistrat: 13-February 12
  • Location:Milano
  • Interests:Barci barcute si barchoaie

Postat 18 August 2012 - 04:10 PM

http://www.servicehi...efense.gouv.fr/ Incearca sa cauti aici poate gasesti ceva util

#17 Useril este offline   staric

  • Membru senior
  • Grup: Members
  • Postari: 810
  • Inregistrat: 02-March 11
  • Location:Ilfov

Postat 18 August 2012 - 04:27 PM

La "frantzuji" e greu sa gaseste ceea la ce ma gandesc eu ( asta dupa ce au c...c tot Luvru au inventat parfumul sa nu puta) ... asta e o GLUMA !!!!

... da ... mie imi pare asta un :

Imagine atasata: WC1.jpgImagine atasata: Wc2.jpg
Imagine atasata: wc3.jpg


Idei?

#18 Useril este offline   gobi71

  • Membru senior
  • Grup: Members
  • Postari: 1266
  • Inregistrat: 05-June 09
  • Location:galati
  • Interests:navomodelismul

Postat 18 August 2012 - 05:58 PM

mergand pe premiza ca ala e un veceu, ma gandesc ce fel arata marinaru cu stremeleagu in mana, pisandu-se de zor, si poporu pe cheu admirand "dotatea"" armiei romane! adica s-ar vedea, maciucile bravilor marinari,nu? parapetul este pana la genunchi... :crazy:

#19 Useril este offline   staric

  • Membru senior
  • Grup: Members
  • Postari: 810
  • Inregistrat: 02-March 11
  • Location:Ilfov

Postat 18 August 2012 - 06:42 PM

Cum ar arata? ... mai bine de cat cu curul in afara bordului aparand hotarele tarii :rolleyes: ... bine ...nici mie nu-mi prea place ideea ...totusi e vinci?

#20 Useril este offline   gobi71

  • Membru senior
  • Grup: Members
  • Postari: 1266
  • Inregistrat: 05-June 09
  • Location:galati
  • Interests:navomodelismul

Postat 18 August 2012 - 06:52 PM

daca e vinci, ar trebui sa ne gandim ce ar putea sa faca acolo... mie imi place sa cred ca e doar o gura de vizitare in forpic .

Aceasta postare a fost editata de gobi71: 18 August 2012 - 06:56 PM
