Tampoanele și fețele de boghiu.
Le-am dat o pensulă ca să le pot vedea cum trebuie (era rășină clear)

[corneltt]

Direct din atelierul de vopsitorie
:grin:

[corneltt]

Aveam 4 LDH-uri realizate pe șasiul de la Bachman, GE 70 TON și toate mergeau mizerabil.
Mi-au mâncat sănătatea, până aseară când m-am gândit să opresc BEMF.
Dar de unde documentație, decodorul e făcut de Bachman și am mers pe ce am găsit pe net referitor la BEMF în general.
Oricum nu știu dacă am oprit sau nu BEMF, dar măcar acum merg cum trebuie.
Am pus valoarea 0 la CV10.
un filmuleț
LDH-uri 70

[marinaru29]

Superbe Cornel. Felicitări. Lucian

[corneltt]

marinaru29, la 21 December 2017 - 05:29 AM, a spus:

Superbe Cornel. Felicitări. Lucian

Mersi Lucian

[corneltt]

Am printat azi suporții barelor de la uși ale vagonului dimitrov.

Și culmea au ieșit . Au găuri de 0,4 mm pentru a intra barele prin ele.

Vagonul gata








și suporții

[LDH]

3 Dimitroave, un Breda de clasa I, un vagon de posta ASTRA, o locomotiva cu aburi, de preferat CFR 230.000, si gata o garnitura fara egal

felicitari Domnu'!

spoor!

[corneltt]

LDH, la 29 December 2017 - 12:00 PM, a spus:

3 Dimitroave, un Breda de clasa I, un vagon de posta ASTRA, o locomotiva cu aburi, de preferat CFR 230.000, si gata o garnitura fara egal

felicitari Domnu'!

spoor!

Mersi Domnu

Mă prinde revelionul lucrând.
Am făcut azi o probă la suporții de bare. Nu m-am îndurat să lărgesc găurile la vagonul care a gata
așa cî am probat pe unul în lucru. Am făcut poze pe macro prin lupă și fără.
Oricum, trebuie montați cu lupa, altfel nu poți fi sigur că centrezi cum trebuie găurile de la suporți.
Eu zic că arată bine.

[corneltt]

Am primit în dar fișierul stl cu boghiul pentru acest vagon.

E proiectat de un coleg modelist - Strofo -

Azi am printat 2 bucăți să văd cum iese.

Poze cu ele.

[corneltt]

La Mulți Ani tuturor.
Probe cu roți după ce am scos suporții de printare.
E super ok boghiul, dar la mine intră prea ușor roțile. Ori distanța dintre capetele osiei trebuie micșorată cu măcar un 0,5 mm
ori imprimanta nu a respectat dimensiunea proiectului. La următorul print micșorez tot obiectul (pe toate axele) cu 0,5 mm.
În rest e super frumos boghiul. Nu mă așteptam să iasă și scrisul CFR.

[corneltt]

Am modificat portcupla și am proiectat și printat bolțul de prindere al boghiului de carcasă.
Un primer și câteva poze. Mai trebuie finisat un pic vagonul, la îmbinare, unde a fost lipit.
De asemenea am schimbat roțile, am pus roco și acum e ok, au intrat la fix.
Se pare că sunt o idee mai late, exact ce-mi trebuia.














și două filmulete


https://youtu.be/lJlUvPnwZUk

https://youtu.be/5qQj3uzAcC8

Aceasta postare a fost editata de corneltt: 02 January 2018 - 07:52 PM

[LDH]

Salut!

Foarte bine lucrat.
Nu zic nimic de interior desi putand sa tiparesti transparent ar merita incercat.
Poze sunt, desene daca nu sunt facem, ideea este sa nu-l faci "modernizat" ca este de "bip"
La exterior nu stiu ce mai trebuie sa-i pui pe dedesupt. Poate doar dinamul atasat unui boghiu.
Nu vazui daca este butelia de aer. Timoneria franei doar daca esti perfectionist ca altfel, pe linie fiind, nu se vede.
Tot la exterior ar trebui sa faci casetele de la capetele vagonului, patru la numar, montate pe peretele oblic de langa usa, luminate, ce indicau clasa 2 sau 3 in functie de epoca.

http://www.trennet.r...opic.php?id=505

Cred ca ai cotele in desenele cu vagonul.
Legat de inscriptionare.
Cauta poze cu vagonul din Ep. III asta daca nu ai alta preferinta.

Spoor!

[corneltt]

Cum Dorel alias LDH a început lucrul la desenele 2D pentru plugul WPZ
am zis să nu mă ia pe nepregătite și ieri am proiectat și printat boghiurile tip ORE pentru acest plug.

[mecanno]

Buna Cornel,
Excelenta treaba.
Am o intrebare : poti lucra cu fisiere .dwg sau .dxf ?
Spor

Aceasta postare a fost editata de mecanno: 09 January 2018 - 01:57 PM

[corneltt]

mecanno, la 09 January 2018 - 01:57 PM, a spus:

Buna Cornel,
Excelenta treaba.
Am o intrebare : poti lucra cu fisiere .dwg sau .dxf ?
Spor

Salut Mecano,

da am descoperit că pot importa fișiere dwg sau dxf în program, dar trebuie
ca acestea să fie fișiere separate din cele 3 unghiuri, ca să le pot așeza pe axe cum trebuie.
avantajul lor este acela că o dată aduse în programul de proiectare se activează toate acele linii din fișier
și practic e mai ușor de proiectat.
Dar cel ce le desenează trebuie să țină cont la dimensiuni, adică să nu fie cu 3 cifre după virgulă, iar a 2-a să fie multiplu de 5.( în cazul imprimantei de rășină de exemplu, care
are raza laser de 0,15 mm). Dacă ai detalii mai mici de 0,15 mm acelea vor ieși doar la verticală, acolo ajutându-te rezoluția (0,05 mm sau 0,025 mm).

numai bine

[corneltt]

Stadiu WPZ.

Încă un pic și termin carcasa.

[corneltt]

Un nou stadiu.

Mai sunt tulumbele de sus și de terminat geamurile cu ușile

[LDH]

Nenea!

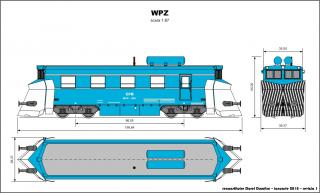

4 ferestre NU trei

Thumbnail atasat

•

[corneltt]

LDH, la 24 January 2018 - 08:07 PM, a spus:

Nenea!
4 ferestre NU trei

Da nenea, ai dreptate, dar acolo sunt fix câte se propagă și pe cealaltă parte, în mirror.

A patra e în dreptul ușii și invers, nu așa vorbirăm?

uite pozele cu ce am făcut până în seara asta.

[Babacu]

Întrebare: ce e în buteliile alea de sus?
