Vanatoarele de submarine pr.122bis in culori romanesti

#1 Useril este offline   177

  • Membru senior
  • Grup: Members
  • Postari: 1417
  • Inregistrat: 24-December 10
  • Location:Drobeta Turnu Severin

Postat 25 June 2019 - 07:19 PM

Salut, tuturor,

In anul 1956, trei vanatoare de submarine sovietice pr.122bis seria II intrau in dotarea Marinei Republicii Populare Romane. Aveau sa fie radiate abia dupa 1990.
Caracteristici tehnice:
Lungime ……………………..52,20 m
Lungime la linia de plutire...…49,50 m
Latime…………………….....…6,20 m
Pescaj……………………......…2,11 m
Deplasament maxim……...…336 tone
Deplasament normal……..…..319 tone
Viteza ……………………… ..18,70 nd
Echipaj……………………..…..54 (5 ofiteri)

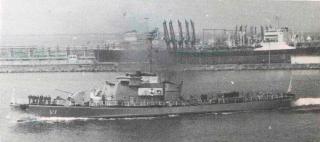

Vanatorul romanesc de submarine V1 inainte de modernizare. Se observa mitralierele DSKM cal. 12,7mm care vor fi inlocuite cu MR2N cal. 14,5mm.
Imagine atasata: 13ro.jpg

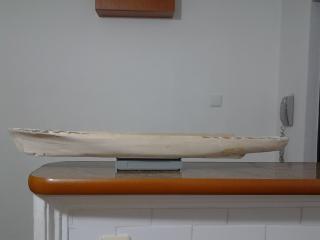

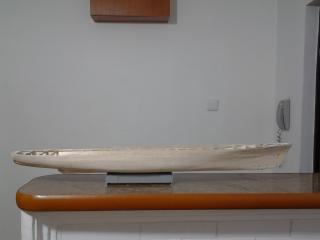

Am inceput un model la scara 1:72.

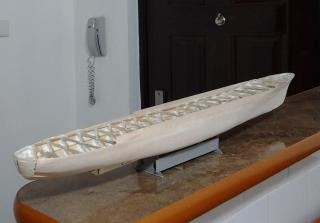

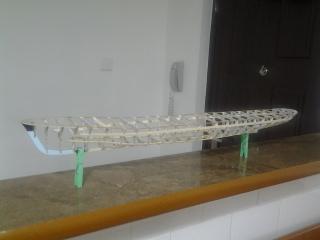

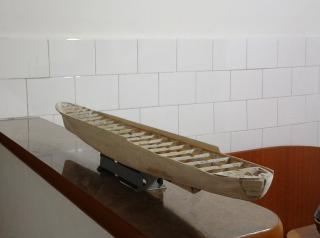

Coastele sunt din placaj de 2mm decupate manual; corpul este acoperit cu balsa (1mm). Propulsia este asigurata de trei motoare brushed, alimentate de acumulatori A6 1,2V.

Imagine atasata: 122bis (1).jpgImagine atasata: 122bis.jpgImagine atasata: 122bis (2).jpgImagine atasata: 122bis (3).jpgImagine atasata: 122bis (4).jpgImagine atasata: 122bis (5).jpg

#2 Useril este offline   177

  • Membru senior
  • Grup: Members
  • Postari: 1417
  • Inregistrat: 24-December 10
  • Location:Drobeta Turnu Severin

Postat 30 June 2019 - 12:35 PM

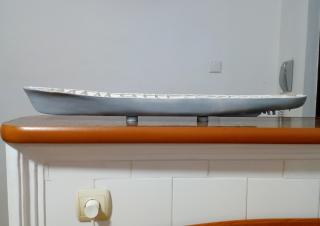

Imagine atasata: unnamed.jpg

#3 Useril este offline   177

  • Membru senior
  • Grup: Members
  • Postari: 1417
  • Inregistrat: 24-December 10
  • Location:Drobeta Turnu Severin

Postat 25 August 2019 - 03:39 PM

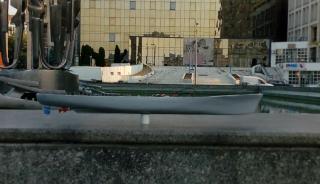

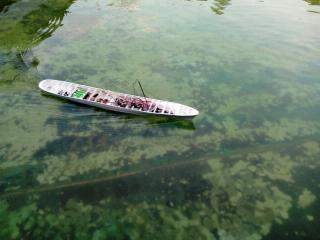

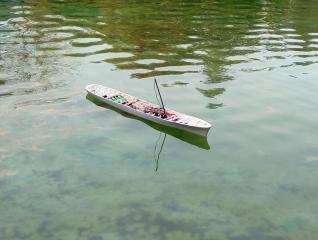

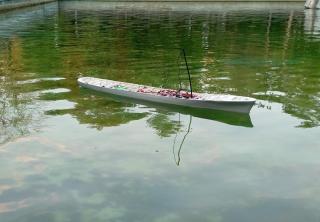

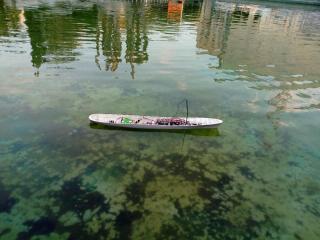

Am efectuat prima proba in aceasta dimineata folosind elicele si cuplajele axiale englezesti. Lunganu mi-a trimis liniile axiale pe care le-a prelucrat personal, fapt pentru care ii multumesc si pe aceasta cale.

Imagine atasata: a.jpgImagine atasata: c.jpgImagine atasata: d.jpgImagine atasata: e.jpgImagine atasata: f.jpgImagine atasata: thumbnail2.jpgImagine atasata: b.jpg

#4 Useril este offline   lunganu

  • Membru senior
  • Grup: Members
  • Postari: 129
  • Inregistrat: 23-March 19

Postat 25 August 2019 - 03:56 PM

Vezi postarea177, la 25 August 2019 - 03:39 PM, a spus:

Am efectuat prima proba in aceasta dimineata folosind elicele si cuplajele axiale englezesti. Lunganu mi-a trimis liniile axiale pe care le-a prelucrat personal, fapt pentru care ii multumesc si pe aceasta cale.
😝

Atasament a.jpgAtasament c.jpgAtasament d.jpgAtasament e.jpgAtasament f.jpgAtasament thumbnail2.jpgAtasament b.jpg


#5 Useril este offline   177

  • Membru senior
  • Grup: Members
  • Postari: 1417
  • Inregistrat: 24-December 10
  • Location:Drobeta Turnu Severin

Postat 21 June 2020 - 10:01 PM

Am inceput transformarea tunurilor 61K cal.37mm in 70K, pornind de la kitul Zvezda scara 1:72.

Imagine atasata: thumbnail6.jpgImagine atasata: thumbnail.3.jpgImagine atasata: thumbnail1.jpg

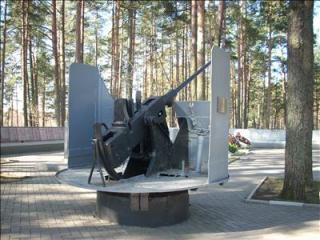

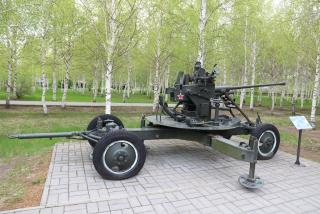

61-K
Imagine atasata: 61k.jpg

70-K
Imagine atasata: unnamed.jpg

#6 Useril este offline   177

  • Membru senior
  • Grup: Members
  • Postari: 1417
  • Inregistrat: 24-December 10
  • Location:Drobeta Turnu Severin

Postat 02 November 2020 - 01:36 AM

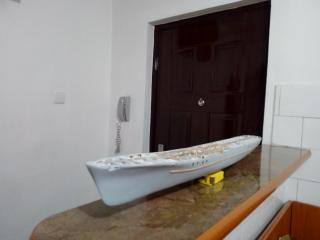

noi progrese

Imagine atasata: 1.jpg

#7 Useril este offline   177

  • Membru senior
  • Grup: Members
  • Postari: 1417
  • Inregistrat: 24-December 10
  • Location:Drobeta Turnu Severin

Postat 05 November 2020 - 08:15 PM

Locul unde va fi montata antena Tamir 11:

Imagine atasata: 8.jpg

#8 Useril este offline   ionicaf

  • Membru senior
  • Grup: Members
  • Postari: 605
  • Inregistrat: 29-October 07
  • Location:bucuresti

Postat 07 November 2020 - 08:45 PM

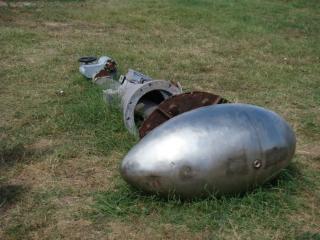

* Istoric al sonarelor rusesti :-)
[exista un sonar la Mangalia la muzeu ...]

https://en.topwar.ru...roakustika.html

Stag Hoof [Tamir-5N/NS] , Stag Horn [Tamir-10] , Stag Ear [Tamir-11/11M] , clonele chinezesti se numeau SJD-5

Thumbnail atasat

  • Imagine atasata: sonar-mangalia.jpg

Aceasta postare a fost editata de ionicaf: 07 November 2020 - 08:47 PM


#9 Useril este offline   177

  • Membru senior
  • Grup: Members
  • Postari: 1417
  • Inregistrat: 24-December 10
  • Location:Drobeta Turnu Severin

Postat 20 November 2020 - 06:15 PM

@ionicaf
Multumesc frumos pentru informatii! Am facut si eu o fotografie cu antena respectiva, problema este ca acum doi ani nu am mai gasit-o. Am intrebat personalul de la muzeu unde este (as fi vrut sa o masor), dar n-am primit decat raspunsuri evazive.

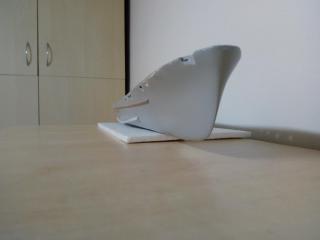

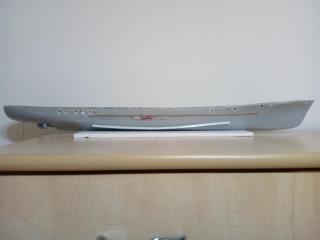

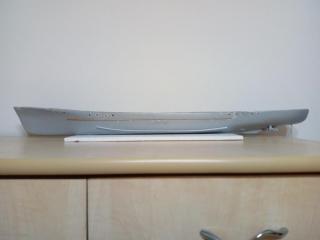

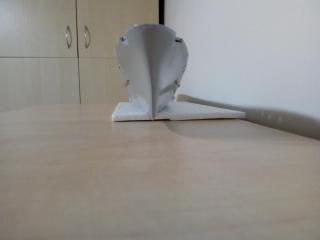

Chilele de ruliu nu erau marcate in plan, asa ca le-am facut dupa fotografii. Nu sunt fixate definitiv din cauza ca se pot rupe accidental in timpul montarii puntii.




Imagine atasata: 12.jpgImagine atasata: 10.jpg

Thumbnail atasat

  • Imagine atasata: 11.jpg
  • Imagine atasata: 13.jpg


#10 Useril este offline   177

  • Membru senior
  • Grup: Members
  • Postari: 1417
  • Inregistrat: 24-December 10
  • Location:Drobeta Turnu Severin

Postat 22 November 2020 - 09:38 PM

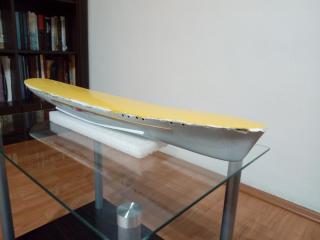

Puntea este tot din balsa cu grosimea de 1mm.

Imagine atasata: 14.jpg

#11 Useril este offline   177

  • Membru senior
  • Grup: Members
  • Postari: 1417
  • Inregistrat: 24-December 10
  • Location:Drobeta Turnu Severin

Postat 23 July 2023 - 10:51 PM

Fotografii,date tehnice si istorice: 122bis
