VS 41

#1 Useril este offline   177

  • Membru senior
  • Grup: Members
  • Postari: 1415
  • Inregistrat: 24-December 10
  • Location:Drobeta Turnu Severin

Postat 03 October 2012 - 07:05 PM

Salut, tuturor,

M-am hotarat sa incep constructia unui model navigant, vanatorul de submarine din clasa SHANGHAI II, VS 41 (din pacate nava reala nu avea nume); scara aleasa este 1:50.

Cateva caracteristici tehnice ale navei:

dimensiuni: 38,8x5,40x1,70 m
deplasament standard/maximum: 113/131 t
propulsie: 4x1200 cp, M50-F4 DIESEL
viteza: 30 nd
constructor: Santierul Naval Mangalia (licenta China, adaptat specificului romanesc)

armament: 1x37mm 70-k, 2x2M-7, 2xRBU-1200, doua rampe de lansare inclinate pentru grenade AS.

Orice sfaturi, observatii, postari de fotografii ale navei reale sunt binevenite.

Thumbnail atasat

  • Imagine atasata: VS42.jpg


#2 Useril este offline   staric

  • Membru senior
  • Grup: Members
  • Postari: 794
  • Inregistrat: 02-March 11
  • Location:Ilfov

Postat 03 October 2012 - 07:22 PM

Mult spor ... m-am abonat la topic :rolleyes:

Imagine atasata: 209.jpg



chinezul asta? :drinks:

Aceasta postare a fost editata de staric: 03 October 2012 - 07:29 PM


#3 Useril este offline   Demetri

  • Membru senior
  • Grup: Members
  • Postari: 258
  • Inregistrat: 17-March 09
  • Location:Eivissa, Illes Balears

Postat 03 October 2012 - 07:42 PM

Si eu, si eu. Un subiect care promite.

Thumbnail atasat

  • Imagine atasata: mf_popcorn.gif


#4 Useril este offline   staric

  • Membru senior
  • Grup: Members
  • Postari: 794
  • Inregistrat: 02-March 11
  • Location:Ilfov

Postat 03 October 2012 - 08:48 PM

http://navyworld.nar...atorul.htm#VS43 :rolleyes:

Imagine atasata: VS42.jpg

Aceasta postare a fost editata de staric: 03 October 2012 - 08:49 PM


#5 Useril este offline   TonyS

  • Membru senior
  • Grup: Members
  • Postari: 144
  • Inregistrat: 13-December 04

Postat 04 October 2012 - 01:13 PM

Salut ,
Modelul asta de vedeta este inca in dotarea Marinei Graniceri actuala Politie de frontiera cu sedii la Sulina 4, Constanta 9-10 , Mangalia 5-6 buc. Sau numit VP apoi VM .Planurile le gasesti intr-un numar mai vechi de Modelism nu stiu numarul pe dinafara dar am sa-l caut sa-ti spun.
Spor !

#6 Useril este offline   177

  • Membru senior
  • Grup: Members
  • Postari: 1415
  • Inregistrat: 24-December 10
  • Location:Drobeta Turnu Severin

Postat 04 October 2012 - 06:48 PM

Salut, Tonys,

Am gasit numarul din MODELISM, este 3(42)/1993.
Au fost construite mai multe unitati:
nr. de bordaj 20-40 pentru Marina Graniceri (viitoarea Garda de Coasta, viitoare Politia de Frontiera) - exceptand nr. 22,24,25 importate din China
nr. de bordaj 41-44 vanatoare de submarine
"VENUS" si "SATURN" - garda portuara, in prezent sunt nave suport pentru scafandrii; viteza lor este de numai 18 nd, ceea ce ma face sa cred ca au numai doua motoare.

Mai sunt astazi in serviciu: o nava la Sulina, doua la Mangalia, doua sau trei la Constanta, VENUS si SATURN; restul au fost canibalizate, taiate la fier vechi sau expuse la Constanta.
Sunt inlocuite de unitatile clasei "NEUSTADT" si "SHALDAG".

Vezi postareastaric, la 03 October 2012 - 08:48 PM, a spus:



Excelenta postare, merci!

#7 Useril este offline   177

  • Membru senior
  • Grup: Members
  • Postari: 1415
  • Inregistrat: 24-December 10
  • Location:Drobeta Turnu Severin

Postat 06 October 2012 - 06:03 PM

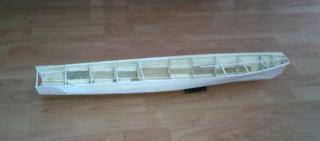

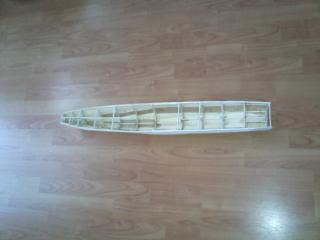

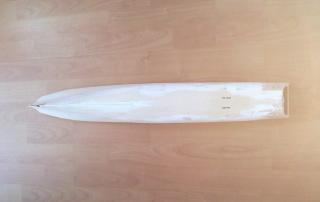

Coastele au fost decupate cu traforajul din placaj de 3mm; am folosit baghete 3x3 mm si 2x5 mm. Am folosit aracet ca adeziv.

Thumbnail atasat

  • Imagine atasata: a.jpg


#8 Useril este offline   177

  • Membru senior
  • Grup: Members
  • Postari: 1415
  • Inregistrat: 24-December 10
  • Location:Drobeta Turnu Severin

Postat 06 October 2012 - 09:06 PM

...

Thumbnail atasat

  • Imagine atasata: d.jpg


#9 Useril este offline   177

  • Membru senior
  • Grup: Members
  • Postari: 1415
  • Inregistrat: 24-December 10
  • Location:Drobeta Turnu Severin

Postat 14 October 2012 - 08:31 PM

...

Thumbnail atasat

  • Imagine atasata: f.jpg
  • Imagine atasata: g.jpg
  • Imagine atasata: h.jpg


#10 Useril este offline   177

  • Membru senior
  • Grup: Members
  • Postari: 1415
  • Inregistrat: 24-December 10
  • Location:Drobeta Turnu Severin

Postat 27 October 2012 - 10:53 AM

...

Thumbnail atasat

  • Imagine atasata: IMG048.jpg


#11 Useril este offline   177

  • Membru senior
  • Grup: Members
  • Postari: 1415
  • Inregistrat: 24-December 10
  • Location:Drobeta Turnu Severin

Postat 11 November 2012 - 08:37 PM

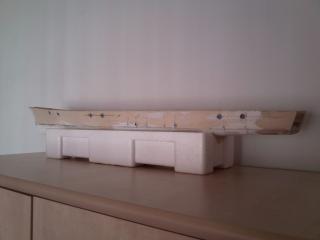

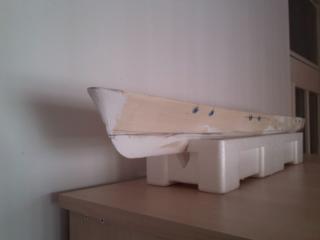

Hublouri, tevi de esapament, tevi de scurgere...

Thumbnail atasat

  • Imagine atasata: IMG057.jpg
  • Imagine atasata: IMG058.jpg


#12 Useril este offline   177

  • Membru senior
  • Grup: Members
  • Postari: 1415
  • Inregistrat: 24-December 10
  • Location:Drobeta Turnu Severin

Postat 25 November 2012 - 07:00 PM

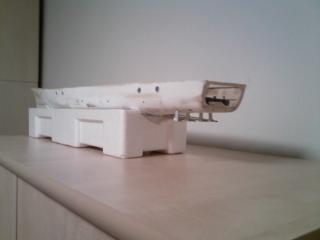

Noi progrese:

Imagine atasata: IMG069.jpgImagine atasata: IMG070.jpg

#13 Useril este offline   177

  • Membru senior
  • Grup: Members
  • Postari: 1415
  • Inregistrat: 24-December 10
  • Location:Drobeta Turnu Severin

Postat 26 November 2012 - 07:57 PM

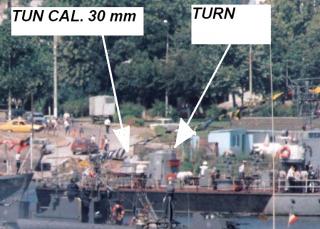

In ultima parte a seviciului activ, vanatoarele de submarine au suferit cateva modificari in ceea ce priveste armamentul: tunul AA 70-K si mitralierele duble cal 14,5 mm au fost eliminate fiind inlocuite cu tunul AK- 230, o mitraliera cu patru tevi cal. 14,5 mm si rachete A-94. Stie cineva la ce folosea turnul indicat in fotografie?
Conway nu da aceasta varianta de inarmare, dar fotografia indica faptul ca rachetele au fost montate pe doua rampe in locul mitralierelor duble cal. 14,5 mm.

http://romaniaforum....e-patrol-craft/

Thumbnail atasat

  • Imagine atasata: h62mangalia-bmp.jpg

Aceasta postare a fost editata de 177: 26 November 2012 - 08:18 PM


#14 Useril este offline   caporalmusat

  • Membru senior
  • Grup: Members
  • Postari: 1048
  • Inregistrat: 03-January 09
  • Location:BRAILA
  • Interests:Tehnica militara sovieto/rusa in general dar mai ales aflata si in dotarea RO ARMY !

Postat 28 November 2012 - 10:09 AM

Salutare. Un astfel de turn au si fregatele (VS) 264 si 265 in spatele catargului portechipamente,probabil de acolo se dirijau tunurile AK . Din cate vad eu in poza e un turn asemanator deci e pt tunul AK-230.Vant din pupa.

#15 Useril este offline   177

  • Membru senior
  • Grup: Members
  • Postari: 1415
  • Inregistrat: 24-December 10
  • Location:Drobeta Turnu Severin

Postat 28 November 2012 - 06:57 PM

["caporal musat

Multumesc pentru precizari!
Din pacate, cel de pe 264 si 265 este prea mare, are alte proportii si nu-l pot utiliza. Am observat ca turnul respectiv lipsea de pe 43.

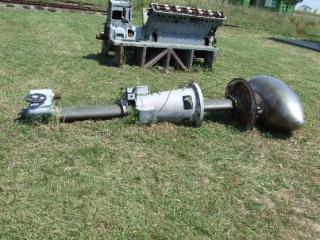

La Muzeul marinei din Mangalia este expus obiectul de mai jos; ca de obicei, nu exista o placuta cu explicatii, dar este clar ca provine din partea imersa a unei nave dotate cu aparatura anti-submarin. Poti sa-mi spui de unde provine?

Thumbnail atasat

  • Imagine atasata: Copy of DSCF3949.JPG


#16 Useril este offline   caporalmusat

  • Membru senior
  • Grup: Members
  • Postari: 1048
  • Inregistrat: 03-January 09
  • Location:BRAILA
  • Interests:Tehnica militara sovieto/rusa in general dar mai ales aflata si in dotarea RO ARMY !

Postat 29 November 2012 - 09:23 AM

Salutare. Poate ca turnul era facut si dupa tonajul navei , iar cel de fregate /vs era pt 4 tunuri 2 de un tip si celelate doua de alt tip , da asta 177 unde avea radarul de tir , nu cumva pe acest turn , da unde era cand a fost facuta poza. In privinta acelui sonar chiar nu stiu de la ce tip de nava provine , arata bine totusi sa fie de la alea din clasa Mirka :whistle: . Spor cu sanatate si vant din pupa.

#17 Useril este offline   177

  • Membru senior
  • Grup: Members
  • Postari: 1415
  • Inregistrat: 24-December 10
  • Location:Drobeta Turnu Severin

Postat 30 November 2012 - 11:05 AM

Salut,

Marina romana nu a avut unitati din clasa MIRKA. Acel obiect este la muzeu inainte de taierea corvetelor din clasa TETAL I nr. 261 si 262, deci nici de acolo nu este.
Pe turnul respectiv nu era niciun radar.
In MODELISM nr.6/2005 (95) este publicat articolul "Garda de coasta" sub semnatura cdr. ® ing. Anghel Pirosca si se refera la clasa Sanghai II. La pag. 15 este fotografia lui 41 la ancora, cu turn, fara radar. Este posibil ca modificarea armamentului sa fi avut loc in anul 1987 (vezi monografia "De la divizia de mare la flota").

#18 Useril este offline   caporalmusat

  • Membru senior
  • Grup: Members
  • Postari: 1048
  • Inregistrat: 03-January 09
  • Location:BRAILA
  • Interests:Tehnica militara sovieto/rusa in general dar mai ales aflata si in dotarea RO ARMY !

Postat 30 November 2012 - 12:31 PM

Salut . Foarte corect ca noi nu am avut Mirka . :bang: Eroare imi apartine pt ca seamana la pupa si cu cele din clasa Poti. Deastea am avut .Iar alea s-au casat in anii 90. Indiferent cand a fost adus acel sonar e de tot rasul sau plansu indiferenta celor de la muzeu sanu consemneze ce echipament a fost adus de parca l-au adus minoritarii la un centru de fier vechi fara bolitin.

#19 Useril este offline   177

  • Membru senior
  • Grup: Members
  • Postari: 1415
  • Inregistrat: 24-December 10
  • Location:Drobeta Turnu Severin

Postat 02 December 2012 - 08:16 PM

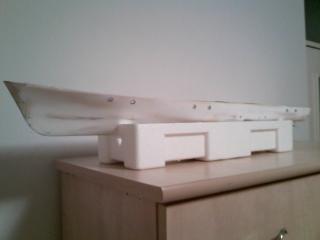

Am inceput sa lucrez la cabina de comanda. Am fost mereu de parere ca suprastructura este prea inalta pentru acest tip de nava. In urma discutiilor cu cei care au servit pe aceste unitati, am aflat cateva lucruri despre compartimentarea acesteia: inspre pupa se afla bucataria dotata cu plite electrice, in jumatatea dinspre prova se gasea postul de lupta al navei, iar la "etaj" se afla postul de navigatie folosit pe timp frumos.
Imagine atasata: IMG073.jpgImagine atasata: IMG072.jpgImagine atasata: IMG074.jpg

#20 Useril este offline   177

  • Membru senior
  • Grup: Members
  • Postari: 1415
  • Inregistrat: 24-December 10
  • Location:Drobeta Turnu Severin

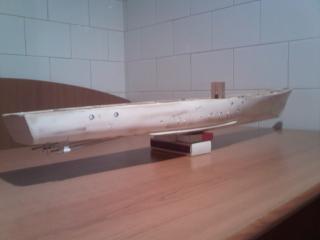

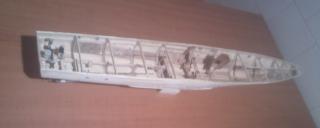

Postat 03 January 2013 - 06:49 PM

...

Thumbnail atasat

  • Imagine atasata: bg.jpg
  • Imagine atasata: bg (2).jpg
  • Imagine atasata: bg (1).jpg
