Dragoarele M40 in Marina Romana Dragoare de baza

#1 Useril este offline   177

  • Membru senior
  • Grup: Members
  • Postari: 862
  • Inregistrat: 24-December 10
  • Location:Drobeta Turnu Severin

Postat 26 March 2020 - 11:51 PM

Salut, tuturor,

A venit si randul dragoarelor de baza romanesti. Avand la dispozitie planuri de calitate, am inceput constructia unui model la scara 1:72.
In 1943 a fost inceputa la Galati constructia a patru dragoare din clasa M40, germanii livrand componentele necesare. Dupa 23 august 1944, lucrarile au fost intrerupte, acestea reluandu-se abia in 1949. In anul 1956 intra in serviciu ultima dintre cele patru nave.
In cei aproape 50 de serviciu au fost executate numeroase lucrari de intretinere si reparatii care au schimbat aspectul navelor. Cea mai importanata s-a derulat la mijlocul anilor '70 cand au fost inlocuite masinile cu tripla expansiune (cazane pe pacura) cu motoare diesel si a fost refacuta suprastructura; armamentul a fost si el reconfigurat.
Caracteristicile tehnice de dupa modernizarea de la mijlocul deceniului sapte, comunicate oficial, sunt: deplasament 777 tone, lungime x latime x pescaj 62,18 x 8,50 x 2,69m (pescaj prova)/2,66m (pescaj pupa)/ 3,27m (pescaj cu hidrolocator).

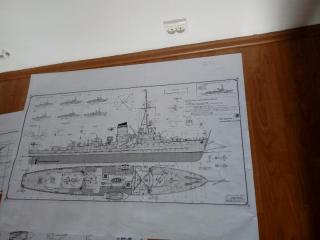

Planul german al clasei M40; din pacate este cam simplificat, nu are decat 14 coaste
Imagine atasata: thumbnail3.jpg

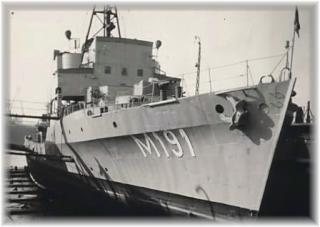

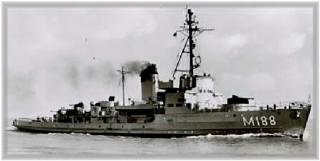

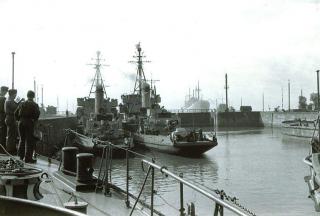

Varianta germana
Imagine atasata: bremerhaven-3.jpgImagine atasata: seeschlange_1956.jpgImagine atasata: seeigel2_m188-1.jpg

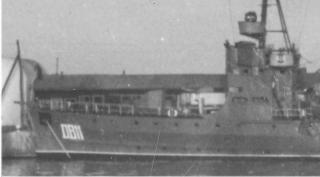

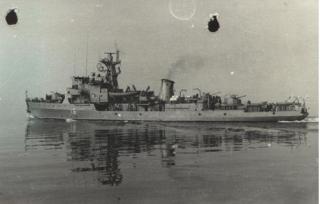

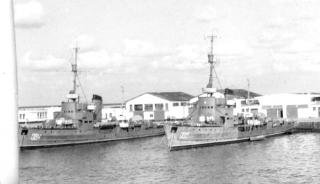

Varianta romaneasca de la inceputul serviciului; se observa foarte bine la prova tunul universal sovietic 90K cal.85mm:
Imagine atasata: 2 .jpgImagine atasata: 20232038_1399392033479950_8643586678655086564_o.jpg

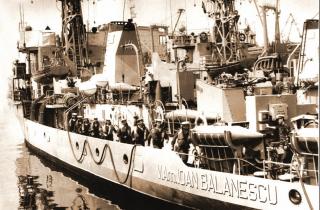

Varianta modernizata (au aparut tunurile V-11 cal.37mm si mitralierele MR2N si lansatoarele antisubmarine RL-1000
Imagine atasata: 14-.jpgImagine atasata: 17.jpg

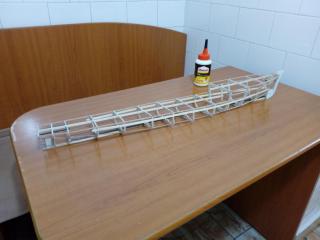

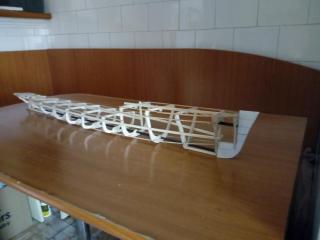

Coastele sunt din placaj de 3 mm, decupate manual; pentru chila am folosit o teava de carbon de 5mm, iar pe fiecare coasta am montat cate un inel de alama (mi-am dat seama ulterior ca a fost inutil, mergea si fara, dar era deja tarziu); baghetele sunt 5x2 si 2x2 mm'; adezivul este de la MOMENT, variantele D2 si D3 (peste asteptari).
Imagine atasata: thumbnail.jpgImagine atasata: thumbnail2.jpg

#2 Useril este offline   MR-JW

  • Membru senior
  • Grup: Members
  • Postari: 155
  • Inregistrat: 20-May 15
  • Location:Bucuresti
  • Interests:Modelism, in special NAVO

Postat 27 March 2020 - 08:12 AM

Foarte frumos. Suntem cu ochii pe tine.

#3 Useril este offline   Longinus

  • Membru senior
  • Grup: Members
  • Postari: 7162
  • Inregistrat: 06-March 08
  • Location:Mayotte, Guyana

Postat 28 March 2020 - 10:26 PM

Bravo. Subiect de concurs.
Sper să ne ții la curent cu evoluția lucrării, cāt mai des cu putință.

#4 Useril este offline   kromag

  • Membru senior
  • Grup: Members
  • Postari: 520
  • Inregistrat: 06-May 09
  • Location:Rm. Sarat.

Postat 28 March 2020 - 11:46 PM

Interesant subiect. De urmarit.
Planurile de unde le-ai procurat? Intreb pentru ca m-ar interesa.
Multumesc si spor maxim.

#5 Useril este offline   177

  • Membru senior
  • Grup: Members
  • Postari: 862
  • Inregistrat: 24-December 10
  • Location:Drobeta Turnu Severin

Postat 29 March 2020 - 10:33 PM

Va multumesc tuturor pentru incurajari!

O fotografie cu un M40 italian (preluat de SUA in cuantumul despagubirii de razboi, apoi cedat Italiei) arata foarte clar forma pupei....
Imagine atasata: ANTILOPE ex M328.jpg

....un crop din revista MODELISM pentru prova. Se observa un scutul tunului V11
Imagine atasata: 31 - Copie.jpg

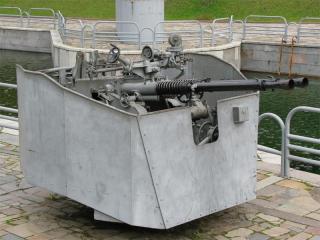

Tunul anti-aerian sovietic V-11 (a inlocuit tunurile 90K de la bordul dragoarelor de baza, fiind mentinut pana la scoaterea acestora din serviciu)
Imagine atasata: v-11.jpg

Vezi postareakromag, la 28 March 2020 - 11:46 PM, a spus:

Planurile de unde le-ai procurat? Intreb pentru ca m-ar interesa.

Am nevoie de un pm cu adresa ta de e-mail.

#6 Useril este offline   kromag

  • Membru senior
  • Grup: Members
  • Postari: 520
  • Inregistrat: 06-May 09
  • Location:Rm. Sarat.

Postat 30 March 2020 - 11:05 AM

Trimis.
Multumesc.

#7 Useril este offline   177

  • Membru senior
  • Grup: Members
  • Postari: 862
  • Inregistrat: 24-December 10
  • Location:Drobeta Turnu Severin

Postat 01 April 2020 - 08:54 PM

Primul strat de vopsea si o chituire grosiera:
Imagine atasata: thumbnail4.jpg

M40 german in Franta proaspat eliberata:
Imagine atasata: m275_111.jpg

#8 Useril este offline   177

  • Membru senior
  • Grup: Members
  • Postari: 862
  • Inregistrat: 24-December 10
  • Location:Drobeta Turnu Severin

Postat 09 May 2020 - 10:37 PM

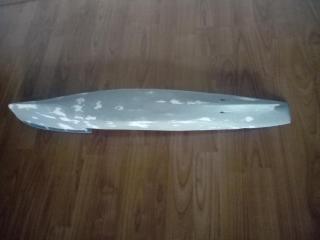

Am folosit chit de la Rost, foarte bun pentru constructii, dar greu de folosit in modelism. Dupa 24 de ore s-a intarit ca piatra, punandu-mi probleme la slefuire. Am citit in final si instructiunile: se poate slefui dupa o ora, se poate vopsi dupa cinci ore. Taz m-a ajutat cu un chit pentru lemn de mobilier, foarte bun, dar in cantitate mica.

Imagine atasata: 22.jpg

Imagine atasata: thumbnail9.jpg

#9 Useril este offline   MR-JW

  • Membru senior
  • Grup: Members
  • Postari: 155
  • Inregistrat: 20-May 15
  • Location:Bucuresti
  • Interests:Modelism, in special NAVO

Postat 09 May 2020 - 10:51 PM

Din punct de vedere kit , mie personal mi-a placut foarte mult kit-ul auto pe baza de rasina poliesterica simplu nu cel cu fibra de sticla, se slefuieste destul de ok. Singurul neajuns miroase pana se intareste.

#10 Useril este offline   177

  • Membru senior
  • Grup: Members
  • Postari: 862
  • Inregistrat: 24-December 10
  • Location:Drobeta Turnu Severin

Postat 14 May 2020 - 07:50 PM

Multumesc frumos pentru sugestie! Cred ca suport mai bine mirosul decat sa consum timp excesiv cu slefuirea.

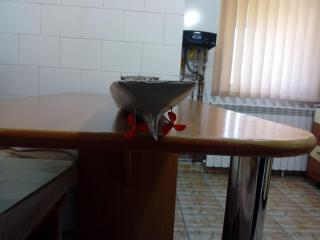

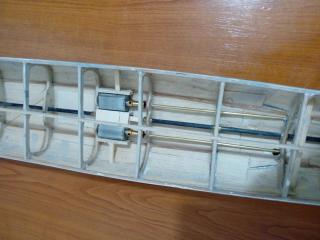

Motoarele sunt 2,4V/ 150mA , gabarit 32x20x15mm; tuburile etambou sunt din teava de alama cu diametrul exterior de 3 mm, iar axele port elice sunt tije de comanda pentru aeromodele cu diametrul de 2mm. Elicele sunt de la Deans Marine cu diametrul de 30mm, M2. Mi-ar fi trebuit elice cu patru pale si diametrul de 27mm, dar pentru probe, merg si acestea.

Imagine atasata: thumbnail14.jpgImagine atasata: thumbnail15.jpgImagine atasata: thumbnail16.jpgImagine atasata: thumbnail17.jpg

#11 Useril este offline   MR-JW

  • Membru senior
  • Grup: Members
  • Postari: 155
  • Inregistrat: 20-May 15
  • Location:Bucuresti
  • Interests:Modelism, in special NAVO

Postat 14 May 2020 - 10:01 PM

Nu pot decat sa-ti dau o veste proata , nu cred ca vei gasi elice cu 4 pale de 27 mm. S-ar putea sa trebuiasca sa ti le faci singur.
Ar mai fi solutia sa cauti la Roboesch in catalog un profil de elice care se potriceste cu ceea ce ai tu nevoie dar de la 25mm sar direct la 30mm.
Uite un link catre catalogul lor. http://www.raboeschm.../catalog-02.pdf

#12 Useril este offline   dj-bobo

  • Membru senior
  • Grup: Members
  • Postari: 645
  • Inregistrat: 16-May 11
  • Location:Braila
  • Interests:Navomodele ,
    A state of trance .

Postat 15 May 2020 - 09:03 PM

Salutare , elici gasesti aici https://www.prop-sho...=standard-scale sunt in dimensiuni imperiale , ai pe undeva o nota la sistemul de marcare , elicele sunt turnate dintr-o singura piesa nu ca cele de la raboesh la care palele sunt cositorite .
Toate cele bune .
