Salutare tuturor,
Datorita pandemiei si mai ales statului acasa am luat taurul de coarne si m-am apucat de o salupa pentru motorul cu aburi.
Ca inspiratie a stat salupa amiralului nr 236 cu an de fabricatie 1893 din Marina Regala Britanica.
Aceasta nava se poate vizita la muzeul marinei regale din portsmouth la hangarul pentru reparare/intretinere nave.
DIn pacate am vazut-o la plecare si in afara de ceva fotografii de la distanta nu am reusit mare lucru.
Planuri se gasesc la constructorul initial sau daca reusest sa iti faci programare la arhiva muzeului marinei din Greenwich.

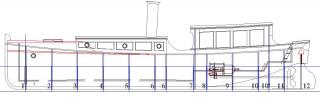

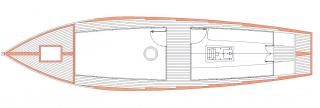

La indemnurile unor prieteni am plecat de la desene originale de la salupe similare si am proiectat un plan de forme.
Daniel

[musashi]

Imagini din catalogul muzeului

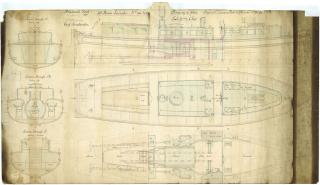

Ca inspiratie a stat acest plan

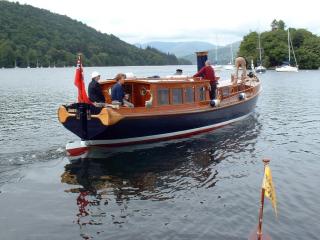

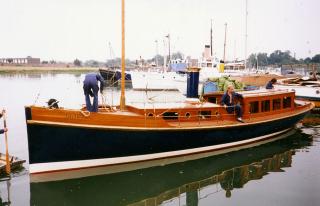

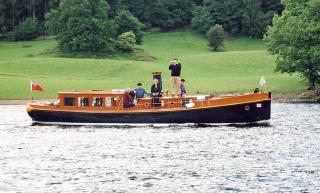

Atasez si ceva imagini gasite pe net

Thumbnail atasat

•
•
•
•
•
•

[Longinus]

Superbă.
Îți doresc succes și te rog, postează fazele de lucru, cât mai des posibil.
Șalupele astea...au ele ceva, numai al lor, o anume noblețe. Lemn scump și alamă...ce combinație !!!

Btw: la ce scară o faci ?

Aceasta postare a fost editata de Longinus: 30 May 2020 - 01:39 PM

[musashi]

Voi lucra la scara 1/15 adica va avea un metru lungime.
latimea va fi de 23,5 cm
15 cm inaltime

Thumbnail atasat

•
•

[musashi]

Salutare tuturor,
dupa lupte indelungate cu planurile de forme a iesit ceva apropiat de original.
Mi-am permis ceva licente poetice
Pasul 2 a fost sa pregatesc pentru taiat placile cu sectiunile navei si cu chila.
Deoarece amicul cu echipamentul de taiat e limitat la 300 x 500 mm chila am facut-o din 3 parti

[musashi]

chila in lucru




Placajul e de 3 mm iar tubul port elice e de 6
Intai am slefuit la 45 de grade piesele apoi cu pila rotunda.
Daniel

lipirea cu epoxy a chilei


si in toata splendoarea

[musashi]

Propulsia va fi asigurata pentru inceput de un motor brushless
Pentru a nu crea cavitatie am sa fac o demultiplicare de 1/4 si am sa limitez voltajul al motor la 6 volti sau 7,4


demultiplicarea


prima varianta zgomotoasa

[musashi]

Montarea sectiunilor le-am facut pe o stighiuta de 6 x 3 cm pentru stabilitate

Unii ar spune ca e putin overkill dar ajuta






Prova si pupa au fost ajutate cu puntintica balsa

[musashi]

Acum am ajuns la momentul prezentului ,am reusit sa pun primul strat de baghete de obechi 2x5x100 cm
Astazi am lipit ultimele 2 baghete pe cele doua parti ale navei
dupa ce se usuca aracetul am sa le iau putin la slefuit si apoi ceva chituire .

prima faza a fost pina la linia apei:


Apoi am pornit de la chila in sus



Si cum arata acum

[musashi]

Suportul motorului si a demultiplicarii



vedere din alta perspectiva


Si cam asa se aude motorul

https://www.youtube....h?v=n5HZbgvVCLI

[Longinus]

Sună bine,arată bine.
Felicitări.

[musashi]

Multumesc pentru aprecieri !
Am de construit si un brat pentru carma
Carma va fi facuta dintr-o bucata de alama de 1 mm prinsa pe un ax de 4 mm
Pentru ax am sacrificat o andrea extrem de dura _ a fost un chin sa o filetez
Dar a iesit multumitor mai ales ca va fi vopsita la final


Dupa lipire

Aceasta postare a fost editata de musashi: 30 May 2020 - 06:02 PM

[musashi]

Buna ziua.
O intrebare :
Ce fel de chit de cutit folositi pentru coca de lemn a modelului?
Din experienta voastra ce produs e mai bun?

Asta e modelul inainte de slefuit si chituit


Daniel

Aceasta postare a fost editata de musashi: 31 May 2020 - 08:33 AM

[Longinus]

Pentru ca va fi un model navigant, eu as recomanda un chit bicomponent,fin, care se usucă foarte repede și mai apoi, după vopsire,devine inert în raport cu umiditatea.
Poate fi prelucrat in orice mod, găurit, șlefuit, vopsit, ceruit.
Este un produs franțuzesc și găsesti așa ceva la Sinto:
https://www.sinto.ro...fin-pentru-lemn

Aceasta postare a fost editata de Longinus: 31 May 2020 - 10:02 AM

[musashi]

multumesc

[kromag]

Eu folosesc chit auto poliesteric bicomponent, cu fibre. Nu am cutia la indemana, dar cred ca-i tot Sinto.
Pute ca draqu, dar se usuca repede (nu chiar in 20 min., depinde de cat de gros e stratul) si se slefuieste usor.

[musashi]

 kromag, la 31 May 2020 - 01:28 PM, a spus:

Eu folosesc chit auto poliesteric bicomponent, cu fibre. Nu am cutia la indemana, dar cred ca-i tot Sinto.
Pute ca draqu, dar se usuca repede (nu chiar in 20 min., depinde de cat de gros e stratul) si se slefuieste usor.

Scopul meu e sa fac suprafata oglinda si peste chit sa vin cu lemn exotic - Carpen negru pina la linia de plutire si lemn de par pentru punte si suprastructuri
Lemnul decorativ va avea 1 mm grosime si 5 mm latime
Dupa ,am sa le finisez cu epoxy si lac pentru iahturi - Sper sa-mi iasa oglinda
CU elementele de alama polishate si ele va arata fain.

[Longinus]

Chitul despre care-ți spuneam permite lipirea de baghete peste.
Nu știu cum vor reacționa baghetele din lemn, în timp, la umiditate.
Lacul de barcă s-ar putea sa se mateze cu vremea, din cauza apei. Opera vie va fi și ea placată, sau o vopsești ?
Eu aș recomanda, pentru opera moartă și suprastructuri, ceruirea,peste lac; cred ca este ceva ceară alifatică(așa parca se cheamă) care lustruieste și izolează lacul, de umezeală.
La combinația de culori, lemn finisat și alamă lustruită, o sa arate ...

Aceasta postare a fost editata de Longinus: 31 May 2020 - 05:01 PM

[Neastefan]

Salutari bre nene ! Da am si io o intrebare : nu e cam mare elicea?


Inviato dal mio iPhone utilizzando Tapatalk

[musashi]

 Neastefan, la 31 May 2020 - 05:26 PM, a spus:

Salutari bre nene ! Da am si io o intrebare : nu e cam mare elicea?


Inviato dal mio iPhone utilizzando Tapatalk

Elicea este de 55 mm diametru pescuita de la sierra

https://www.sierra.r...pta-p8792p.html

Nu stiu daca este mare la un model de 1 metru lungime
Daniel
