[alexelu_marinelu]

ce-mi place la sufletu' meu sa vad ca mai sunt d-astia care-si complica existenta :)

spor la detalii, mack ... pana aici arata foarte bine.

[mack]

alexelu_marinelu, la 13 February 2021 - 11:51 PM, a spus:

ce-mi place la sufletu' meu sa vad ca mai sunt d-astia care-si complica existenta :)
...

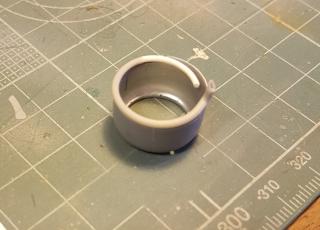

ca doar nu era sa las inelul NACA sa pluteasca in aer; nu-mi da voie religia de inginer :)

Pana una alta, am o intrebare: a fost sau n-a fost carenajul in forma de cascaval la 11f?
El, carenajul, are ca motiv Bowden-ul ce duce la generatorul electric al statiei radio... era si nu era la 11c... este dependent de motor (ceva priza de putere accesorii).
Am cascat ochii la cele cateva imagini cu 11f (pe partea dreapta) si nu l-am zarit. Opinii?


NB - imaginea este din cartea MMP Yellow series despre 11c

[horia]

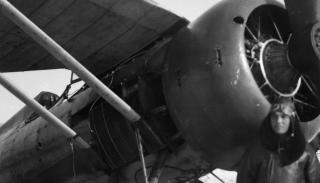

m-am uitat acum pe pozele pe care le am cu 11f. nu am văzut chestia aia pe nicăieri...

Thumbnail atasat

•
•
•

[mack]

horia, la 14 February 2021 - 12:08 PM, a spus:

m-am uitat acum pe pozele pe care le am cu 11f. nu am văzut chestia aia pe nicăieri...

multam

[mack]

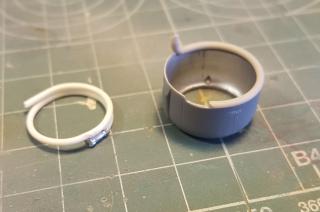

Colectorul de evacuare - rasina, vine de la kitul Azur-Frrom - incepe de nicaieri. In opinia mea el trebuie sa se ascunda frumos sub decuparea din capota, pentru a ajunge - de fapt, de acolo vine - la evacuarea cilindrilor de jos.
L-am prelungit similar cu metoda de la fixarea inelului NACA; doar ca-i alt diametru la tija din polistiren... ajustari dupa ce pun motorul pe pozitie (nici n-am curaj sa ma gandesc cum are sa fie...).

[mack]

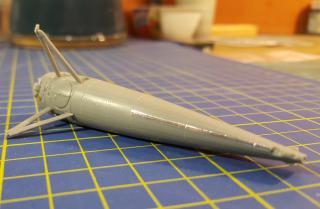

Am adaugat alte cateva cusaturi de nituri pe fuselaj si eclisa inferioara:

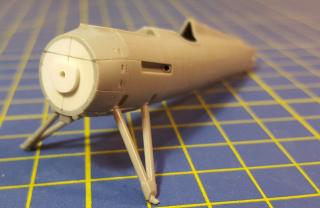

Din placa de polistiren de 1 mm am realizat suportul pentru motor (centrare si cheie de pozitie):

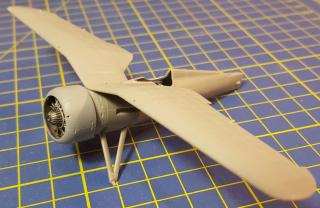

Iar apoi nu m-am putut abtine sa nu incerc un "dry-fit" sa vad cum da (NB - detaliile de fixare ale inelului naca nu sunt inca montate); nu cade chiar rau inelul/ motorul de la Azur pe fuselajul Arma...


Inainte, tot inainte

[horia]

Eclisa inferioară din ce este făcută?

[mack]

horia, la 17 February 2021 - 08:40 PM, a spus:

Eclisa inferioară din ce este făcută?

Salutare,

Banda autoadeziva de aluminiu - vine la rola cu latimea de 50 sau 60 mm - eu am de la Tesa; se gaseste in aproape orice magazin de bricolaj. Se taie cu bisturiul la latimea dorita, copiaza foarte bine detaliile de suprafata (in pozitiv sau negativ). Este ceva mai laborios s-o aplici drept si trebuie ceva atentie daca ulterior folosesti masti de vopsire.

Pentru eclisele exterioare eu folosesc:
- straif din polistiren grosime 0.25
sau
- banda precizata mai sus
sau
-mascare si chituire (Mr. Surfacer/ tamiya putty / tamiya epoxy putty)

fiecare cu avantaje si dezavantaje

[flo]

Sta bine vopseau pe banda de Al?

[horia]

mack, la 17 February 2021 - 09:38 PM, a spus:

Salutare,

Banda autoadeziva de aluminiu - vine la rola cu latimea de 50 sau 60 mm - eu am de la Tesa; se gaseste in aproape orice magazin de bricolaj. Se taie cu bisturiul la latimea dorita, copiaza foarte bine detaliile de suprafata (in pozitiv sau negativ). Este ceva mai laborios s-o aplici drept si trebuie ceva atentie daca ulterior folosesti masti de vopsire.

Pentru eclisele exterioare eu folosesc:
- straif din polistiren grosime 0.25
sau
- banda precizata mai sus
sau
-mascare si chituire (Mr. Surfacer/ tamiya putty / tamiya epoxy putty)

fiecare cu avantaje si dezavantaje

nu se dezlipește în timp? eu am o bandă dasta care stă degeaba de vreo 10 ani si am observat că a început să se usuce!

[mack]

@ Horia - folosesc solutia asta "de vreo 10 ani"; nu am patit sa se dezlipeasca in timp. De obicei, dupa ce sunt multumit de pozitie, presez cu o radiera sau o carpa.
@ flo - inainte de decupare, slefuiesc suprafata cu smirghel fin; vopseaua adera la fel de bine ca pe elementele photoetched.

Aceasta postare a fost editata de mack: 18 February 2021 - 03:16 PM

[flo]

Multumesc.

[mack]

cum Azur nu s-a obosit sa ofere o solutie, am buchisit cel mai lung ax de elice ce l-am bricolat vreodata; vine din spatele panoului parafoc, trece prin panou si prin motor; are al doilea inel de blocare intre panou si motor... nu mi-au placut niciodata elicele fixe sau care atarna in lagarul prea larg...

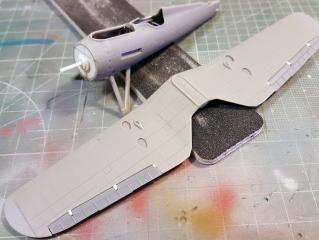

am adaugat eleroanele si balamele lor...


inainte, tot inainte

[mack]

Salutare,

Stie cineva sa existe un desen/ schita care sa detalieze structura tirantilor ce fixau inelul naca?!


NB - am studiat solutia de la 14K (IAR-80) dar nu sunt convins ca la 9K este similara; opinii?

[mack]

Alta intrebare... vede cineva lansatoare de bombe pe aripi la 11f? Am citit si eu despre misiunile de atac la sol "cu bombe si mitralierele de bord" executate de avioanele Grupului 4, dar nu le zaresc in poze; mai degraba as spune ca, inainte de razboi, f-urile sigur n-aveau...

[horia]

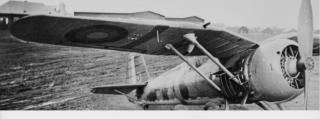

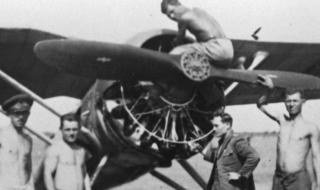

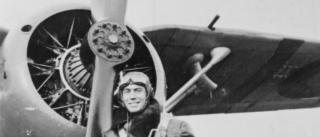

Nu am găsit nicio schită care să te ajute cu structura tiranților, doar o poză. La fel cu lansatoarele de bombe, doar pozele atașate.

Thumbnail atasat

•
•
•

[mack]

horia, la 21 February 2021 - 11:23 AM, a spus:

Nu am găsit nicio schită care să te ajute cu structura tiranților, doar o poză. La fel cu lansatoarele de bombe, doar pozele atașate.

sar'mana boierule; esti mare!

[busila]

Chiar ma simt rusinat cu mizilicurile mele cand vad ce faci . Super..
Spor ( si sanatate )

[mack]

busila, la 21 February 2021 - 07:56 PM, a spus:

Chiar ma simt rusinat cu mizilicurile mele cand vad ce faci . Super..
Spor ( si sanatate )

nu trebuie sa gandesti asa, niciodata... cum spunea un inginer batran, ce mi-a ghidat "mintea si mana", la inceputurile carierei profesionale: daca ce faci astazi este mai bine decat ce ai facut ieri, atunci este foarte bine. Asta conteaza.

Ganduri bune si sanatate

[mack]

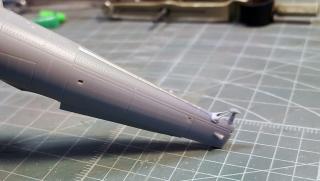

nu cred ca am mai vazut avion cu bechie "trepied":
