Ceam autopropulsat-Forțele Navale Romane - ajutor!

#1 Useril este offline   t2626

  • Nou venit
  • Grup: New Users
  • Postari: 4
  • Inregistrat: 17-April 22

Postat 17 April 2022 - 04:23 PM

Salutare!
Bine v-am găsit!
Va rog frumos, ma puteți ajuta cu poze și planuri, dacă aveți, pentru Ceam Autopropulsat al forțelor navale romane?
Au fost cumva publicate īn revista Modelism? Sau am șanse sa găsesc pe undeva măcar cāteva poze și ceva dimensiuni pentru aceasta nava?
As vrea sa construiesc aceasta nava(statica) ..... Dar n am găsit pe net decāt o poza pe pe site ul forțelor navale romane..nimic altceva.. Nici date tehnice.. Nimic..
Momentan lucrez la remorcherul sirena 2 (tot statica, aici am găsit planurile īn revista modelism)
Va mulțumesc frumos!
Teo

#2 Useril este offline   177

  • Membru senior
  • Grup: Members
  • Postari: 1415
  • Inregistrat: 24-December 10
  • Location:Drobeta Turnu Severin

Postat 18 April 2022 - 04:49 PM

Nu au fost publicate in MODELISM. Daca sunt in serviciu, inseamna ca sunt secrete, Am niste poze cu o macheta de ceam, sa caut.
Sfat util: vezi daca a fost si varianta civila.

#3 Useril este offline   t2626

  • Nou venit
  • Grup: New Users
  • Postari: 4
  • Inregistrat: 17-April 22

Postat 18 April 2022 - 06:12 PM

Īmi sunt de ajutor, dacă puteți sa le postați sau sa īmi trimiteți... Īncă este īn serviciu din ce am găsit pe net... Dar măcar niște dimensiuni ceva... Cāteva poze din mai multe unghiuri... Nu am găsit chiar nimic... Vreau sa fac doar o macheta statica... As putea aproxima anumite dimensiuni
M am referit la Sirena 2 ca am găsit planurile īn revista Modelism, de acolo am īnceput și apoi am cautat pe net mai multe poze. Scuze dacă s a īnțeles greșit.
Mulțumesc mult!!!!

#4 Useril este offline   t2626

  • Nou venit
  • Grup: New Users
  • Postari: 4
  • Inregistrat: 17-April 22

Postat 19 April 2022 - 07:30 AM

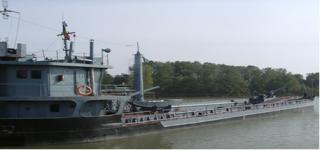

Aceasta imagine am găsit o..

Thumbnail atasat

  • Imagine atasata: ceam.jpg


#5 Useril este offline   flo

  • Membru senior
  • Grup: Members
  • Postari: 2461
  • Inregistrat: 04-July 09
  • Location:Bucuresti

Postat 19 April 2022 - 09:56 PM

Acum vreo 25 de ani am vazut astfel de nave langa Turnu Magurele sau Zimnicea. Cu siguranta erau in Teleorman.

Aceasta postare a fost editata de flo: 19 April 2022 - 09:56 PM


#6 Useril este offline   177

  • Membru senior
  • Grup: Members
  • Postari: 1415
  • Inregistrat: 24-December 10
  • Location:Drobeta Turnu Severin

Postat 19 April 2022 - 09:58 PM

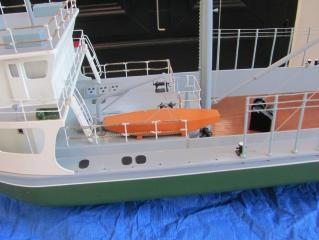

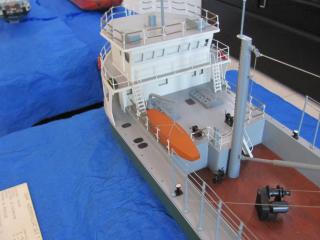

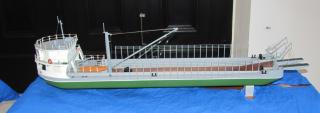

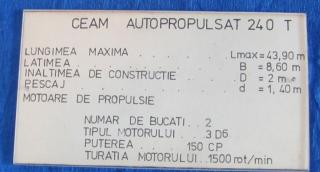

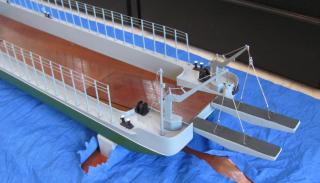

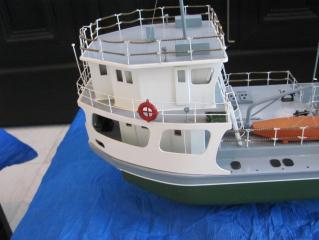

Aceasta este macheta de santier a ceamului de 240 tone (SEVERNAV).
Imagine atasata: h.JPG Imagine atasata: a.JPGImagine atasata: b.JPGImagine atasata: c.JPGImagine atasata: e.JPGImagine atasata: d.JPG

Thumbnail atasat

  • Imagine atasata: f.JPG


#7 Useril este offline   177

  • Membru senior
  • Grup: Members
  • Postari: 1415
  • Inregistrat: 24-December 10
  • Location:Drobeta Turnu Severin

Postat 19 April 2022 - 10:05 PM

....cateva fotografii cu ceamuri militare
Imagine atasata: 151_m.jpgImagine atasata: 03.2012.jpgImagine atasata: 2006F.jpg

Datele oficiale MApN pentru aceste nave:
"Ceam fluvial C417
Ceamul fluvial C417 are posibilități de transport autovehicule (4 camioane nearticulate), materiale și persoane, având o capacitate de transport de 200 tone.Caracteristici:
lungimea maximă : 47,00 m ;
lățimea maximă : 8,60 m ;
înălțimea de construcție : 2,00 m ;
pescajul: 1,40 m ;
viteza maximă: 17,00 Km/h;
motoare principale (nr. x tip): 2 x 3 D-6 x 150 CP"

Aceasta postare a fost editata de 177: 19 April 2022 - 10:09 PM


#8 Useril este offline   t2626

  • Nou venit
  • Grup: New Users
  • Postari: 4
  • Inregistrat: 17-April 22

Postat 20 April 2022 - 09:07 AM

Mulțumesc mult de tot pentru ajutor!!
Acum o sa ma apuc de proiectat și de desenat, apoi o sa realizez macheta.
Mulțumesc mult īncă o data, va țin la curent cu stadiul lucrărilor!

#9 Useril este offline   177

  • Membru senior
  • Grup: Members
  • Postari: 1415
  • Inregistrat: 24-December 10
  • Location:Drobeta Turnu Severin

Postat 22 April 2022 - 11:32 AM

Pentru inceput este necesar sa rezolvi problema cu lungimea navei. Asa cu am scris mai sus, macheta face parte din expozitia oficiala santierului, deci consider ca datele sunt corecte. Sunt doua variante: ori s-a construit un ceam mai lung pentru marina militara, ori cineva de la oficiul de presa al marinei a tastat gresit 47 m in loc de 44 m (aproximare de la 43,90 m). Diferenta nu este neglijabila, este apoape 10% din lungimea navei. Nimic nu e mai rau decat o macheta iesita din proportii.Am incercat sa atasez o fotografie din satelit, ceamul pe doc la Tulcea, dar este bmp si nu se incarca bine; ti-o trimit prin pm. Daca gasesti una fix de deasupra,poti verifica raportul lungime/latime si sa obtii lungimea reala.
Poti estima inaltimea la care este puntea principala raportandu-te la gabaritul TAB-ului din poza din 19 aprilie. Apeland la specialistii in blindate de pe forum, nu cred ca e o problema sa aflii ce tip de TAB este si ce inaltime are.
Sunt in mod sigur doua elice cu patru pale si doua carme pozitionate in dreptul axelor port-elice. Am pus si niste poze cu nave contemporane ca sursa de inspiratie.
Imagine atasata: i.JPGImagine atasata: j.JPG

Vezi postareat2626, la 20 April 2022 - 09:07 AM, a spus:

Mulțumesc mult īncă o data, va țin la curent cu stadiul lucrărilor!

Spor la treaba! Acesta este scopul forumului: atat prezentare machete, cat si sursa de documentare.

Imagine atasata: sep2015.jpgImagine atasata: 2006d.jpg

#10 Useril este offline   177

  • Membru senior
  • Grup: Members
  • Postari: 1415
  • Inregistrat: 24-December 10
  • Location:Drobeta Turnu Severin

Postat 08 May 2022 - 09:58 PM

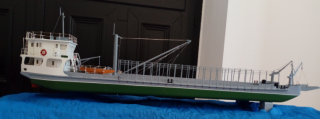

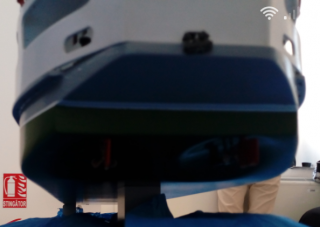

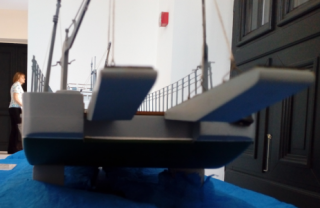

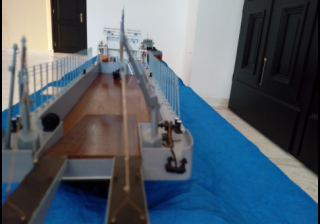

Am mai gasit cateva:

Imagine atasata: 1.pngImagine atasata: 2.pngImagine atasata: 3.pngImagine atasata: 4.png

Thumbnail atasat

  • Imagine atasata: 5.png
