rachete si radare militare in Romania

#201 Useril este offline   ionicaf

  • Membru senior
  • Grup: Members
  • Postari: 586
  • Inregistrat: 29-October 07
  • Location:bucuresti

Postat 17 October 2020 - 01:33 PM

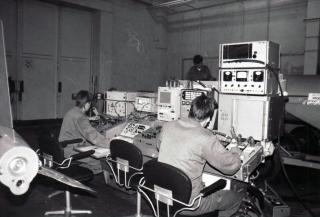

* Racheta P-15 service/stocare :-)
[fiindca osciloscoapele erau rare, scumpe si necesitau personal specializat se foloseau niste "voltmetre" care doar masurau tensiuni prestabilite]
https://www.kuestenr...cherstellung-2/

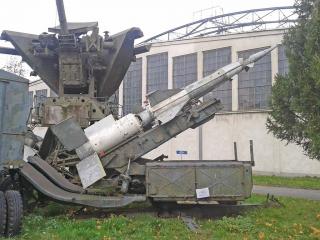

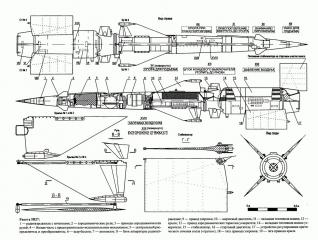

** SA-3 prima racheta ruseasca cu combustibil solid sectiune :-)
*** SON-9 = SCR-584 ; PUAZO-6 = KommandoGerat-40/BELL BTL M-9 Fire director
[kommandogerat-40 se gaseste la muzeul militar Bucuresti]
**** SON-9 = type 860 RADAR CHINA "The type 860 RADAR was first used in Vietnam War & helped in downing US aircraft.
In PRC this kind of antenna was also used to "illuminate" target, so that the real fire-control radar can stay silent
until 3 seconds after the first missile is launched"

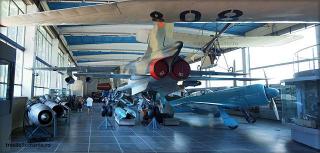

***** Junkers Jumo 004 clone Tumansky RD-10 sau Avia M-04 ptr Yakovlev Yak-15 Imagine postata la muzeul militar [stanga pozei ]

Thumbnail atasat

  • Imagine atasata: RTBr_Feld1.jpg
  • Imagine atasata: RTBR-feld2.jpg
  • Imagine atasata: sa-3a.jpg
  • Imagine atasata: sa-3b.jpg
  • Imagine atasata: sa-3e.jpg
  • Imagine atasata: son-0-kg-40a.jpg
  • Imagine atasata: son-9-china-860 radar.jpg
  • Imagine atasata: z-jumo.jpg


#202 Useril este offline   ionicaf

  • Membru senior
  • Grup: Members
  • Postari: 586
  • Inregistrat: 29-October 07
  • Location:bucuresti

Postat 17 October 2020 - 08:21 PM

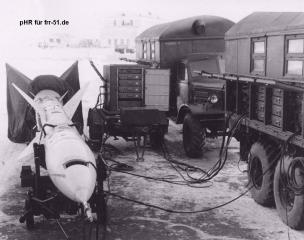

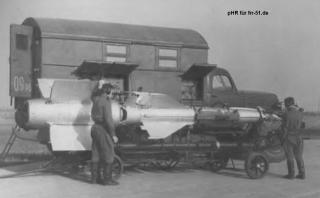

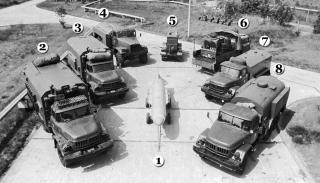

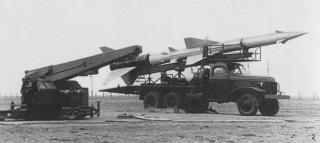

* sa-2/sa-3 masina testare rachete :-)

https://www.frr-51.de/s75w.html

Thumbnail atasat

  • Imagine atasata: sa-2-test.jpg
  • Imagine atasata: sa-3-test.jpg
  • Imagine atasata: 1370602827_podgotovka-k-zaryazhaniyu.jpg
  • Imagine atasata: sa-2-baterie.jpg
  • Imagine atasata: sa-3-baterie.jpg

Aceasta postare a fost editata de ionicaf: 17 October 2020 - 08:21 PM


#203 Useril este offline   ionicaf

  • Membru senior
  • Grup: Members
  • Postari: 586
  • Inregistrat: 29-October 07
  • Location:bucuresti

Postat 23 October 2020 - 09:32 PM

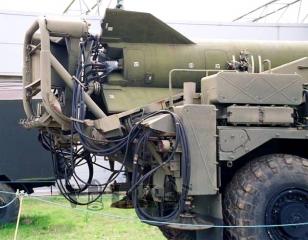

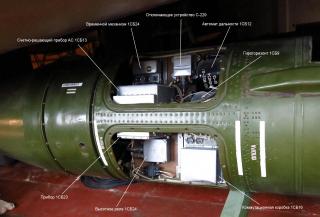

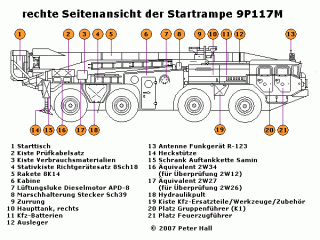

* Operativ-taktische Rakete 8K14 adica SCUD :-)
[cuvinte cheie "RaketneBrigade Volksarmee"]
http://www.rwd-mb3.de/pages/8k14.htm
** Sursa pozelor
http://www.peterhall...nva/rtnva8.html

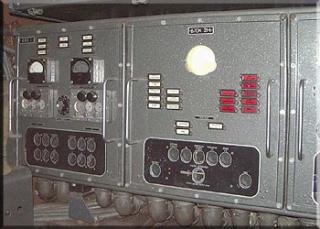

*** Pult 2W12M ["birou" testare 2w12m]
Fernstartpult 9W344 ["birou" lansare de la distanta 100m]
https://www.scalenew...e-teilekatalog/

Thumbnail atasat

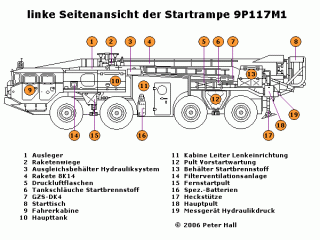

  • Imagine atasata: scud-left.gif
  • Imagine atasata: scud-right.gif
  • Imagine atasata: scud-crew.gif
  • Imagine atasata: z-pult2w12m1.jpg
  • Imagine atasata: scud-1.jpg
  • Imagine atasata: scud-2.jpg
  • Imagine atasata: scud-4.jpg
  • Imagine atasata: scud-3.jpg

Aceasta postare a fost editata de ionicaf: 23 October 2020 - 09:34 PM


#204 Useril este offline   ionicaf

  • Membru senior
  • Grup: Members
  • Postari: 586
  • Inregistrat: 29-October 07
  • Location:bucuresti

Postat 25 October 2020 - 08:00 PM

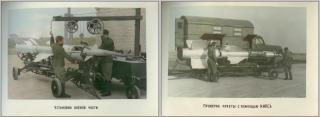

* Rachete antiaeriene rusesti , manual [sa-1/sa-5] :-)

[ http://historykpvo.narod2.ru ]

** Ca sa descarcati albume folositi [ Альбом ] [ se descarca direct un fisier dvju :-) ]
PS link de album valid mai jos !
[Альбом разработок ЦКБ "Алмаз" 1947 - 1977 гг. ]
http://альб 47-77.djvu

Thumbnail atasat

  • Imagine atasata: Clipboard01.jpg
  • Imagine atasata: Clipboard02.jpg

Aceasta postare a fost editata de ionicaf: 25 October 2020 - 08:14 PM


#205 Useril este offline   ionicaf

  • Membru senior
  • Grup: Members
  • Postari: 586
  • Inregistrat: 29-October 07
  • Location:bucuresti

Postat 07 November 2020 - 08:17 PM

* Pe submarinele NMS Delfinul , Rechinul cred ca existau doar " Piezoelectric hydrophones " folosite si in primul razboi mondial .
Poate dupa 1942 cu ajutor german sa fi instalat GHG (Gruppenhorchgerät) respectiv KDB (Kristallbasisgerät), nu am gasit pe undeva referire clara la subiect ...
"The sonar systems used by German submarines, including the Type VIIs, were divided into three groups"
https://weaponsandwa...e-vii-u-boat-i/
** O istorie a sonarelor rusesti , la Muzeul Marinei din Mangalia exista un sonar care in timp s-a pierdut...bine ca avem poza :-(
" In fact, we were even more versed in German hydroacoustics than our allies: our Mars sound direction finders were brothers of the German GHGs, and the Tamir sonars were German S-Gerat "
https://en.topwar.ru...roakustika.html

177 :-) Stag Hoof [Tamir-5N/NS] , Stag Horn [Tamir-10] , Stag Ear [Tamir-11/11M] ,
[ clonele chinezesti se numeau SJD-5]

Thumbnail atasat

  • Imagine atasata:  Hydrophone1.jpg
  • Imagine atasata:  Hydrophone2.jpg
  • Imagine atasata:  Hydrophone3.jpg

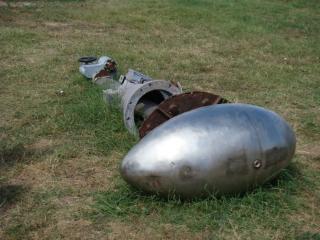

  • Imagine atasata: sonar-mangalia.jpg

Aceasta postare a fost editata de ionicaf: 07 November 2020 - 08:49 PM


#206 Useril este offline   ionicaf

  • Membru senior
  • Grup: Members
  • Postari: 586
  • Inregistrat: 29-October 07
  • Location:bucuresti

Postat 15 November 2020 - 11:27 AM

* Project 1241 Taranutul are calculator/predictor analogic pentru lovirea tintelor navale :-)
Nu am reusit sa gasesc prea multe date despre acest calculator ! Sursa pozelor :-)

https://www.parow-in.../f/fd/1241.html
** Mechanical Fire Control Computer reprezinta de fapt "tachymetric target motion prediction"
*** Putem spune ca echivalentul american este [Mark 1A, Fire Control Computer ] construit in anii 40 urmat
fiind de [U.S. NAVY MARK 86 MOD 3 DIGITAL GUN FIRE CONTROL SYSTEM 1960]

Thumbnail atasat

  • Imagine atasata: calculator.jpg

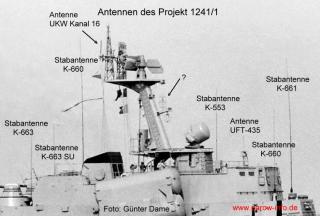

  • Imagine atasata: Antennen.jpg

Aceasta postare a fost editata de ionicaf: 15 November 2020 - 11:27 AM


#207 Useril este offline   ionicaf

  • Membru senior
  • Grup: Members
  • Postari: 586
  • Inregistrat: 29-October 07
  • Location:bucuresti

Postat 21 November 2020 - 07:09 PM

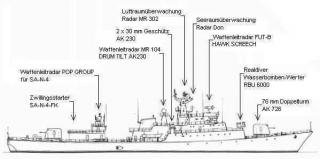

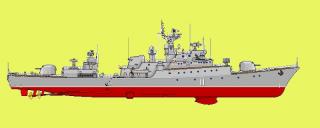

Navele din clasa Tetal au avut un echivalent in Volsksmarine si anume Project 1159/Koni [KSS 141 Rostock]
Ambele clase foloseau [MG-322 Hercules Sonar] ; [Bull Nose/ MG-322 Argun] ;
Denumirea germana : [Hydroakustische Anlage "MG 322T"] bataie maxima 4 km*

http://foto-i-mir.ru...kustik-nk-1970/
TETAL 1 :-)
https://www.mangalia...3-galerie-foto/**

Clasa Rostock/BERLIN :-)
http://www.vierte-fl...59/kss1159.html***

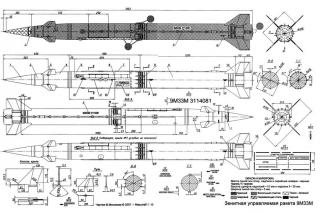

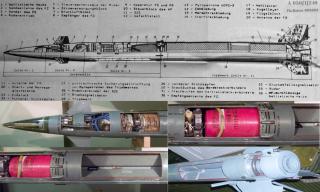

Rachete antiaeriene , SA-8 navalizat , folosite numai de fosta RDG si Libia
[Marine Version "OSA-MA" mit Rakete 9M33M3]
http://www.rta-4.de/index.html

Thumbnail atasat

  • Imagine atasata: Koni-sonar-2.jpg
  • Imagine atasata: koniwaff.jpg
  • Imagine atasata: sa-8b.jpg
  • Imagine atasata: sa-8a.jpg

Aceasta postare a fost editata de ionicaf: 21 November 2020 - 07:58 PM


#208 Useril este offline   177

  • Membru senior
  • Grup: Members
  • Postari: 1093
  • Inregistrat: 24-December 10
  • Location:Drobeta Turnu Severin

Postat 21 November 2020 - 08:54 PM

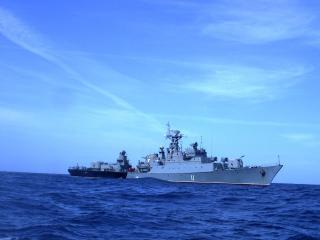

Cred ca si bulgarii au SA-8 la bordul fregatei SMELAI

Imagine atasata: DMC_1919.jpg

Tetal I si II mai au un sonar remorcat.

#209 Useril este offline   ionicaf

  • Membru senior
  • Grup: Members
  • Postari: 586
  • Inregistrat: 29-October 07
  • Location:bucuresti

Postat 21 November 2020 - 08:57 PM

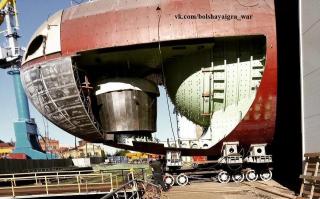

Submarinul DELFINUL are [ MGK-400EM digital sonar] care bate in anumite conditii , pentru tinte zgomotoase , pina la 100 km
https://rnhs.info/su...altus-delfinul/
* Marasesti/Tetal 2 dupa unele surse [cmano-db.com] ar avea [Bull Nose MGK-335 Platina] bataie maxima 30 km , evident ca trebuie sa fie sub sonarul submarinului !

http://cmano-db.com/ship/1357/

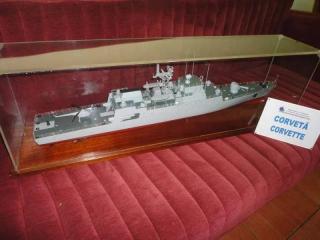

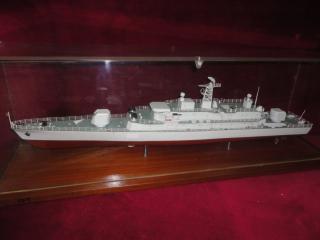

** [Tetal 1 conform Janes are sonar Hercules 322 se vede sub burtica machetei]
[Marasesti/Tetal 2 conform Janes are sonar "Hull mounted ....medium frequency"]
{Polonezi pe Warszawa ('Mod Kashin' class/Type 61MP) au acelasi sonar exclus sa ne vanda noua ceva mai bun}
http://bastion-opk.r...gk-335-platina/

Thumbnail atasat

  • Imagine atasata: delfinul-sonar1.jpg
  • Imagine atasata: delfinul-sonar2.jpg
  • Imagine atasata: delfinul-sonar3.jpg
  • Imagine atasata: tetal1-hercules.jpg
  • Imagine atasata: marasesti-sonar0.jpg
  • Imagine atasata: marasesti-sonar1.jpg
  • Imagine atasata: sonar-tetal2a.jpg
  • Imagine atasata: marasesti-sonar3.jpg

Aceasta postare a fost editata de ionicaf: 21 November 2020 - 09:53 PM


#210 Useril este offline   177

  • Membru senior
  • Grup: Members
  • Postari: 1093
  • Inregistrat: 24-December 10
  • Location:Drobeta Turnu Severin

Postat 21 November 2020 - 10:04 PM

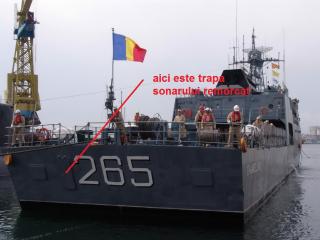

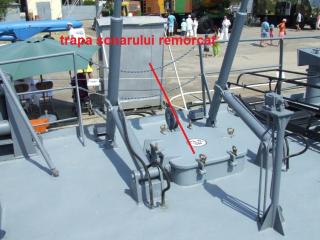

Sonar remorcat la Tetal II

Imagine atasata: 13_m2010.jpg

Sonar remorcat la Tetal I

Imagine atasata: 09  august 2014 (376).JPG

#211 Useril este offline   ionicaf

  • Membru senior
  • Grup: Members
  • Postari: 586
  • Inregistrat: 29-October 07
  • Location:bucuresti

Postat 21 November 2020 - 10:47 PM

Nu neg ca or fi modernizate , dar istoric vorbind nu ne livrau noua rusii sonare mai performante decat aveau nemtii/polonezii
http://www.vierte-fl...ik/hyd/hyd.html

* Tetal 1 conform
http://cmano-db.com/ship/983/
Buck Toe [GAS-572 Pegas 2M] - (25mm & 30mm GFCR) Hull Sonar, Active/Passive
Hull Sonar, Active/Passive Search Max Range: 3.7 km
** Tetal 2 conform
http://cmano-db.com/ship/985/
Bull Nose [MG-332 Titan-2] - (25mm & 30mm GFCR) Hull Sonar, Active/Passive
Hull Sonar, Active/Passive Search Max Range: 5.6 km


#212 Useril este offline   177

  • Membru senior
  • Grup: Members
  • Postari: 1093
  • Inregistrat: 24-December 10
  • Location:Drobeta Turnu Severin

Postat 22 November 2020 - 12:28 AM

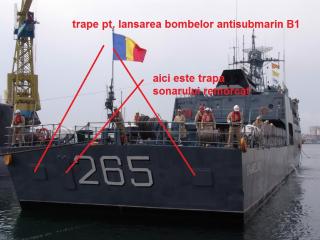

Sonarul remorcat poarta denumirea oficiala de "statie de hidrolocatie cu vibrator imersat"; ambele clase de corvete au fost prevazute cu acestea inca din proiectare, nu au fost rezultatul unor procese de modernizare.
Cat despre sursa citata, pe langa faptul ca datele sunt sumare sunt si eronate: Tetal II are la bord AK630, nu AK230; in cazul celor doua clase sunt omise bombele antisubmarine B1.

Imagine atasata: 13_m2010.jpg

Cei de pe site-ul respectiv mai prezinta si vanatoarele romanesti din clasa Kronstadt ilustrand informatia cu fotografia unei nave din marina poloneza, apoi cu una din marina bulgara (!!!) ambele din aceeasi clasa. In afara de faptul ca scriu ca au fost trei nave, restul restul nu este decat incoerenta, eroare si improvizatie.

My link

Aceasta postare a fost editata de 177: 22 November 2020 - 12:34 AM
