arme ale infanteriei germane in ww2 un ajutor(sper).

#21 Useril este offline   AdiP

  • Membru senior
  • Grup: Members
  • Postari: 2390
  • Inregistrat: 29-February 08
  • Location:Turda
  • Interests:Anything that fly, crawl or float in WW 2

Postat 30 December 2011 - 11:58 AM

Longinus

Cele doua imagini despre care am discutat aseara, sunt astea :

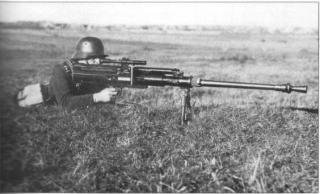

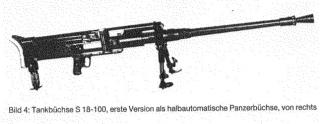

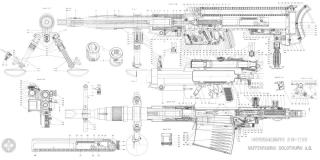

Imagine atasata: k70694_German WW2 Panzerbuchse Solothurn S18-1000 20x138m.jpgImagine atasata: k70702_German WW2 Panzerbuchse Solothurn S18-1000 20x138m.jpg

Si intr-adevar, e vorba de arma anticar ce in nomenclatorul Wehrmacht-ului a purtat denumirea de Panzerbuchse Solothurn S18-1000, calibru 20 mm.
Nu a fost pe placul capetelor luminate ale OKW-ului pentru ca, la cele peste 50 kg ale armei, nu se incadra in conceptul de Blitzkrieg.

Pun mai jos inca doua foto ce mie mi se par cel putin intersante :devil: , precum si o plansa tehnica a variantei S 18 1100.

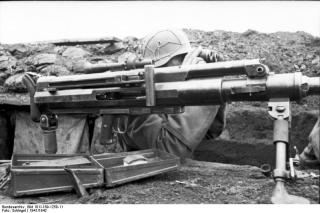

Imagine atasata: k70692_German WW2 Panzerbuchse Solothurn S18-1000 20mm AT.jpgImagine atasata: k70708_German WW2 Panzerbuchse Solothurn S18-100- used by.jpg
Imagine atasata: k237160_German WW2 Panzerbuchse Solothurn S18-1100 full-au-1400.jpg

Arma asta si subiectul topicului sunt mai mult decat interesante, asa ca: ai legatura !

Aceasta postare a fost editata de AdiP: 30 December 2011 - 12:07 PM


#22 Useril este offline   Longinus

  • Membru senior
  • Grup: Members
  • Postari: 7548
  • Inregistrat: 06-March 08
  • Location:Mayotte, Guyana

Postat 30 December 2011 - 12:52 PM

:good: Da. "Pusca anti tank " era mai degraba un tun. A nu se confunda cu Panzerbusche 38 si 39 ,cu un calibru mai mic (alta istorie,alti proiectanti).
Compania elvetiana Solothurn AG al carei proprietar a fost Rheinmetall AG ,a produs aceasta arma antitanc cal. 20 mm ,cea mai puternica din categoria ei la data aparitiei.

Din versiunea S 18-1000 a derivat celebra familie de Flak 2 cm ,incepind cu modelul "30 ". Initial s-a numit Solothurn C30 20 mm si a fost adoptata ca arma a/a doar de catre Kriegsmarine ,inarmind o serie intreaga de nave germane.

A existat si versiunea pt aviatie ,destinata aparatelor HE 112 ,datorita fortei mari de penetrare a blidajului ,probata in timpul Razboiului Civil din Spania.

Ulterior ,Rheinmetall AG a dezvoltat tunul a/a de 20 ,Flak 30 ,primul din celebra familie a pieselor a/a usoare germane. Tot din aceasta versiune ,a derivat tunul usor a/a de 2 cm GebirgsFlak 38.
-aici in cateva instantanee rare:
Imagine atasata: 230397229705c.JPG

Imagine atasata: 230397229705e.JPG

Imagine atasata: 230397229705f.jpg

Imagine atasata: 230397229705g.jpg


"Familia" Solothurn:
Imagine atasata: 03bb9c96cb30.jpg

Imagine atasata: 55d7749690b8.jpg
( de notat asemanarea-relativa-dintre cele doua variante)

Imagine atasata: 402e0709112e.jpg
( [S 18-1000 folosea munitia compatibila cu Flak 30-36 20mm si cu tunurile italiene Breda/Scotti 2 cm)


Piesa ,in versiunea S5( de fapt un S 18-1100) ,a fost testata si apoi produsa in licenta si in Japonia

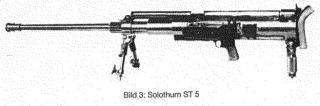

Imagine atasata: 20 mm solothurn S 5-100 japan trials.jpg

Versiunea destinata infanteriei ,utilizata aici de catre un soldat estonian:
Imagine atasata: weapon_solothurn2.jpg

Aceasta postare a fost editata de Longinus: 30 December 2011 - 01:21 PM


#23 Useril este offline   Longinus

  • Membru senior
  • Grup: Members
  • Postari: 7548
  • Inregistrat: 06-March 08
  • Location:Mayotte, Guyana

Postat 10 March 2012 - 07:15 PM

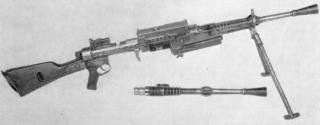

Din seria armelor usoare ,folosite de infanteria germana ,face parte si Breda M 1930 ,produsa de Societa Italiana Ernesto Breda si cunoscuta in nomenclatorul german sub denumirea LMG 099 (i).


Date tehnice :
Calibru 6,5 mm
Munitie 6,5x52 mm Carcano
Cadenta de tir 475 focuri/min
Capacitatea incarcatorului 20 cartuse
bataie teoretica : 750 m, efficace: 500 m
Masa 9,96 kg
Lungimea totala 1 230 mm
Lungimea tevii 520 mm
Viteza initiala - la gura tevii 609 m/s
Imagine atasata: rig93q.jpg

#24 Useril este offline   Longinus

  • Membru senior
  • Grup: Members
  • Postari: 7548
  • Inregistrat: 06-March 08
  • Location:Mayotte, Guyana

Postat 10 March 2012 - 07:39 PM

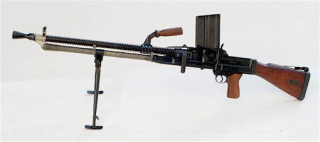

Cunoscuta si in dotarea infanteriei romane ,o arma destul de utilizata si de nemti ,a fost pusca mitraliera ZB-26/ZB-30
Denumirea in nomenclatorul german : MG 26 (t) si MG 30 (t)
MG 30 (j) pentru modelul iugoslav .

Cehoslovacia
Lehky Kulomet ZB Vz 26

Conceptie 1924
arma a fost perfectionata in 1930 si astfel apare varianta ZB-30.
Variante : trei calibre
7,92mm Mauser, 7,65mm Mauser, 7mm Mauser

Lungime totala : 116o mm
Lungimea tevii (cu paraflama) : 670 mm
Masa :
gol : 9,6 kg
cu incarcator : 10,5 kg
Incarcator : 20 lovituri (exista de asemenea versiunea de 30 sau 35)
Cadenta de tir teoretica : 500-550 lovituri/minut.
viteza la gura tevii: 750 m /s

Fabricat de: Zbrojovka Brno
Datorita calitatii ,arma a fost folosita multa vreme si dupa al doilea R.M. unele surse indicind chiar "aparitia" ei in razboiul din Irak si Afganistan.
Nota: tragatorii care fixeaza(epoleaza) pe umarul stang sunt in imposibilitatea de a ochii eficient.

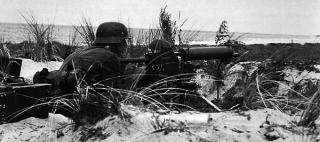

Imagine atasata: 2n1hr7p.jpg Imagine atasata: 2dt0yu8.jpg
Imagine atasata: 24yz4g7.jpg
Imagine atasata: azgejd.png

#25 Useril este offline   Longinus

  • Membru senior
  • Grup: Members
  • Postari: 7548
  • Inregistrat: 06-March 08
  • Location:Mayotte, Guyana

Postat 10 March 2012 - 08:00 PM

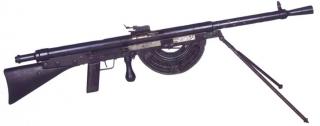

CSRG 1915 "Chauchat" considerata de ofiterii de intendenta ,francezi ca fiind "o mare consumatoare de munitie" ,arma a intrat in dotarea infanteriei germane ,in numar foarte limitat ,avind in vedere ca fusese dezvoltata si produsa in perioada 1915-1918.
Armele proveneau din "stocuri" franceze(evident) ,poloneze,grecesti,,iugoslave sau belgiene.
In nomenclatorul german apare sub denumirea MG 156 (f).
Imagine atasata: 2w68hhv.jpg

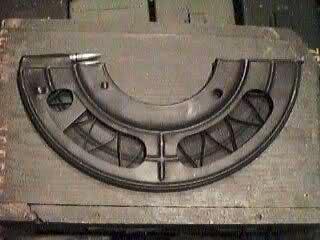

incarcatorul semicircular - o caracteristica a armei.

Imagine atasata: ngafib.jpg

Aceasta postare a fost editata de Longinus: 10 March 2012 - 08:01 PM


#26 Useril este offline   Longinus

  • Membru senior
  • Grup: Members
  • Postari: 7548
  • Inregistrat: 06-March 08
  • Location:Mayotte, Guyana

Postat 10 March 2012 - 08:29 PM

Cunoscuta ,in nomenclatorul german sub numele de MG 30 (p) sau sMG 30 (p) s-a aflat in dotarea infanteriei germane (din stocuri poloneze- 8000 de exemplare) siBrowning 1917 A1 , fabricata de catre FN de Herstal . Acelasi fabricant a produs arma si pentru dotarea armatei norvegiene (7,92 x 60) si suedeze (6,5x55mm Mauser si apoi 8x63 Bofors).
Aceasta arma poate fi usor confundata cu mitraliera Schwarzlose MG 07/12 versiune 31 ,produsa/modificata si aflata in dotarea armatei poloneze /apoi germana ,insa armele sunt de fapt diferite.Confuzia poate fi generata de imensa paraflama ,comuna ambelor tipuri.

Browning A1 FN a fost folosita de germani in posturi betonate si/sau turele de tanc FT 17 ,la Zidul Atlanticului. Un veteran/infanterist german ,in 2004 (cu ocazia unei reconstituiri) isi amintea ca la data debarcarii , tragea inspre americani cu "un Browning polonez".

"Verisoara norvegiana" cunoscuta sub denumirea Mle 29 Norvégienne (cca 1200 exemplare produse) folosea munitie/cartus Colt cunoscut si ca 7,92x61 Long Norvégienne.
Fortele aeriene norvegiene foloseau,la randul lor, un cartus diferit,anume 7,92x57 Mauser .Nu cunosc(pot doar sa presupun),dar cred ca si stocul norvegian a intrat in dotarea infanteriei germane si ca nemtii au recalibrat toate armele norvegiene la standardul 7,92x57 Mauser .

Imagine atasata: 2je49whxp1.jpg Imagine atasata: defenses10hx6.jpg

Aceasta postare a fost editata de Longinus: 10 March 2012 - 08:32 PM


#27 Useril este offline   Longinus

  • Membru senior
  • Grup: Members
  • Postari: 7548
  • Inregistrat: 06-March 08
  • Location:Mayotte, Guyana

Postat 11 March 2012 - 06:25 PM

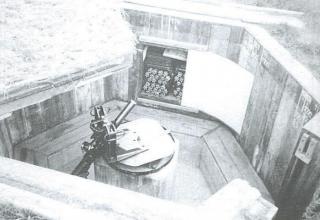

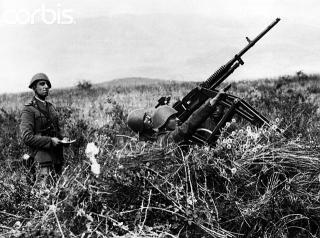

Mitraliera a/a 13,2 mm Hotchkiss mle 30 sau 31 pe afet fix sau mobil(tractat) cu una,doua sau patru tevi.
Arma conceputa in 1920 a intrat in dotarea curenta a armatei franceze (in special DAT - Defense Aerienne du Territoire) ,incepind cu anul 1929.
Marina franceza a folosit preponderent versiunile cu doua si patru tevi ,instalate fie pe puntea diverselor bastimente ,fie in/in jurul bazelor si facilitatilor proprii.
Mitraliera a fost utilizata mult in baterii costiere (ca de pilda digul portului Marsilia sau Fortul Niolon)
Fortele aeriene franceze au fost interesate de aceasta arma cu scopul de a dota aparatele de lupta (mai ales bombardierele,cu rol defensiv).
Infanteria franceza a respins oferta (pentru varianta cu o singura teava),motivind ca greutatea munitiei (122 g/cartus) o fac prea grea la transport.
S-a aflat in dotarea Japoniei(care a produs-o si in licenta "Type 93") Belgiei,Italiei (in licenta Breda 31) si Romaniei.
Pot aparea usor confuzii in fotografii ,intre aceasta mitraliera si tunul automat(canon mitrailleur) Hotchkiss de 25 mm md.38 sau 40(cu o teava sau cu doua tevi) - aflat de asemenea in dotarea armatei romane.



Arma era o dezvoltare a mitralierei Hotchkiss Mle 1914 de 8 mm folosind,de fapt,acelasi mecanism (automatizat prin imprumut de gaze).
Armata greaca a avut in dotare modelul de 13,2 mm in versiune "timpurie" sa spun asa, care se aseamana cel mai bine cu versiunea md.1914 8 mm
Aici in 1940 in luptele cu italienii

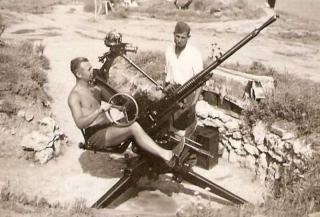

Imagine atasata: 132mmharmegrecque1940.jpg


In versiunea md.1930 mitraliera avea cuplat un sistem de ochire/corector optic Le Prieur-Ricordel
Date tehnice

Calibru: 13,2 mm
Loungimea tevii:167 cm
Masa : 370,5 kg (versiunea cu o singura teava)
Cadenta de tir: 450 lovituri/minut (cu o singura teava)
viteza la gura tevii: 800 m/s.
Bataie maxima tir orizontal: 2500 m
Bataie maxima tir vertical: 1600 m
Incarcator : 30 de lovituri
Travers: 360 °
Elevatie: de la 0 la 90 °

In nomenclatorul german ,aceasta arma a fost cunoscuta sub denumirea
1,32 cm Flak 271 (f) : afet simplu
respectiv
1,32 cm Flakvierling 271 (f) : afet quadruplu

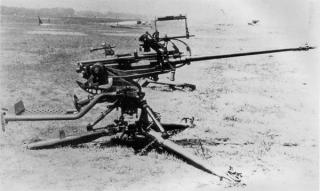

Imagine atasata: 3164zy9.jpg

Aceasta postare a fost editata de Longinus: 11 March 2012 - 06:39 PM


#28 Useril este offline   Longinus

  • Membru senior
  • Grup: Members
  • Postari: 7548
  • Inregistrat: 06-March 08
  • Location:Mayotte, Guyana

Postat 15 March 2012 - 08:59 PM

Mitraliera grea CZ60 15mm M38 este un subiect interesant,de asemenea.
Aceasta arma reprezinta versiuna "marita" a celebrei ZB53 Vz37 7,92.
Pusa la punct in 1938 ,arma a fost adoptata rapid (am putea spune "in extremis") de catre englezi ,deja familiarizati cu mitralierele producatorului ceh (vezi britanicele Bren - de fapt ZB 30 si Besa - deja mentionata ZB57vz37)
Ca si in celelalte cazuri ,englezi au preluat licenta de productie si asa au aparut mitralierele grele Besa de 15 mm pe care le intalnim pe unele blindate britanice din ww2 ,ca de pilda masinile blindate de cercetare Humber mk III sau tancul usor Vickers Mk VI c .
Dupa anexarea Cehiei ,germanii au apreciat ,la randul lor ,proiectul acestei arme si din 1939 ,au continuat sa-l produca pentru dotarea proprie si export.

Imagine atasata: cz60de15mm.jpg

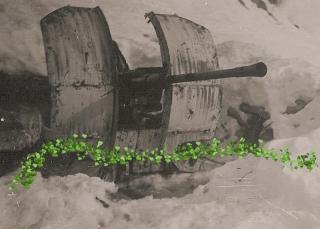

aici in pozitie antiaeriana

Arma a fost produsa pana in 1943,astfel:
78 de bucati au fost vandute Iranului in 1938/1939;
477 bucati au ajuns in Iugoslavia (1938-1940) de unde (cel putin o parte) au fost capturate de germani si italieni;
140 de bucati au fost vandute Marii Britanii (in 1938) ,urmate de licenta Besa;
200 pentru Kriegsmarine (1940/1941);
si 250 pentru Spania ,din noiembrie 1942 ,pana in mai 1943.

Aceasta postare a fost editata de Longinus: 15 March 2012 - 09:02 PM


#29 Useril este offline   Longinus

  • Membru senior
  • Grup: Members
  • Postari: 7548
  • Inregistrat: 06-March 08
  • Location:Mayotte, Guyana

Postat 15 March 2012 - 09:35 PM

5 cm Festungsgranatwefer 210 (f) a fost denumirea data in nomenclatorul german ,pentru Mortier de 50 mm Mle 35.
Aceasta arma prezinta o anume particularitate : este un mortier cu incarcare pe la culata ( ceea ce-i asigura o cadenta destul de mare).
Au existat doua variante : pentru tragere din ambrazuri sau turele - forturi (pentru Linia Maginot ,in mod anume) si pentru infanterie (transportabil),cu incarcare obisnuita.
calibru: 50 mm
greutate: 11 kg
Cadenta de tir: 10 la 12 lovituri/ minut (cu un servant)
cadenta maxima :pana la 32 de lovituri pe minut ,cu echipaj complet.
bataie maxima : 1065 m( la 45)
bataie minima : 65 m
bataie eficace : 700m ( la 20)
greutatea unui projectil : 0,950 kg
proiectile folosite : obuz de mortier ,cu aripioare, FA Mle 35
servanti : 3
fabricant: Manufacture d'Arme de Chatelrault (MAC)
proiect : Etablissements Bardet et Brandt
intrat in dotare 1940 : 1600 bucati.
incarcatura exploziv: 0,095 kg exploziv NX
fusee: 21/28 B mle 35
incarcatura de azvarlire: cartus de 16mm continind 6,5 gr de balistita 1,5 N.
versiunea pt.infanterie
Imagine atasata: 50mm mortar.jpg


Imagine atasata: 5 cm Festungsgranatwerfer 210 4.JPG

Imagine atasata: 5 cm Festungsgranatwerfer 210 3.JPG
Imagine atasata: 5 cm Festungsgranatwerfer 210 5.JPG
versiunea pe afet fix



si schema de instalare in ambrazura


Imagine atasata: mo50.gif

Aceasta postare a fost editata de Longinus: 15 March 2012 - 09:40 PM


#30 Useril este offline   Longinus

  • Membru senior
  • Grup: Members
  • Postari: 7548
  • Inregistrat: 06-March 08
  • Location:Mayotte, Guyana

Postat 15 March 2012 - 10:15 PM

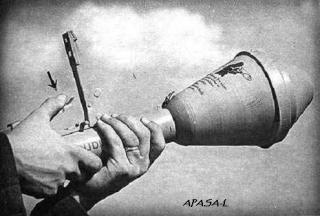

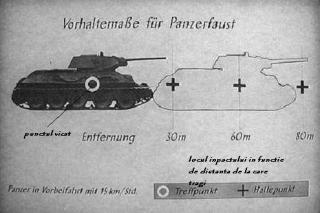

Panzerfaust - arhicunoscut de catre modelisti; nimic nou,dar:

fisa tehnica:
prezentare generala

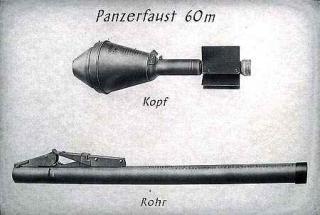

Imagine atasata: 030015lfre4.jpgImagine atasata: 030034bzyi8.jpg
Imagine atasata: 030046lnef1.jpgImagine atasata: 030059oimp9.jpg

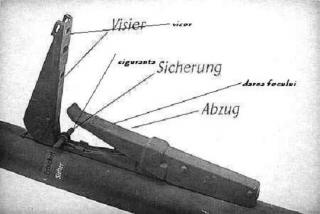

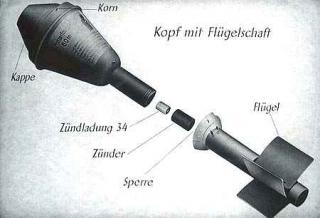

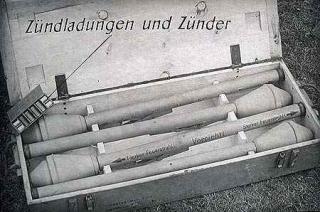

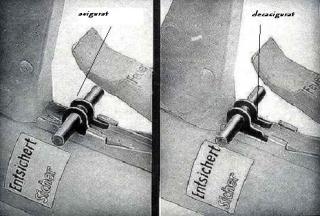

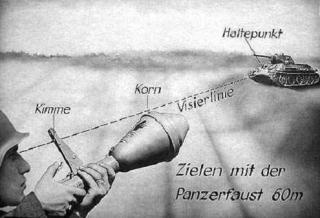

cateva explicatii

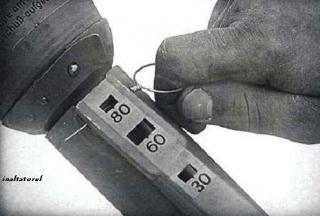

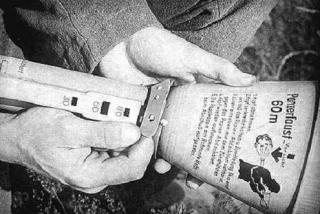

Imagine atasata: 030062xchz3.jpgImagine atasata: 030083sxul9.jpg
Imagine atasata: 030112xiid4.jpgImagine atasata: 030123ibqc2.jpg
Imagine atasata: 030142jaii9.jpgImagine atasata: 030157xzhp4.jpg
Imagine atasata: 030165uroq0.jpgImagine atasata: 030176duhe0.jpg

#31 Useril este offline   Longinus

  • Membru senior
  • Grup: Members
  • Postari: 7548
  • Inregistrat: 06-March 08
  • Location:Mayotte, Guyana

Postat 18 April 2012 - 08:36 PM

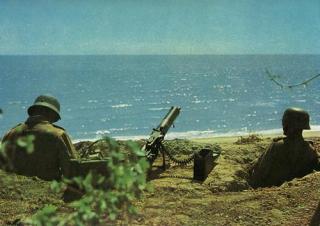

Maxim MG 08/15 vetusta dar eficienta,a servit din plin in dotarea infanteriei germane din WW2.
Date tehnice:


MG 08 modificata (greutate scazuta)
Data punerii in serviciu: 1915 modificata din nou in 1918
Sistem: Maxim
Racire cu apa.
Calibru: 7,92 mm Mauser
Masa : 15 kg
Masa cu lichid de racire (apa): 17,7 kg
Lungime: 117 cm
Lungime totala: 140 cm
Alimentare: banda flexibila (textila) intr-un tambur ,sau metalica ,de 100 ori 250 cartuse
Cadenta de tir: 500 lovituri/minut
Viteza la gura tevii : 900 m/s
Servanti: 2 sau 3 oameni ( tragator si servant(i)).
Poate fi pusa in actiune de un singur servant .
127 000 oiese produse pe durata Primului Razboi Mondial
D.W.M., Spandau.
Gewehrfabrick, Erfurt.
Maschinenfabrick, Augsburg.
Rheinischemetallwaren Machinenfabrik, Sommerda.
Siemens und Hulske, Berlin.
Simpson und Co, Suhl. )

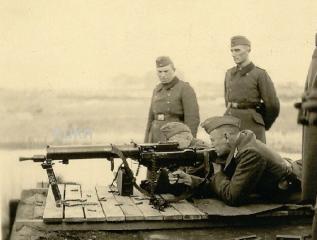

Imagine atasata: 2ibe2i0.jpg
Imagine atasata: Deutsche Landser auf Kreta.jpg
Imagine atasata: mg1su7.jpg

#32 Useril este offline   JangBogo

  • Membru senior
  • Grup: Members
  • Postari: 2386
  • Inregistrat: 10-February 10
  • Location:Craiova
  • Interests:Figurine Antichitate-perioada moderna, Afrika Korps, Japonia.

Postat 18 April 2012 - 09:36 PM

Longinus, imi cer scuze, abia acum am dat peste extrem de interesantul tau topic (care are ceva vechime!).
Calde salutari si multumiri pentru efort, mie o sa-mi fie de folos pentru niste proiecte la care "rumeg" de ceva timp.

#33 Useril este offline   Longinus

  • Membru senior
  • Grup: Members
  • Postari: 7548
  • Inregistrat: 06-March 08
  • Location:Mayotte, Guyana

Postat 19 April 2012 - 08:36 AM

Multumesc JangBobo pentru apreciere. Imi pare bine ca-ti serveste acest topic;de fapt acesta este rostul lui. Armele produse sub forma de kit (1/72 mai putin,insa 1/35,in principal) pot fi "obesrvate" mai indeaproape si putina istorie ,nu strica.Eu asa am rationat.
Mie personal,imi plac armele, ma pricep putin,nu am mai folosit nici una de foarte mult timp (asta daca excludem pe cele de divertisment ,prin parcuri de distractii,unde ma amuzam si le luam premiile patronilor de astfel de locatii-asta-i alta poveste).
Voi mai "expune"in topic ,insa in timp.
Inca odata,multumesc. :hi:

#34 Userul este online   Z-mare

  • Membru senior
  • Grup: Moderator
  • Postari: 12470
  • Inregistrat: 07-December 04
  • Location:Sebes -Alba

Postat 19 April 2012 - 10:05 AM

E o munca demna de un articol. :hi: :hi:
Pina una alata am prins topicul in pioneze.

#35 Useril este offline   Longinus

  • Membru senior
  • Grup: Members
  • Postari: 7548
  • Inregistrat: 06-March 08
  • Location:Mayotte, Guyana

Postat 25 April 2012 - 08:48 PM

O arma cu o istorie relativ controversata a fost Sturmgewehr 45 Mauser sau pe scurt Stg45(M)-proiect Mauser Gerat 06A.
Departamentul de inzestrare al armatei germane a lansat o solicitare pentru proiectarea (ulterior productie de serie mare) unei arme de asalt,ce urma sa fie testata de catre soldati. Ideea consta in usurarea armei si simplificarea productiei prin folosirea procedeului tehnologic de stantare/ambutisare.
Cutia mecanismului,impreuna cu ghidajele incarcatorului si manerul/pistol al armei ,erau produse in acest mod.
Ulucul armei cu rol de protectia mainii ,era produs din plastic(ulterior din bachelita) si imbraca jumatate din teava.
Patul armei era realizat din lemn stratificat. Siguranta era sub forma de parghie,si pe langa rolul de asigurare/dezasigurare ,mai avea si functia de trecere de la foc semiautomat ,la foc automat. Surubul de fixare a parghiei era plasat pe partea stanga. Alimentarea se facea din incarcatoare tip sector de 10 focuri ,insa in conditii de front urma sa fie livrate sectoare de 30 de lovituri.
Arma a fost destinata sa inlocuiasca modelul Stg 44 ,lucru ce nu s-a intamplat insa,niciodata.Utilajele,matritele si stantele destinate ambutisarii si productiei pe scara larga ,au intarziat productia ,astfel incat arma nu a fost produsa si distribuita trupelor,dincolo de faza de prototip.
La incheierea razboiului ,au fost gasite stocuri de piese ale acestui model ,ce mai apoi au fost asamblate de englezi,cu ajutorul tehnicienilor germani ,la baza britanica de la Eschede. Prin anii 50 ,si francezii au dezvoltat o arma proprie,pe aceasi baza - Carabine Mitrailleuse Modèle 1950 - iar proiectantul lui Stg 45 , Ludwig Vorgrimler ,a plecat in Spania,unde a muncit la Centro de Estudios Técnicos de Materiales Especiales(CETME),dezvoltind mai multe proiecte pe baza lui Stg 45 modificat.
Cativa ani mai tarziu,Germania a cumparat licentele mecanismelor ,de la CETME ,si le-a acordat producatorului Heckler und Koch ,care a scos pe piata celebra (si inca larg uzitata) H&K G3 ,precum si intreaga serie de arme moderne produse de aceasta firma (una dintre cele mai cunoscute ,care foloseste acelasi tip de mecanism,fiind MP5).
Date:
Denumire :Sturmgewehr 45 (Mauser) - StG45(M)
Anul productiei: 1945
Producator: Mauserverken, Oberndorf
Principiu de functionare: semi/complet automat, reincarcare prin actiunea reculului
Lungime totala: 900 mm
Greutate (cu incarcator gol) 4 kg
Lungimea tevii: 400 mm
Calibru 7.9 mm
Siguranta cu actiune asupra tragaciului
Incarcatoare tip sector Mauser 10 focuri ,sau Haenel 30 de focuri
Distanta de tragere dupa inaltator si catare : intre 100 si 800 m
Numar de ghinturi :4 spre dreapta
Munitie tip Pistol cartus 43 (8x33)
Cadenta practica de foc: 650 focuri/minut
Viteza initiala la gura tevii 650 m/s

Imagine atasata: stg45_h900w.jpg

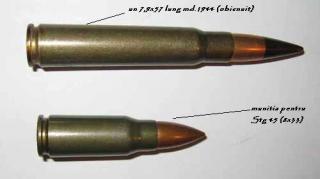

Imagine atasata: 8x57o33w.jpg
Imagine atasata: geraet06hye8.jpg

Aceasta postare a fost editata de Longinus: 25 April 2012 - 09:02 PM


#36 Useril este offline   Longinus

  • Membru senior
  • Grup: Members
  • Postari: 7548
  • Inregistrat: 06-March 08
  • Location:Mayotte, Guyana

Postat 02 May 2012 - 10:03 PM

Mai putin cunoscute desi au fost produse in serie ,sunt armele de asalt Haenel / Schmeiser MKb.42(H) si Walther MKb.42(W).
Toata istoria lor a inceput asa:
In 1939 ,departamentul pentru inzestrarea Wehrmacht ,a lansat un contract pentru dezvoltarea unei carabine de asalt ( "Maschinen karabiner" sau pe scurt MKb),care sa foloseasca un cartus scurt , 7,92x33.Contractul a fost incredintat catre C.G. Haenel Waffen und Fahrradfabrik. . In 1940 ,o alta companie s-a alaturat proiectului de dezvoltarea a armei : Carl Walther GmbH .
Walther incepuse dezvoltarea unei Maschinenkarabiner,pe cont propriu ,insa in 1941 a primit aprobarea oficiala pentru dezvoltarea viitoare ,in competitie directa cu Haenel,
Primul lot din ambele modele, MkB 42(W) si MkB 42(H) au fost livrate pentru evaluare ,trupelor de pe frontul de est , spre finele anului 1942. Rezultatele initiale au fost promitatoare ,in general fiind preferate modelele Haenel ,pentru fiabilitatea lor mai buna. Modelul Walther s-a distins ,in mod particular,prin precizia la foc/foc ,insa intr-un final a fost respins ,datorita intretinerii dificile si defectarii ,in conditii de praf si noroi ,in linia intai. Walther a renuntat la dezvoltarea acestei arme,in perioada urmatoare,dedicind toate resursele pentru proiectul MP 38.
Haenel si-a continuat proiectul ,colectivul de cercetare fiind condus de celebrul inginer Hugo Schmeiser ,dupa anul 1942 . Pentru ca noua arma era produsa in mare masura prin procedeul ambutisarii ,firmei Haenel i s-a alaturat si Merz Werke ,care ,desi nu avea nici o legatura anterioara cu productia de arme, dispunea de o vasta experienta in procesul tehnologic al ambutisarii. Din tipul MkB 42(H) au fost produse cca.10.000 de exemplare,inainte ca productia sa inceteze ,in favoarea unui model evoluat: StG 44.
Spre deosebire de modelul urmator ,MkB 42(H) putea fi dotat cu baioneta.
A existat si o varianta hibrid intre cele doua modele MkB,denumita MP43B.
Se pare (eu nu am gasit fotografii) ca modelele MkB 42H si MP 43 puteau fi dotate cu lansator de grenade,dispozitiv pentru tragere dupa colt,luneta Vampyr in infrarosu,luneta ZF4 pentru timp de zi si amortizor de sunet. Singura unitate despre se stie ca a folosit amortizoare de sunet,a fost Divizia Brandemburg.
Imagine atasata: mkb42_887a.jpg luneta ZF 4

poze de pe front (sunt destul de rare) cu MkB 42H
Imagine atasata: mkb_1.jpgImagine atasata: MKBfrontas.jpg

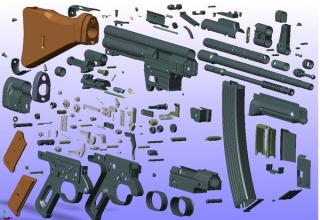

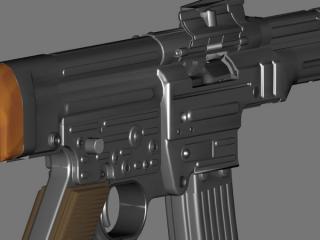

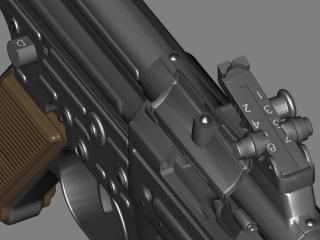

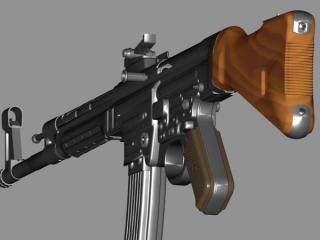

si un 3D pentru modelul ulterior MP 44(sau Sturmgewehr StG 44)
Imagine atasata: disassembling.jpg52bdfc42-d276-47a3-8831-a5e3a8653ff5Larger.jpg

Imagine atasata: MP44A.jpga915535b-9a7d-422a-9cd4-82c8d4319c7fLarger.jpg
Imagine atasata: MP44B.jpgebc0d766-acf3-4fab-94d0-0235a0f2debbLarger.jpg
Imagine atasata: MP44D.jpg70fedd9d-e0f5-4853-a595-1cb460d0b967Larger.jpg
Imagine atasata: MP44C.jpgdde7283e-9e59-421e-bb02-7eb7b7b22275Larger.jpg
Imagine atasata: MP44E.jpg8e3400b0-37f1-466b-9797-0c4c2c68905dLarger.jpg
Imagine atasata: MP44G.jpg8226104f-a982-4571-a285-a17f83761165Larger.jpg
Imagine atasata: MP44parts.jpg40514966-291d-49a4-b37e-e75b831ec1a1Larger.jpg
aceste 3D uri sunt lucrarea lui Vitali M

Aceasta postare a fost editata de Longinus: 02 May 2012 - 10:13 PM


#37 Useril este offline   Longinus

  • Membru senior
  • Grup: Members
  • Postari: 7548
  • Inregistrat: 06-March 08
  • Location:Mayotte, Guyana

Postat 11 May 2012 - 10:03 PM

Adaptorul Krummlauf ( din germana - teava curbata) destinat armei de asalt StG 44.
Sub denumirea (completa) Machinenpistole vorsatz "P" reprezenta un "optional" destinat tancurilor ,pentru protejarea unghiurilor moarte care nu puteau fi atinse de MG-urile de la bord.Teava indoita ,in fapt un sistem ,era compusa din 5 elemente:
- teava propriu zisa prevazuta cu un conector pentru StG44;
- periscop ;
- sistemul de prindere/fixare pe carcasa tancului;
- suportul pentru brat ;
- adaptor pentru MP 43 (in lipsa unui StG44 la bord).
Teava , curbata la 90 de grade ,venea prevazuta cu un adaptor,care sa permita cuplarea rapida la teava armei. Primii 10 cm ai acestui segment erau din teava lisa ,restul fiind ghintuit exact ca teava principala . Potrivit manualului dat de producator (Borsig Rheinmetall) dispozitivul avea aceasi durata de viata cu a unei tevi normale de StG 44 sau MP43.
Date tehnice :

bataie efectiva la foc/foc 600 m
bataie efectiva la foc automat 300 m
viteza la gura tevii 690 M/Sec
lungimea totala a tevii 443,5mm
greutatea dispozitivului 2 kg

Periscopul

Era de tip WZF 5811 "Ziehlfernrohr 1,25x12°". Spre deosebire de alte sisteme similare ,acest tip de periscop nu era atasat armei ci venea fixat ,separat ,pe afet.

Afetul si dispozitivul de prindere

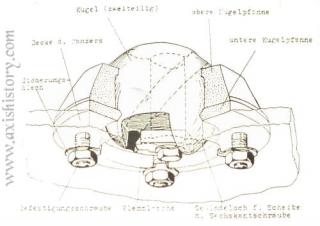

Arma putea fi instalata cu usurinta ,in orice vehicul blindat. Dispozitivul se chema "Kugellafette" si denumirea indica faptul ca teava curbata si periscopul treceau printr-o sfera de otel ce avea posibilitatea sa se roteasca 360°.
Imagine atasata: krummlauf-fig1.jpgImagine atasata: krummlauf-fig2.jpg
Imagine atasata: krummlauf-fig3.jpgImagine atasata: krummlauf-fig4.jpg
Imagine atasata: krummlauf-fig5.jpg

sursa :
forum Axis History si
Rheinmetall-Borsig

Gebrauchsanleitung H/103

Aceasta postare a fost editata de Longinus: 11 May 2012 - 10:10 PM


#38 Useril este offline   Longinus

  • Membru senior
  • Grup: Members
  • Postari: 7548
  • Inregistrat: 06-March 08
  • Location:Mayotte, Guyana

Postat 08 September 2012 - 07:51 PM

Dintre armele de productie germana, sa le spunem mai ciudate, unele au aparut spre sfarsitul razboiului.
Ca si in cazul altor exemple de tehnica militara, germanii constienti fiind de apropierea sfarsitului, au experimentat si chiar produs pe scara mare, diverse tipuri de arme usoare, destinate infanteriei, arme ce trebuiau sa fie ieftine, usor de fabricat si simplu de manipulat.

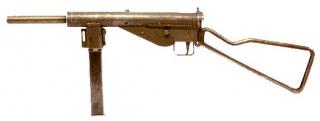

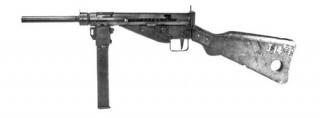

Un exemplu in acest sens este MP-3008 (Volksmaschinenpistole), o arma aproape identica cu britanicul Sten, exceptie facind doar pozitia verticala a incarcatorului.
Asa cum spuneam, MP-3008 a fost o "solutie de urgenta" proiectata intr-o vreme in care Germania se apropia de colaps. In criza acuta de bani si materiale, nemtii au produs aceasta arma ca o alternativa radical mai ieftina fata de arma standard MP 40.
MP-3008 (Volksmaschinenpistole) era fabricata "la mare viteza" fara prea multe "subtilitati" de design sau functionare, in mici ateliere mecanice, de unde rezulta si destul de numeroasele variatii aparute intre exemplare ale aceleasi arme.Tot datorita acestui fapt, nu se cunoaste numarul exact de piese produse.
Aceste diferente au ajuns pana intr-acolo incat, la unele serii de productie (ca si cele din foto) parghia de armare si fereastra/ejector a tuburilor apar pe partea stanga a armei, in timp ce la alte serii (timpurii) acestea erau prevazute pe dreapta.
Au existat versiunea cu pat fix, din lemn si cea cu pat cadru/metalic, rabatabil.

Cartus:
9x19mm Luger/Parabellum
Greutatea armei(incarcator plin)
3.18 kg
Lungime
760 mm
Lungimea tevii:
196 mm
Ghinturi:
6, spre dreapta
Incarcator:
tip sector cu 32 de lovituri
In productie:
1945
Sistem de ochire:
fix-catare din otel, si foaia inaltatorului fixa
Cadenta de foc:
450 f/min
Bataie efectiva:
150-200 metri
Viteza la gura tevii:
365 m/s.
Imagine atasata: 713_mp_3008.JPG Imagine atasata: 713_mp_3008_late.JPG

Aceasta postare a fost editata de Longinus: 08 September 2012 - 07:54 PM


#39 Useril este offline   Longinus

  • Membru senior
  • Grup: Members
  • Postari: 7548
  • Inregistrat: 06-March 08
  • Location:Mayotte, Guyana

Postat 08 September 2012 - 08:28 PM

Pe aceasi linie se incadreaza si urmatoarea arma.
VG1.5 Volkssturmgewehr 7.92x33mm, a fost produsa de Gustloff-Werke din Suhl si se dorea a fi o alternativa mai ieftina si mai usor de produs, a armelor de asalt MP 43 si MP44, destinata in special trupelor Volkssturm, din partea de rasarit a Germaniei, cea mai "expusa" inaintarii sovietice.
Arma era produsa prin simpla stantare din foaie de tabla, aproape in intregime, mai apoi diversele parti componente fiind "reunite" prin sudare sau nituire.Singurele piese prelucrate pe masini unelte, erau teava, inchizatorul si diverse arcuri.
Arma nu a fost acceptata sau testata niciodata de catre armata germana, de aceea exemplarele de VG1.5 nu prezinta nici un fel de marcaje ale seriilor de productie.
De fapt, aceasta arma a fost pastrata "secret" fata de Hitler, care dispretuia aspectul ei nerafinat si lipsa finisarii considerind-o rudimentara.
Au fost produse strict la comanda gauleiterului din Thuringen (landul in care se afla orasul Suhl) si de aceea toate exemplarele produse au imprimate literele Th pe cutia mecanismelor.
Si acest model prezenta o foita de otel fixa, pe post de "inaltator" si o catare, drept sistem de ochire.
Numarul de exemplare produse este de cca 10.000 exemplare, din ianuarie 1945 ,pana la sfarsitul razboiului.
Imagine atasata: 21353_3402_1_lg.jpg

Aceasta postare a fost editata de Longinus: 08 September 2012 - 08:31 PM


#40 Useril este offline   Longinus

  • Membru senior
  • Grup: Members
  • Postari: 7548
  • Inregistrat: 06-March 08
  • Location:Mayotte, Guyana

Postat 27 March 2013 - 09:53 PM

Exista o suma de fotografii de epoca, in care apar soldati germani inarmati cu o mitraliera mai "altfel" :

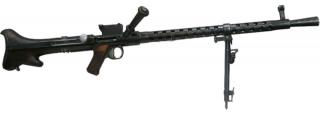

este vorba despre Maschinengewehr Solothurn 1930 sau mai simplu MG30

Imagine atasata: Mg30_realita.jpg

Arma a fost dezvoltata de catre Louis Stange,la Rheinmetall/Sömmerda la sfarsitul anilor '20. Avind in vedere ca fabricarea mitralierelor pe teritoriul Germaniei era interzisa prin Tratatul de la Versailles, licenta acestei arme a fost "exportata" catre elvetienii de la Solothurn si austriecii de la Steyr Puch.
A fost produsa intr-un numar apreciabil de exemplare si s-a mai aflat in dotarea armatei ungare (cca. 3000 de bucati Solothurn 31.M Golyoszoro), bulgare si El Salvador (47 de bucati).

Trupeti sovietici cu doua Solothurn 31.M (MG 30) capturate de la armata ungara
Imagine atasata: Russia_679077.jpg


Arma beneficia de un reazem bipod, plasat la doua treimi din lungimea tevii si avea un design relativ simplu, toate partile componente avand sectiunea rotunda.
Alimentarea se facea dintr-un incarcator curbat, plasat pe stanga armei, cu o capacitate de 30 de focuri( 25 pentru varianta cal.8x56). Avea posibilitatea sa traga la foc semiautomat sau automat, in functie de cat de mult era apasat tragaciul(prevazut cu doua pozitii, pentru cele doua moduri de operare - prima pozitie pentru semi, iar a doua pentru auto).Rata practica de foc se plasa undeva la 650-700 de lovituri pe minut.
Folosea trei tipuri de munitie, calibru 7.92×57mm Mauser, 8×56mmR 31.M si 7×57mm Mauser(cele 47 de bucati pentru El Salvador).
Designul acestei mitraliere a servit drept inspiratie la aparitia celorlalte surate celebre, MG 34 si chiar 42, iar in variantele Rheinmetall MG 15 cu magazie dubla, de 75 de focuri( Flugzeugmaschinengewehr 15) si MG 17(md.1936 cu o rata de foc marita la 1200 lovituri/minut) a fost utilizata de Luftwaffe, la bordul bombardierelor sale, pana in anul 1942-1943;
dupa aceasta data s-a renuntat la serviciile ei, noile avioane aparute fiind mult prea mari si puternice pentru capacitatea si posibilitatile armei.
Stocul ramas a fost modificat pentru utilizare terestra (prin adaugarea bipodului) si a intrat in dotarea infanteriei.

Versiunea MG 15 cu magazie dubla, de 75 de lovituri.
Imagine atasata: mg-15-machine-gun-1.jpg

Aceasta postare a fost editata de Longinus: 27 March 2013 - 10:29 PM


Arata acest topic


  • 3 Pagini +
  • 1
  • 2
  • 3
  • Nu puteti crea un topic nou
  • Nu puteti replica pe acest topic

1 useri citesc topicul
0 membri, 1 vizitatori, 0 utilizatori anonimi
