Coltul cu decolare verticala Multe Harriere si alte surprize :)

#1 Useril este offline   1-0-9

  • Membru senior
  • Grup: Moderator
  • Postari: 3908
  • Inregistrat: 10-December 04
  • Location:Bucuresti

Postat 10 January 2010 - 08:22 PM

Credeati ca stau? :))
M-am apucat printre altele si de citeva Harriere.
Dupa multa lene si c@iala, m-am hotarit sa le prezint aici.
In ordine alfabetica incep cu FA-2ul de la Airfix, un kit new tool nou noutz.
Destul de simplut, cu gravaje in negativ dar greoaie, este totusi suficient de detaliat si mai ales ieftin.

Cutia, modelul nou, foarte atragatoare:
Imagine postata

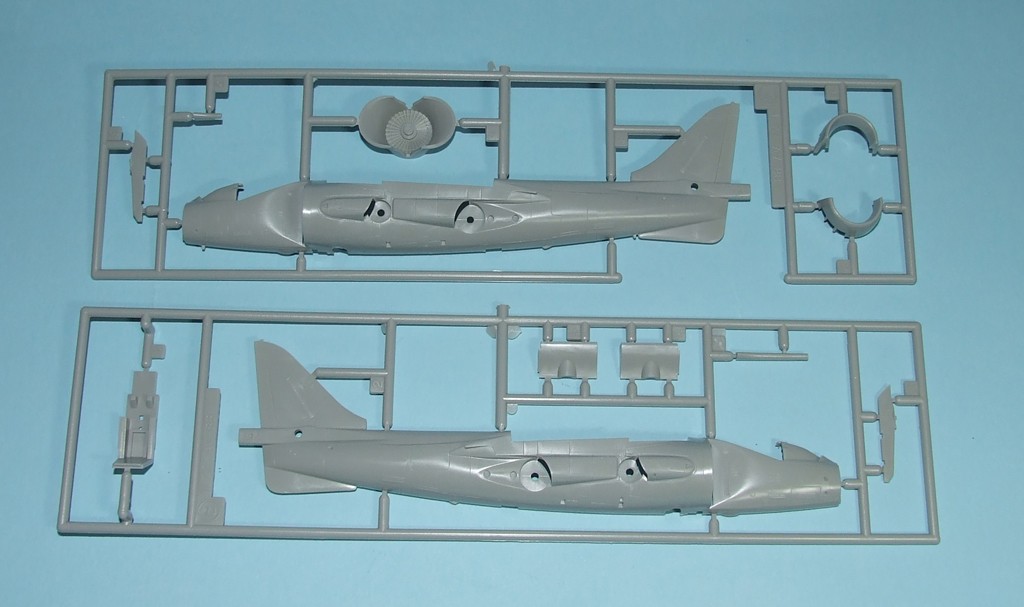

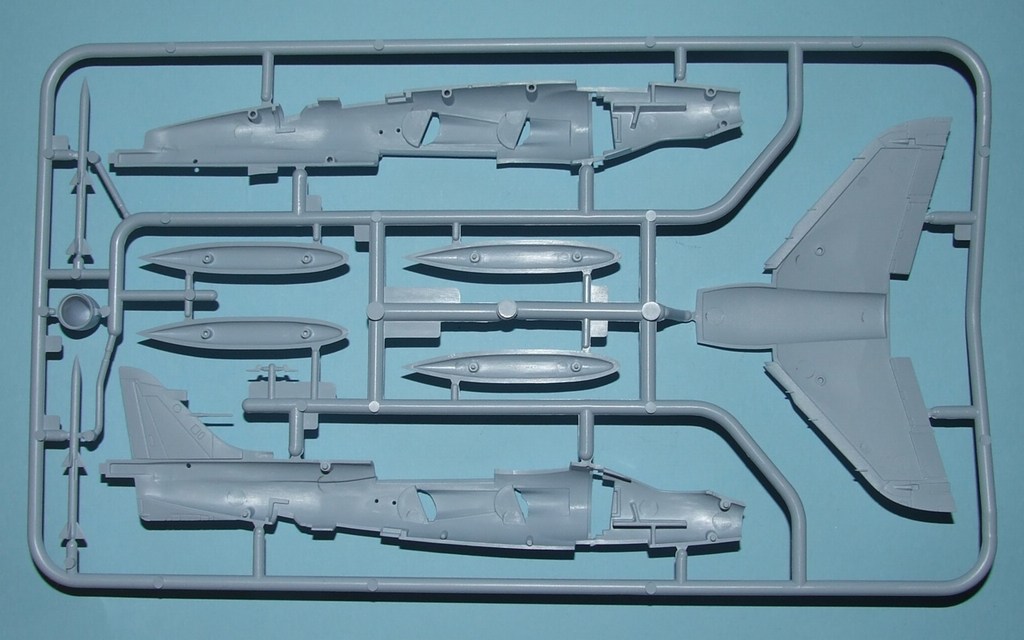

Inauntru:
Imagine postata
Imagine postata
Imagine postata

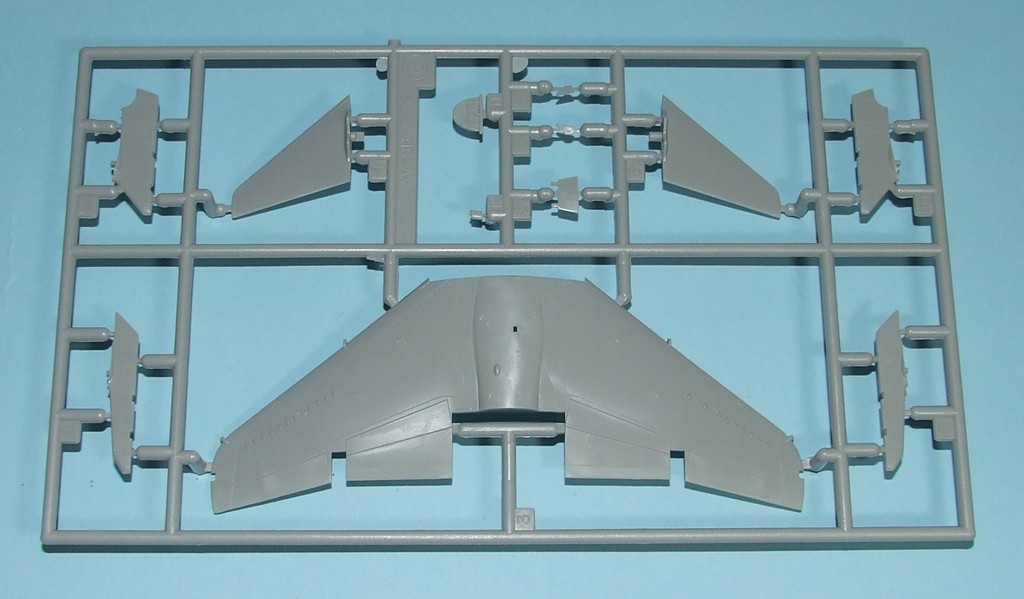

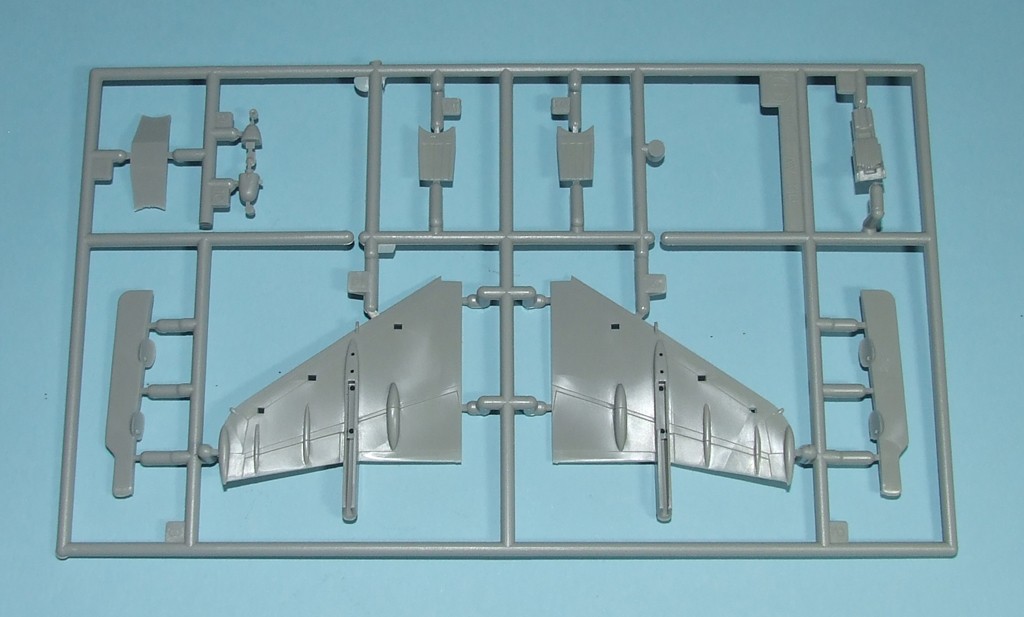

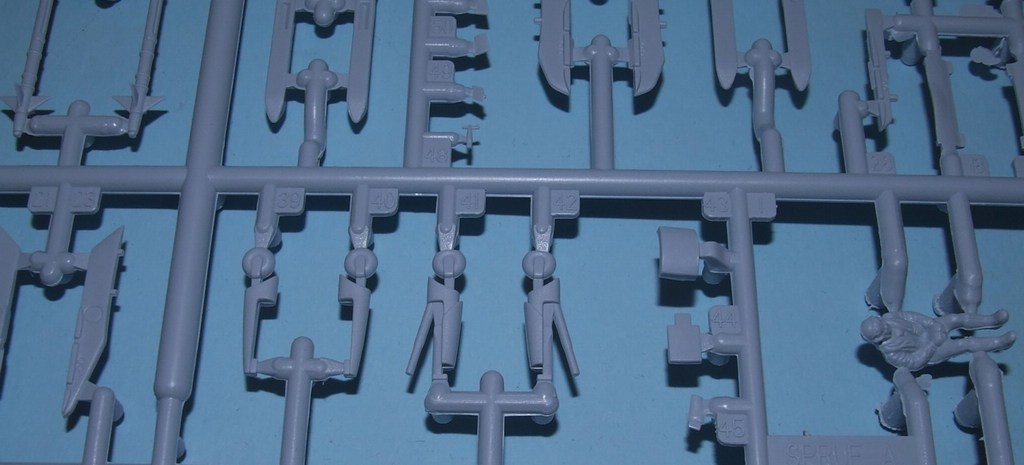

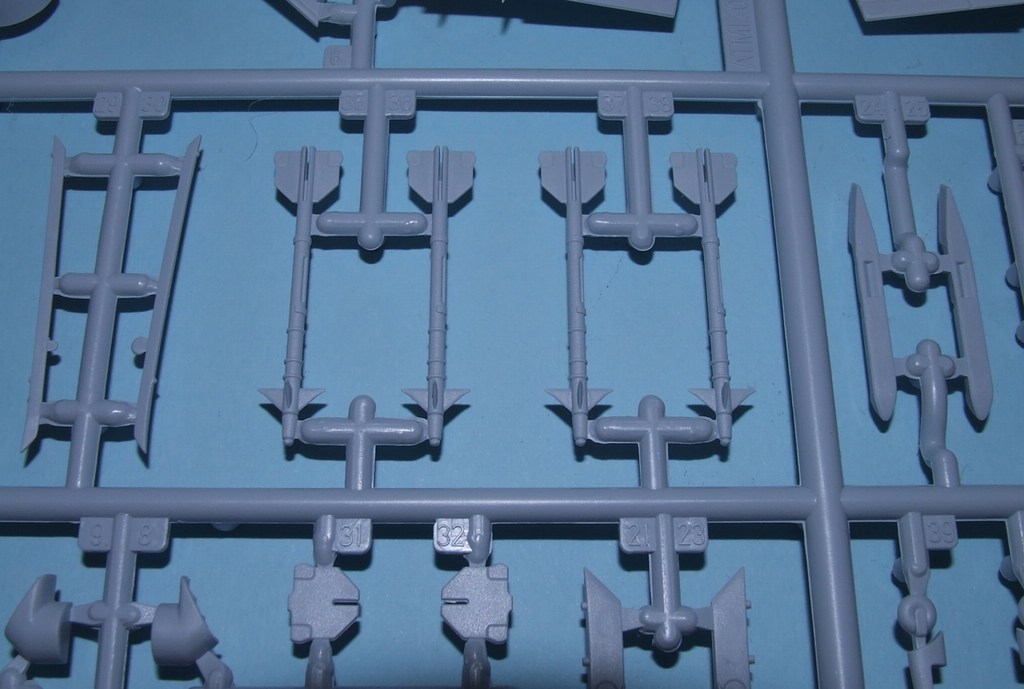

Detalii:

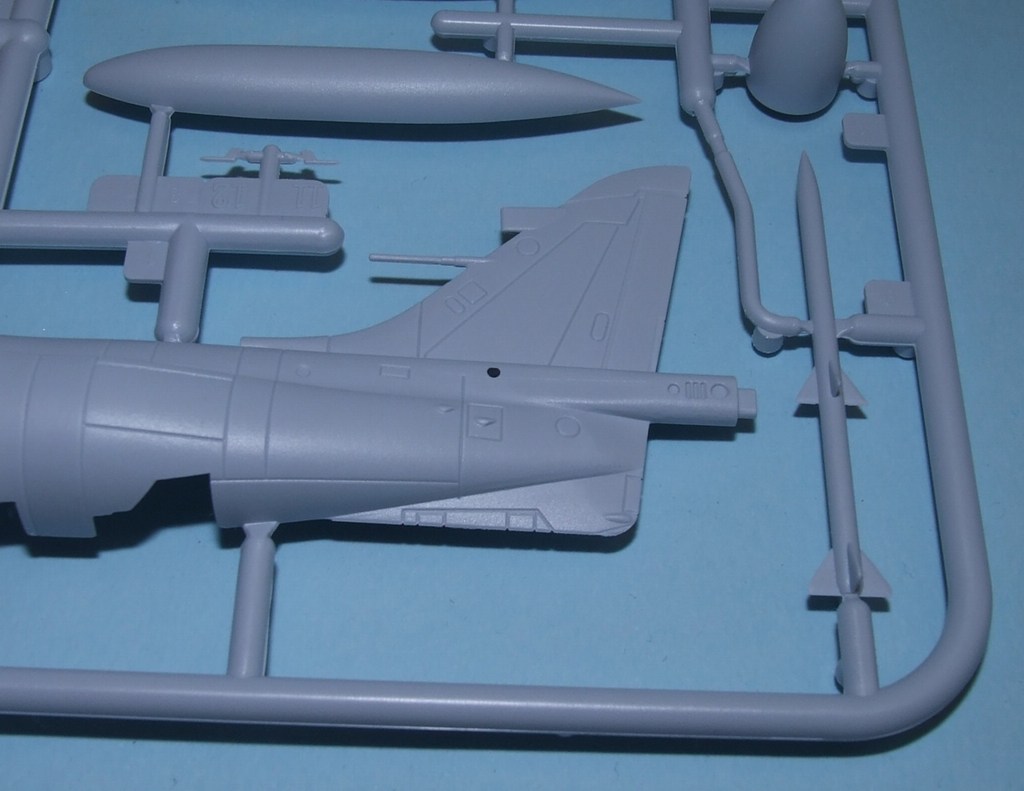

Imagine postata
Imagine postata
Imagine postata
Imagine postata
Imagine postata

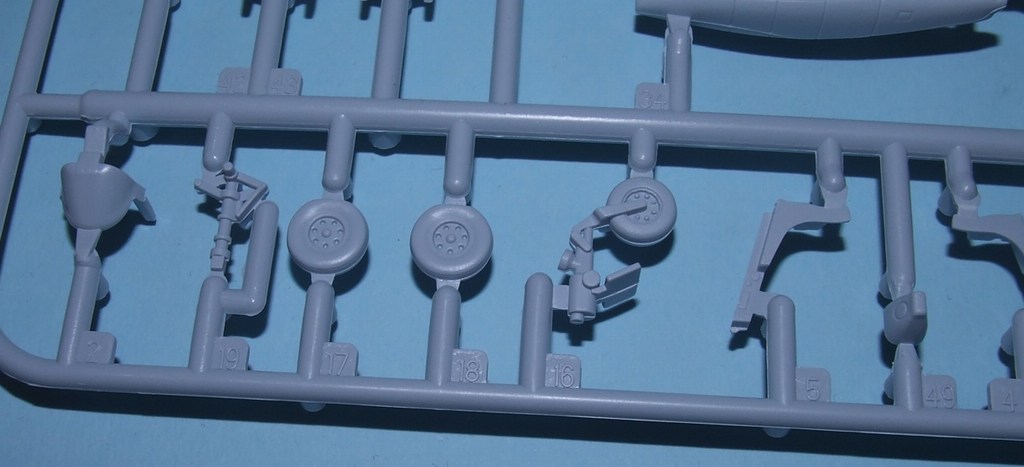

In vreme ce unele piese sunt simplificate (vezi rotitele auziliare), alte detalii sunt surprinzator de finute si bine-venite.

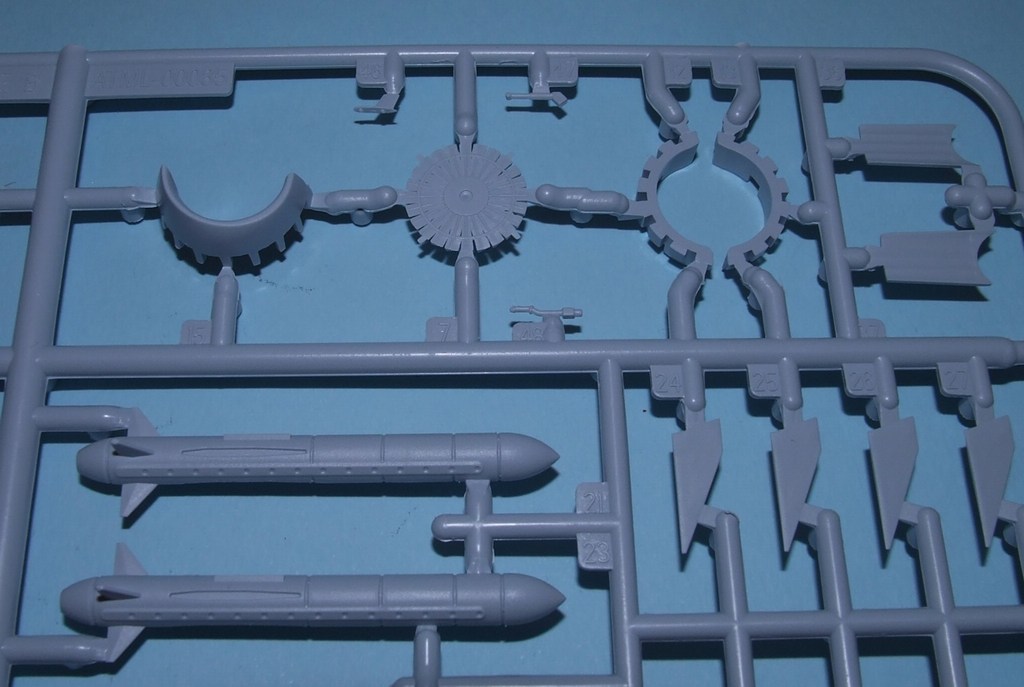

Rotile sint "ingreunate" deja, avem diverse optiuni de armament, inclusiv rachete antinava Sea-Eagle.
Locasurile trenului si ale frinei aerodinamice sint de asemenea bine detaliate.

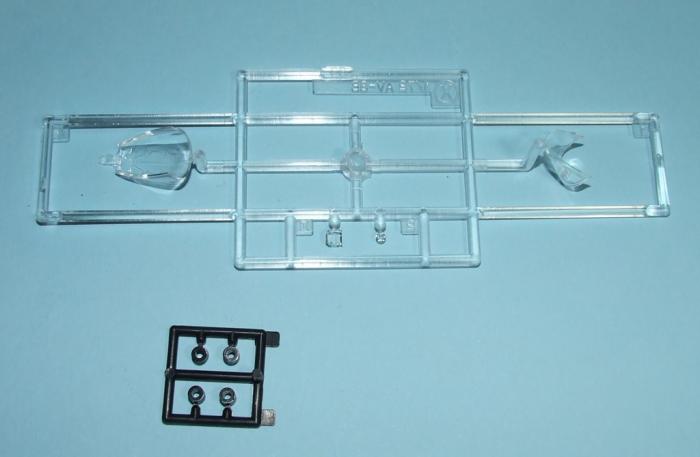

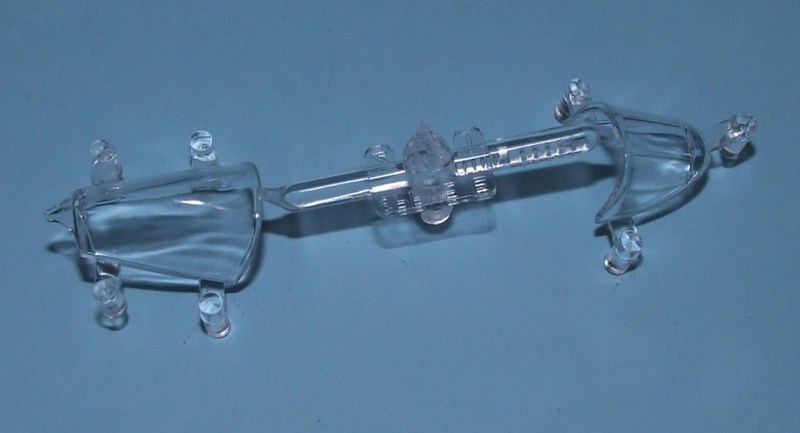

Cupola:
Imagine postata

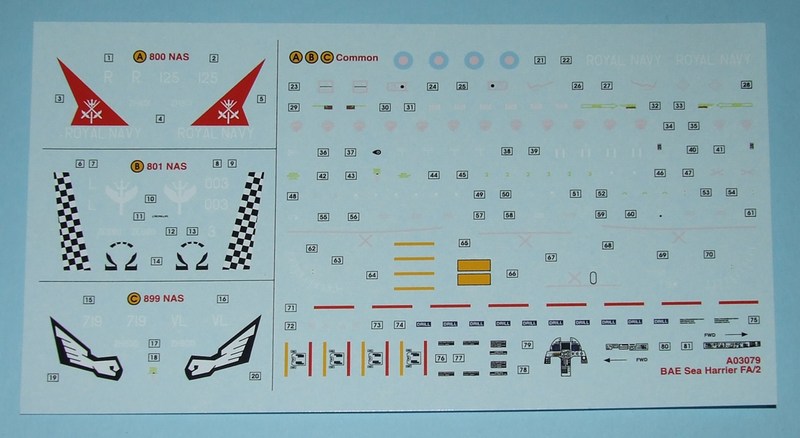

Decalul, foarte bine printat, permite trei variante de FA2:
Imagine postata

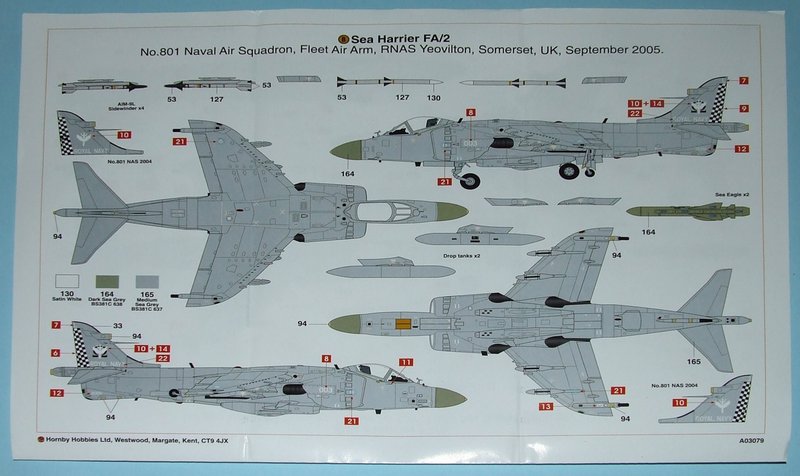

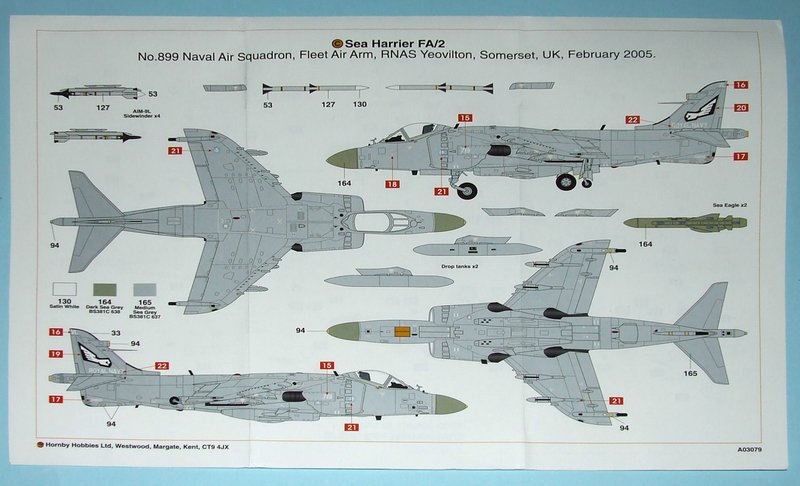

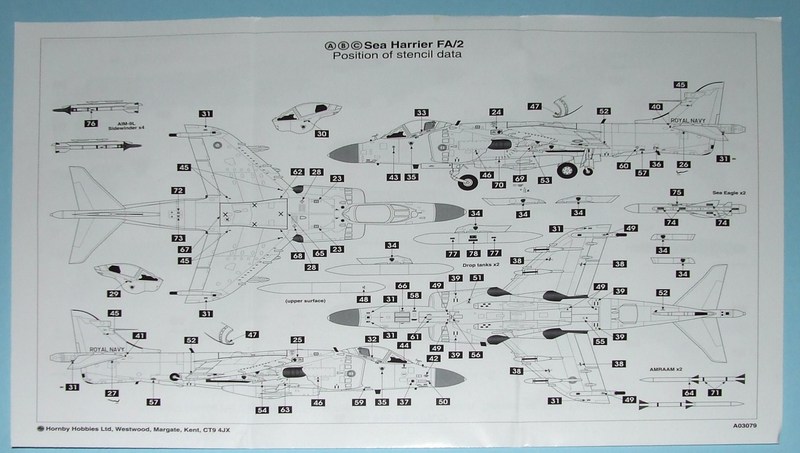

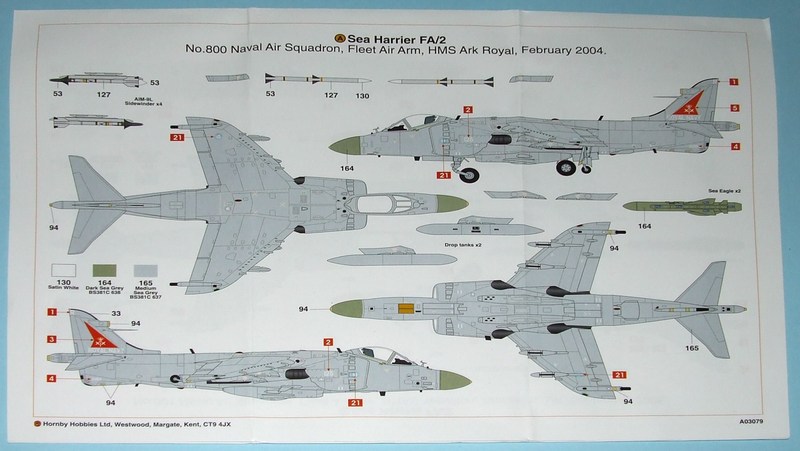

Instructiunile de vopsire, printate color pe hirtie de calitate, m-au surprins placut:
Imagine postata
Imagine postata
Imagine postata
Imagine postata

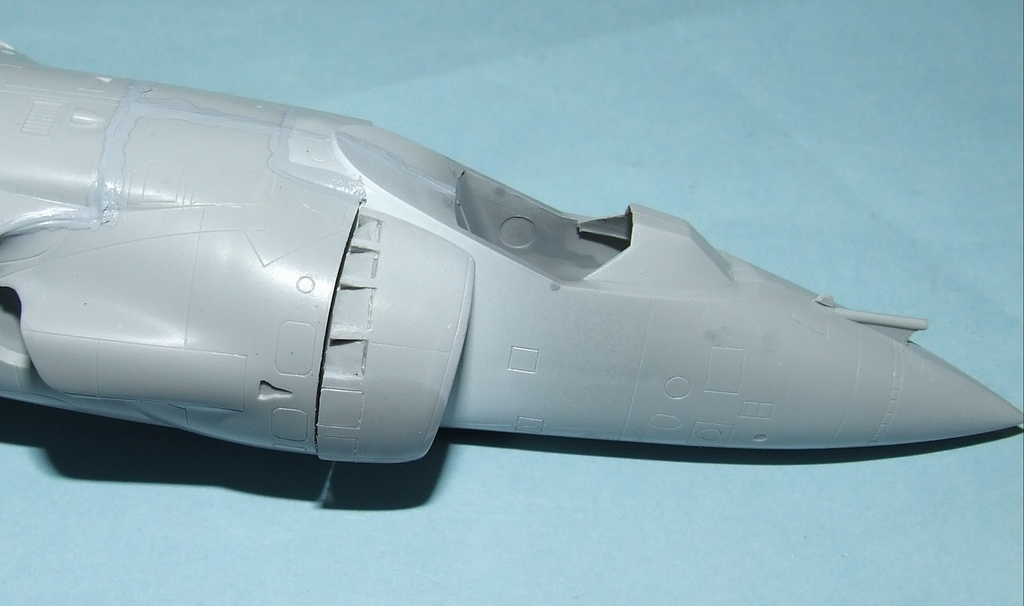

M-am apucat de treaba. Piesele se potrivesc destul de bine.

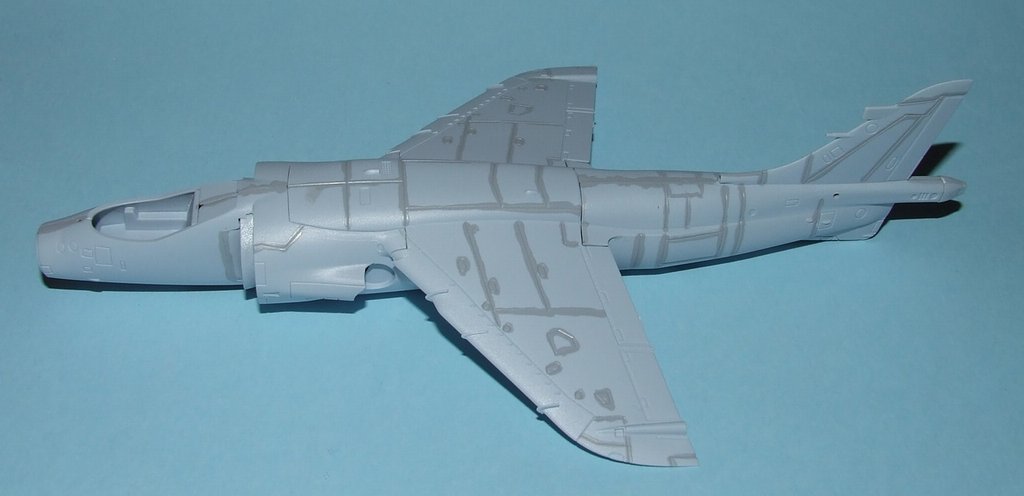

Am aplicat cu pensula Mr. Surfacer pe toate liniile de panou, intr-o incercare de a le mai micsora un pic:
Imagine postata

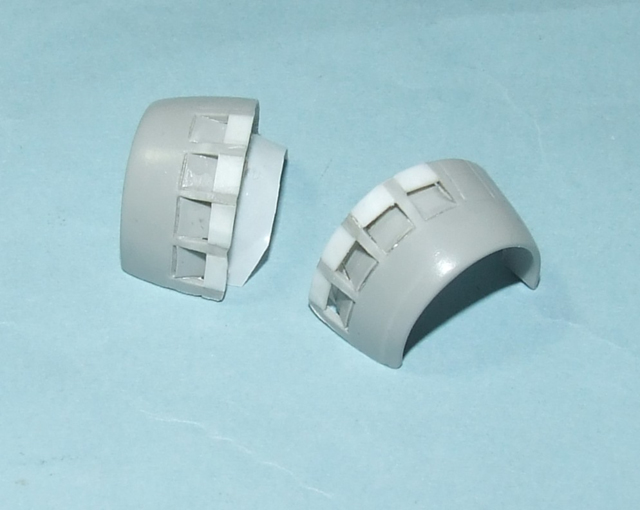

Am decupat si ascutit interiorul prizelor auxiliare.
Imagine postata

Acum se vad mai bine:
Imagine postata

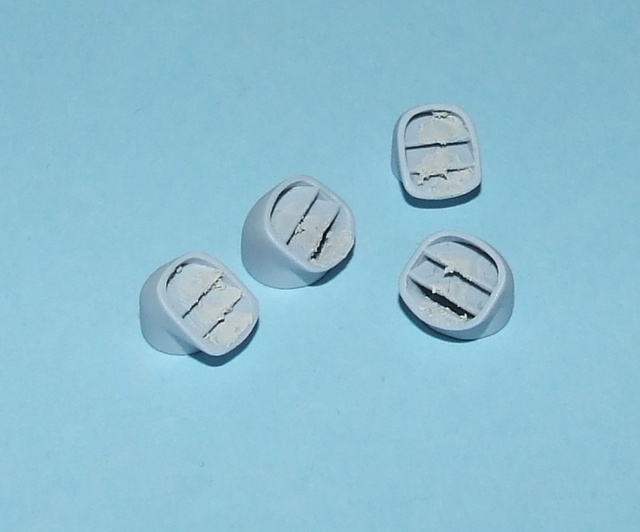

Am lipit si kituit efuzoarele:
Imagine postata

#2 Useril este offline   1-0-9

  • Membru senior
  • Grup: Moderator
  • Postari: 3908
  • Inregistrat: 10-December 04
  • Location:Bucuresti

Postat 10 January 2010 - 10:01 PM

M-am apucat si de doua kituri de la Italeri. FRS 1 si GR7
N-o sa fac un preview al kiturilor, deoarece sint foarte cunoscute.
Pentru Frs gasiti aici, pentru Gr-7 aici.

Voi spune doar ca FRS 1 de la Italeri (ESCI) este cel mai bun in 1/72 ( Peste Hasegawa, Fujimi si Airfixul nou . Airfixul vechi, Heller, Frog si Matchbox ies din discutie), in vreme ce GR-7 e cu siguranta cel mai prost :) . L-am inhatat acum un an-doi la tombola anuala si am hotarit in sfirsit sa-l fac, asa prost cum e.

Ce am apucat sa fac la FRS :
Am taiat si repozitionat prizele auxiliare (la sol stateau deschise iar in kit erau deschise).

Imagine postata
Imagine postata
Imagine postata
Imagine postata











La GR-7 a fost mult mai mult de munca.

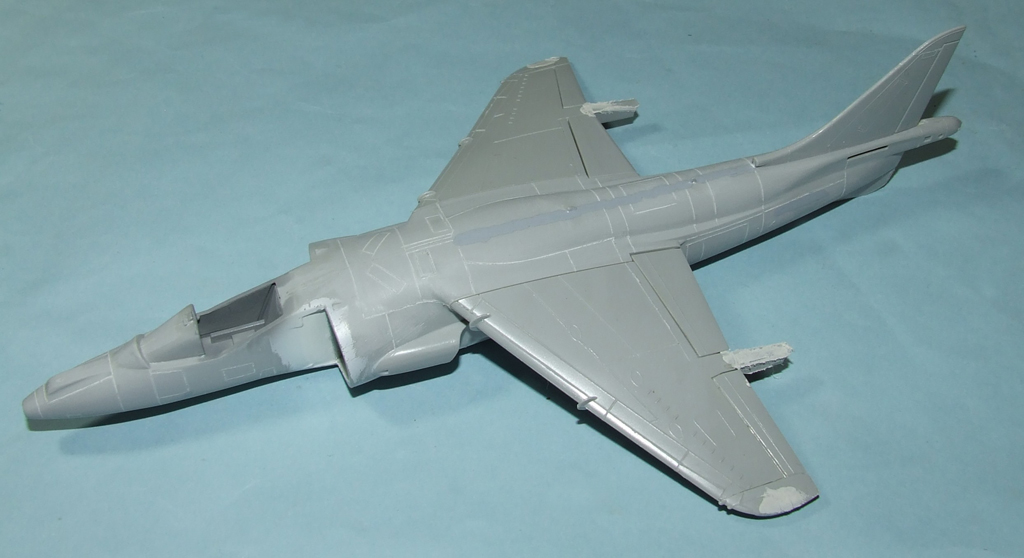

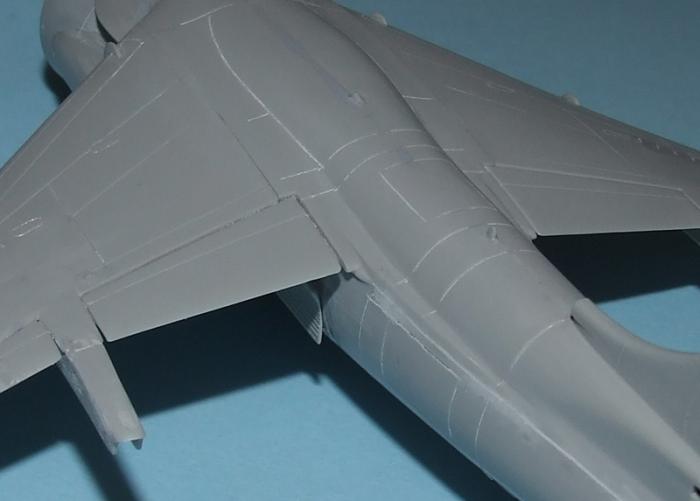

L-am regravat cu totul. Piesele se imbina ingrozitor.
Imagine postata


Ca si la FRS, am taiat prizele auxiliare si le-am repozitionat deschise.
Prizele principale nu se continuau inauntru pina la motor, asa ca am folosit
foita de plastic pentru a crea un racordaj, ca o pilnie.
Imagine postata

Placa de protectie termica de la efuzoarele din spate e turnata odata cu fuselajul, apare groasa ca un blindaj.
Imagine postata

Cu mare grija am bagat cutterul si smirghel si am subtiat-o, acum arata mai normal.
Imagine postata

Acum stam cam asa:

FRS are prizele lipite, vopsite si mascate (sper sa nu patesc ce am patit la U2...

Imagine postata


Gr-7 are citeva piesisoare noi lipite : lerx-urile, citeva prize si antenute ECM, precum si containerul de decoyuri pe intrados.
I-am decupat si locasul frinei aerodinamice, care intotdeauna statea deschisa la sol ( multe kituri ignora acest fapt).
O frina de rezerva o am de la FRS , asa ca am scapat de scratch.

Imagine postata
Imagine postata

Aceasta postare a fost editata de 1-0-9: 10 January 2010 - 09:48 PM


#3 Useril este offline   busila

  • Membru senior
  • Grup: Members
  • Postari: 1822
  • Inregistrat: 20-August 08
  • Location:ALBA-IULIA
  • Interests:AVIATIE

Postat 10 January 2010 - 10:13 PM

excelent,multa munca,da' merita(pe mine ma omoara inca regravarile).
asteptam cu interes continuarea

#4 Useril este offline   teh

  • Membru senior
  • Grup: Members
  • Postari: 424
  • Inregistrat: 26-August 06

Postat 10 January 2010 - 10:34 PM

Mi-am luat o bere şi urmăresc cu interes. :whistle: :punk: :lol:

#5 Useril este offline   Bazu

  • 'al mai pletos
  • Grup: Members
  • Postari: 604
  • Inregistrat: 09-March 07
  • Location:Delft/Rotterdam

Postat 11 January 2010 - 03:13 AM

Citeaza

Credeati ca stau? :))

Nu chiar. Stau altii si pentru tine...

De cand m-am bagat in calculele Kfir-ului, am inceput sa le gust mai mult pe astea dupa '45. Desteapta proiectare la Harrier

Aceasta postare a fost editata de Bazu: 11 January 2010 - 03:21 AM


#6 Useril este offline   Z-mare

  • Membru senior
  • Grup: Moderator
  • Postari: 11661
  • Inregistrat: 07-December 04
  • Location:Sebes -Alba

Postat 11 January 2010 - 10:18 AM

Cindva au fost pasiunea mea! Am avut toate variantele aparute la Italeri plus una de la Matchbox (care imi pare ca-i acum la Airfix?). Ceva munca la ele, dar rezultatele sunt frumoase! Spor mestere!

#7 Useril este offline   1-0-9

  • Membru senior
  • Grup: Moderator
  • Postari: 3908
  • Inregistrat: 10-December 04
  • Location:Bucuresti

Postat 13 January 2010 - 11:21 PM

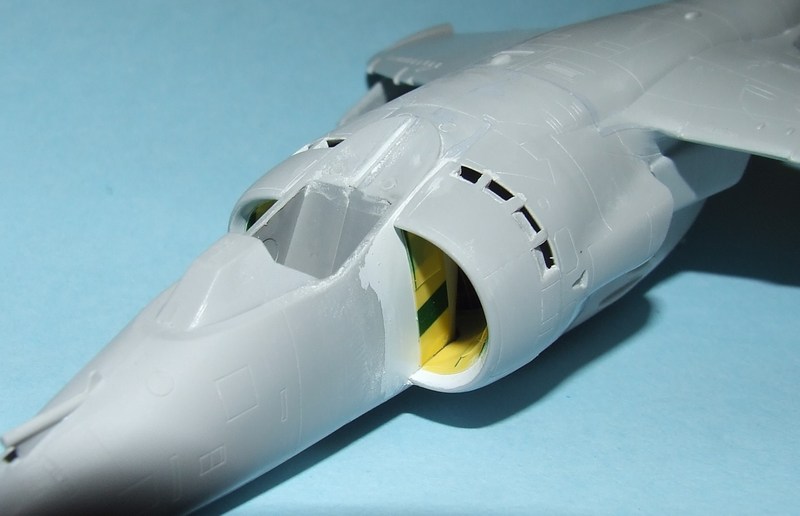

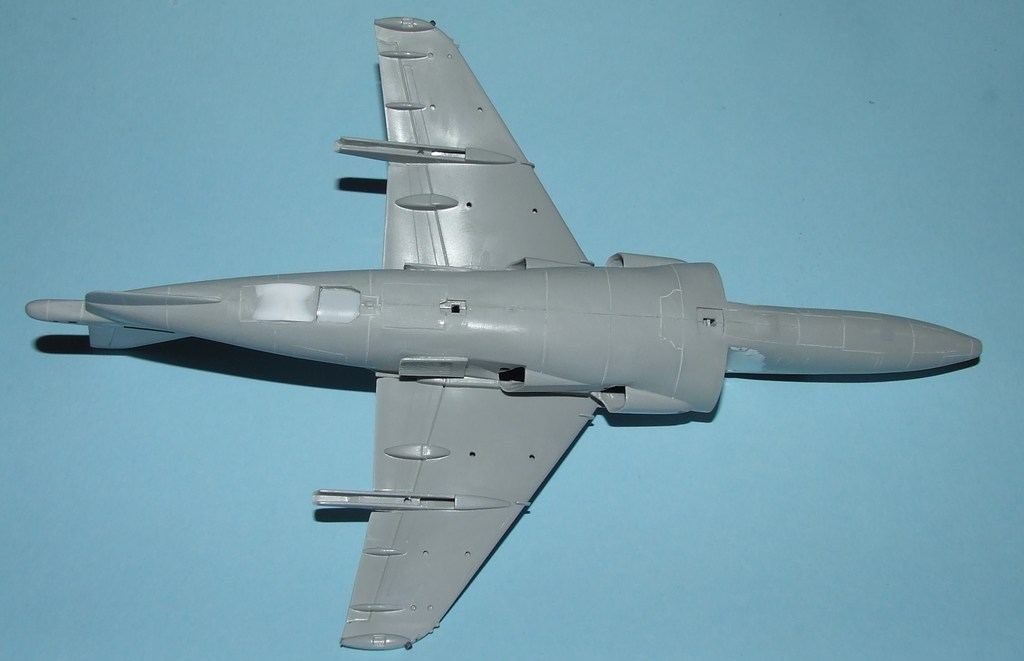

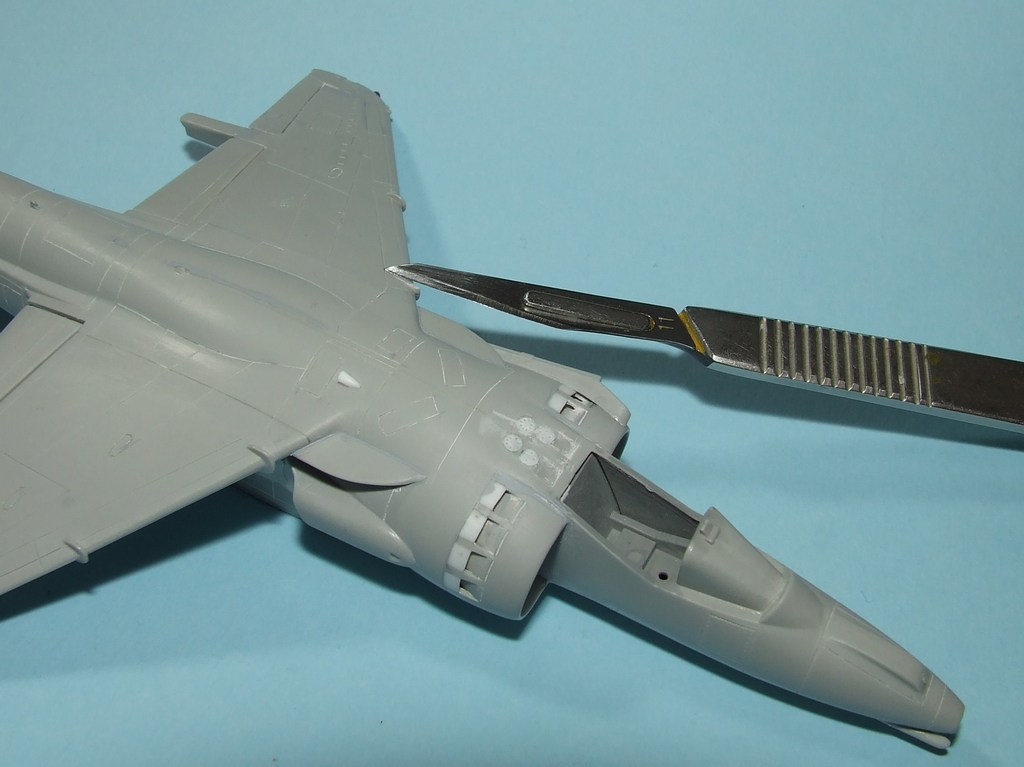

Am mai lucrat la FA-2 si Gr-7, acum ambele au prizele lipite si mascate.

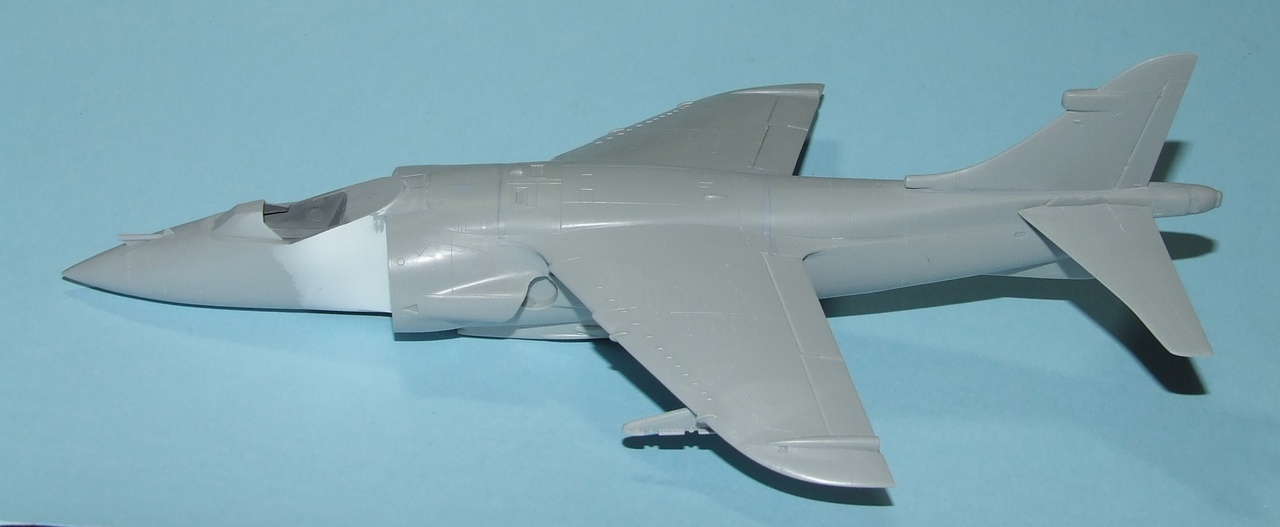

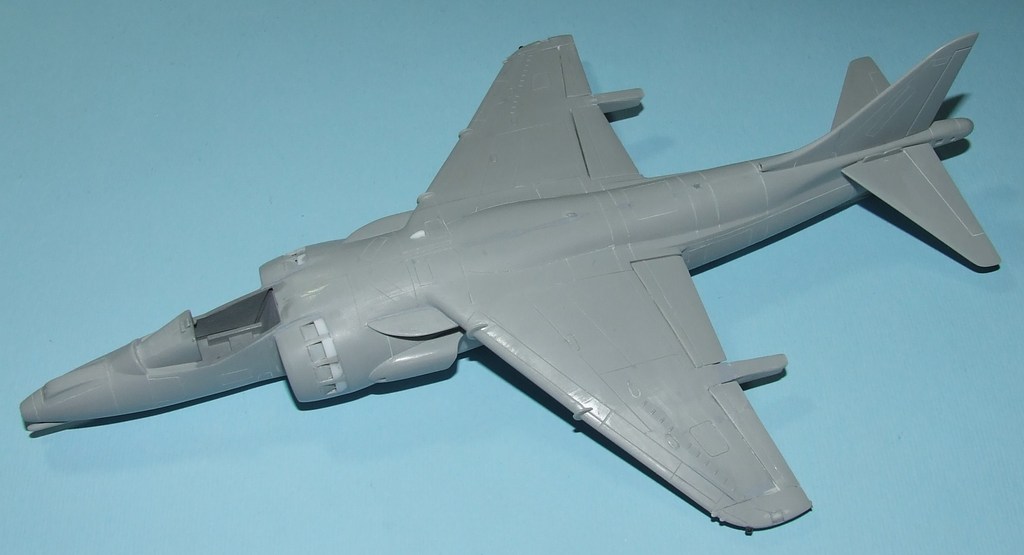

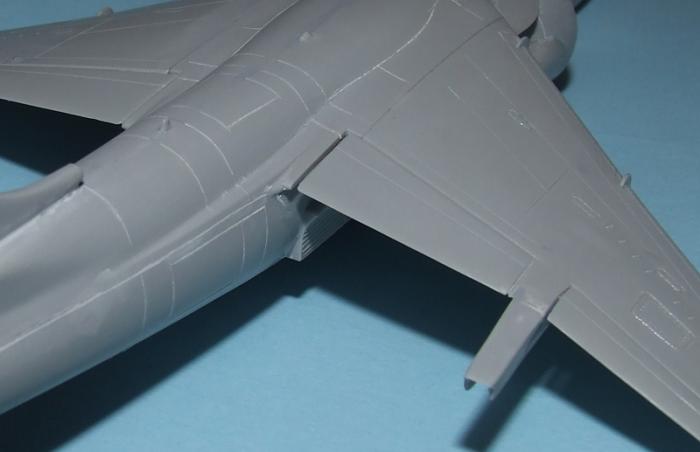

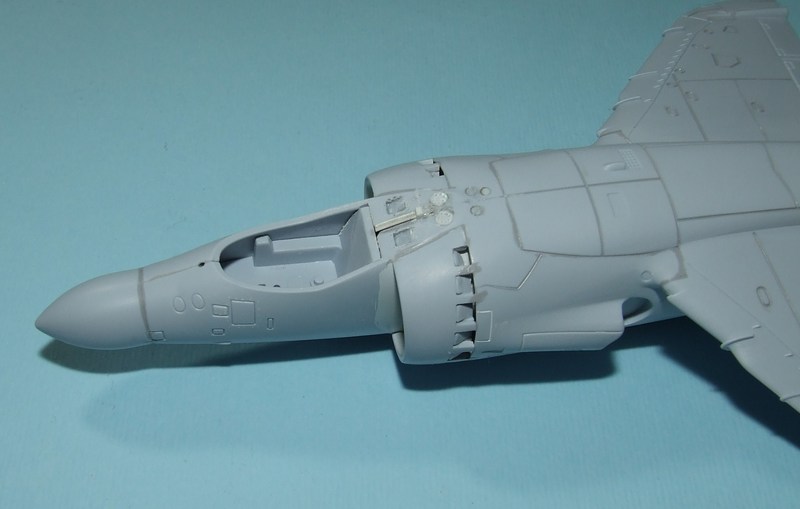

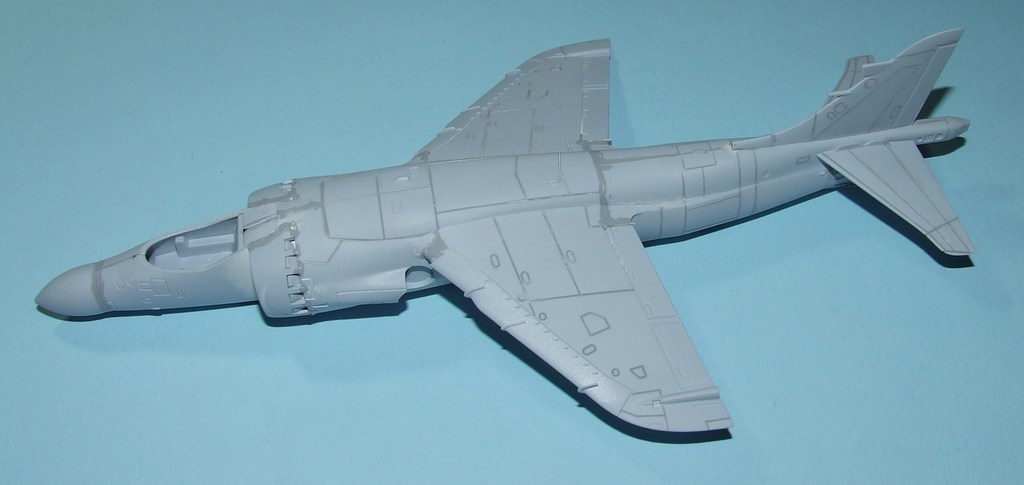

La FA-2 am lipit aripa, s-a imbinat surprinzator de bine cu fuselajul. Nu la fel a fost cazul cu botul si prizele de aer.

Imagine postata

Gr-7 a mai primit prizele si ceva antenute :

Imagine postata

Acum toate trei (FRS-1, Fa-2 si Gr-7) sunt cam la acelasi nivel de finalizare.
Problema e ca am mai primit doua (AV-8B) si mai urmeaza sa-mi soseasca inca 5 (2xGr-7, un Gr-3, un Gr-1 si un AV-8B Plus)
...ce sa fac, ce sa fac :))

#8 Useril este offline   goposaurus

  • Membru senior
  • Grup: Members
  • Postari: 2046
  • Inregistrat: 22-June 06
  • Location:Bucuresti
  • Interests:Aviatia, in general

Postat 14 January 2010 - 08:54 AM

Pai, daca vrei, iti mai dau si eu de facut vreo 3: FRS1 si GR7 de la Italeri, FA2 de la MPM... :clapping:

#9 Useril este offline   1-0-9

  • Membru senior
  • Grup: Moderator
  • Postari: 3908
  • Inregistrat: 10-December 04
  • Location:Bucuresti

Postat 16 January 2010 - 12:52 AM

Citeaza

Pai, daca vrei, iti mai dau si eu de facut vreo 3: FRS1 si GR7 de la Italeri, FA2 de la MPM...

Nuuuuuuuu, sarumana!

Am primit azi cele doua bijuterii de la Esci, Gr-1 si Gr-3.
In esenta sunt identice cu FRS-1, cu cite un cadru schimbat, in functie de varianta.
Am lucrat repede si la ele, se imbina usurel.

Gr-1 va avea un camo tabacit de iarna:
Imagine postata

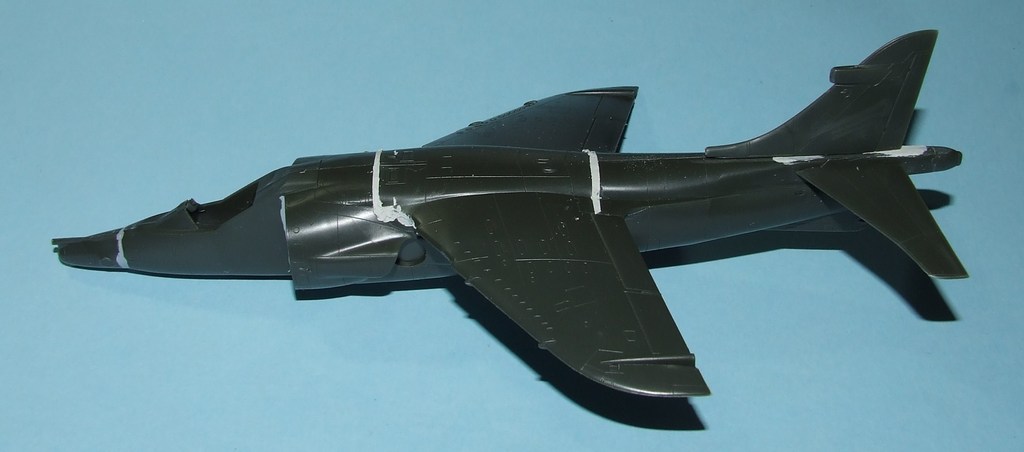

Gr-3 va fi un veteran din Falklands:
Imagine postata

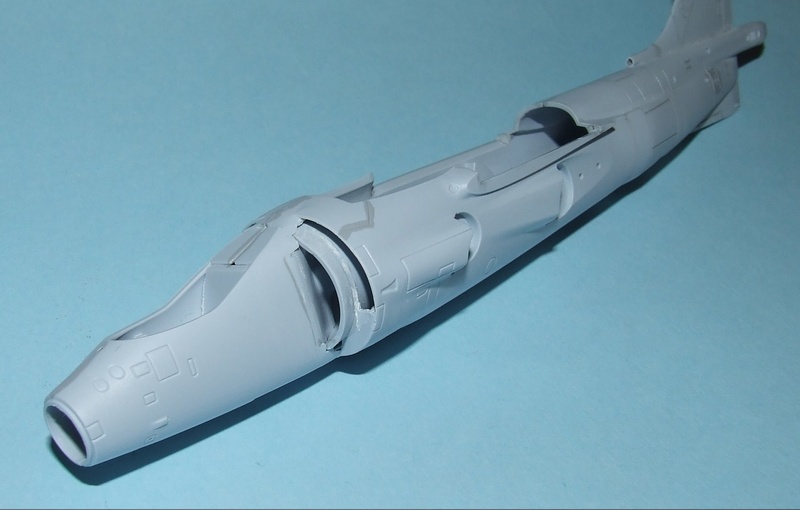

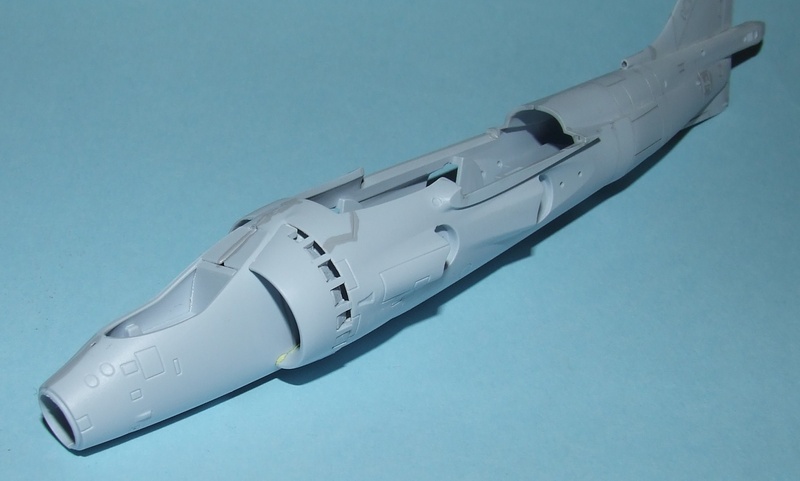

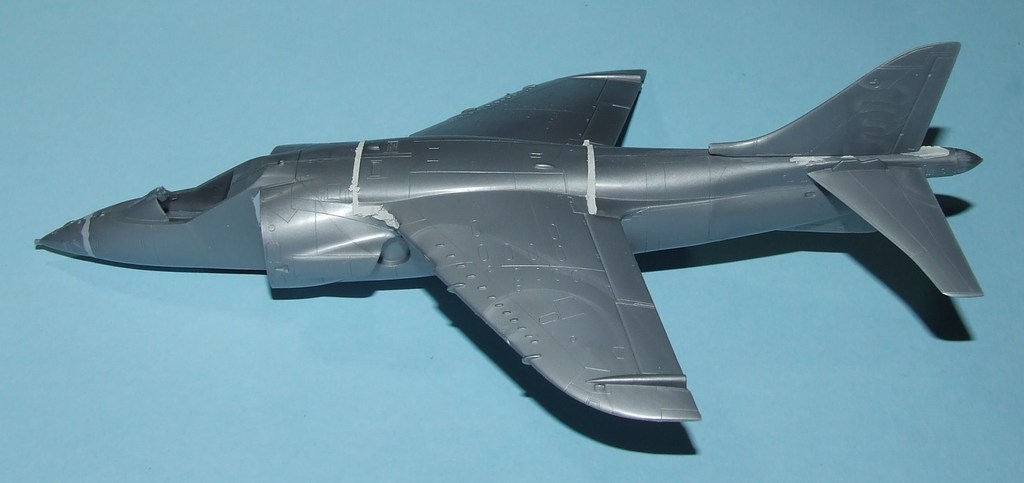

Cam asa stau acum, inainte sa lipesc fuselajul anterior si prizele, trebuie sa dau cu vopsea alba .
Imagine postata
Imagine postata

#10 Useril este offline   1-0-9

  • Membru senior
  • Grup: Moderator
  • Postari: 3908
  • Inregistrat: 10-December 04
  • Location:Bucuresti

Postat 16 January 2010 - 01:22 AM

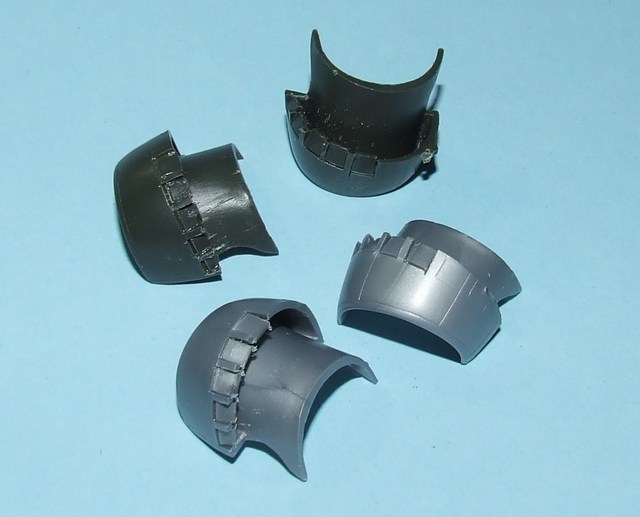

Ca si la celelalte, am decupat si deschis prizele auxiliare:
Imagine postata

#11 Useril este offline   1-0-9

  • Membru senior
  • Grup: Moderator
  • Postari: 3908
  • Inregistrat: 10-December 04
  • Location:Bucuresti

Postat 17 January 2010 - 01:21 AM

FA2:

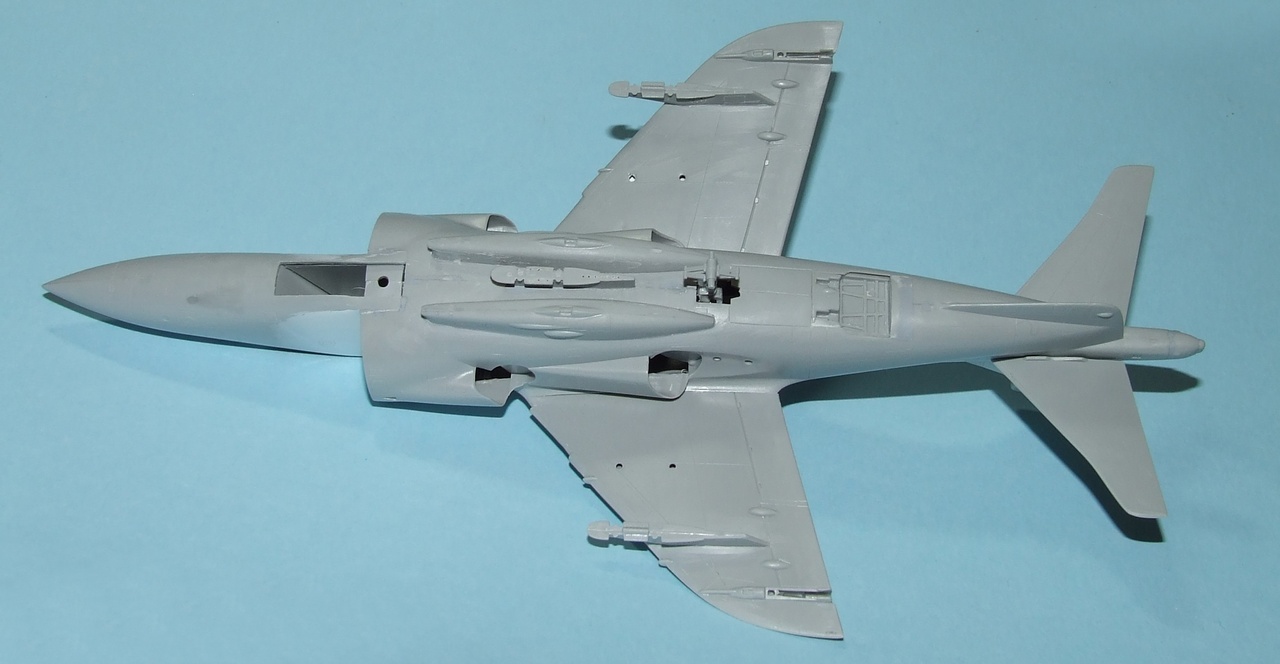

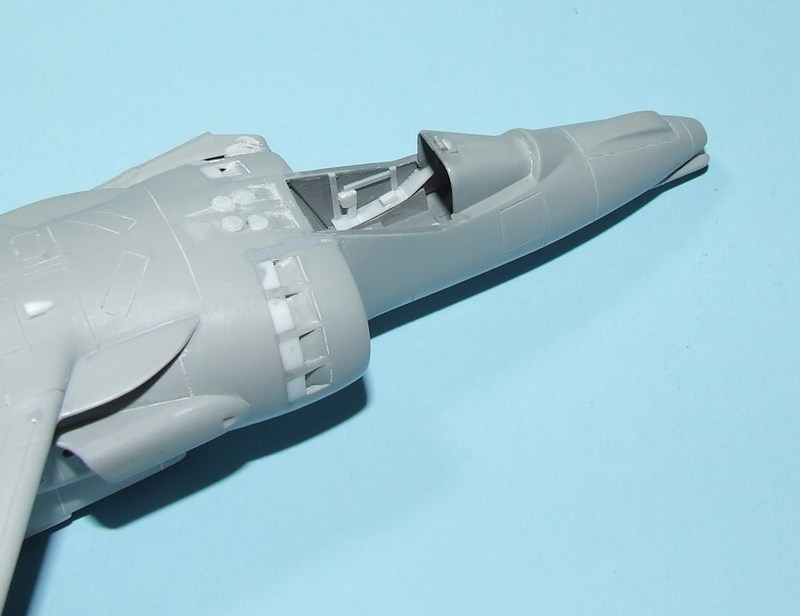

Am mai scratchuit ceva in spatele cockpitului si lansatoare de Amraam.
Curios, desi pe cutie e prezentat un model cu Amraam sub burta, inauntru nu avem pilonii.
Am modificat unii de la un vechi f-16 italeri.

Imagine postata

Imagine postata

#12 Useril este offline   1-0-9

  • Membru senior
  • Grup: Moderator
  • Postari: 3908
  • Inregistrat: 10-December 04
  • Location:Bucuresti

Postat 17 January 2010 - 04:19 PM

Gr-7:

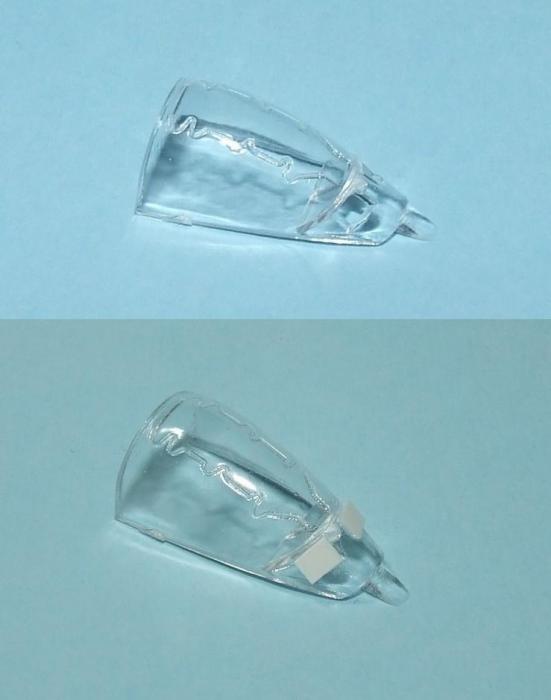

Modelul de la Italeri are doua orificii dubioase in cupola.
Am lipit doua bucatele de plastic acolo urmind a le contura mai incolo:
Imagine postata

#13 Useril este offline   1-0-9

  • Membru senior
  • Grup: Moderator
  • Postari: 3908
  • Inregistrat: 10-December 04
  • Location:Bucuresti

Postat 17 January 2010 - 07:31 PM

Tot GR7:

Am lipit carenajul probei de realimentare, am mai detaliat un pin spatele cockpitului si am inceput sa indepartez micile cutite aerodinamice de la baza aripilor. (nu stiu ce e cu ele la kitul italeri...in realitate nu apar nici la Av-8urile americane nici la Gr5-7 britanice)
Imagine postata

#14 Useril este offline   danusmaximus

  • Membru senior
  • Grup: Members
  • Postari: 3262
  • Inregistrat: 01-September 06

Postat 17 January 2010 - 09:17 PM

Mare Maestru,in zbor,prizele pe care le-ai deschis,sint inchise?

#15 Useril este offline   1-0-9

  • Membru senior
  • Grup: Moderator
  • Postari: 3908
  • Inregistrat: 10-December 04
  • Location:Bucuresti

Postat 17 January 2010 - 09:57 PM

Citeaza

in zbor,prizele pe care le-ai deschis,sint inchise?

Cam da...eu asa am vazut prin poze.

#16 Useril este offline   1-0-9

  • Membru senior
  • Grup: Moderator
  • Postari: 3908
  • Inregistrat: 10-December 04
  • Location:Bucuresti

Postat 18 January 2010 - 12:24 AM

Gr-7.
Am mai pus citeva detalii in cockpit.
Imagine postata

Am decis sa nu folosesc decalurile si sa refac pe cit posibil
toate cinci tablourile de bord conform fotografiilor.
Imagine postata

Cind imi amintesc unde am pus acele-preducele, o sa fac si cadranele instrumentelor :))

Aceasta postare a fost editata de 1-0-9: 18 January 2010 - 12:25 AM


#17 Useril este offline   1-0-9

  • Membru senior
  • Grup: Moderator
  • Postari: 3908
  • Inregistrat: 10-December 04
  • Location:Bucuresti

Postat 19 January 2010 - 11:57 PM

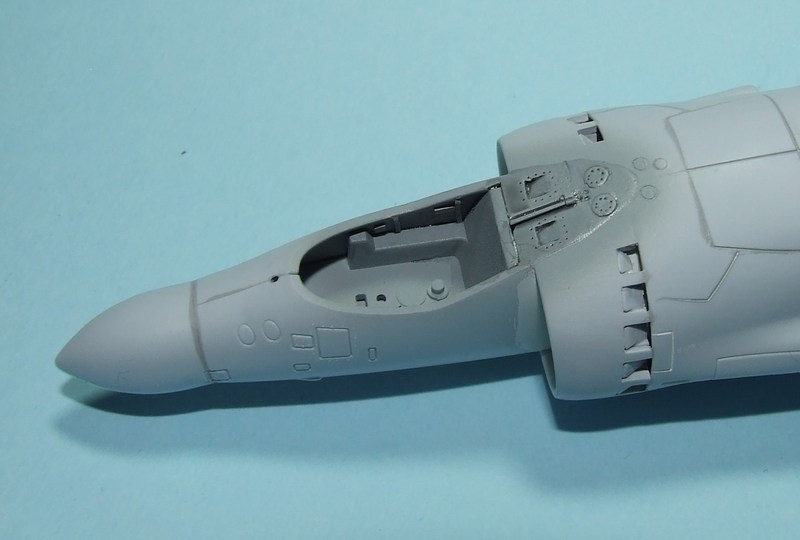

Am pus citeva cutiute si ranforsari prin cockpituri
(unele la misto, altele pe bune, in functie de ce poze am avut la dispozitie).
Mare lucru n-o sa se vada odata montate scaunele.

FRS-1:
Imagine postata

FA-2
Imagine postata

GR-7
Imagine postata

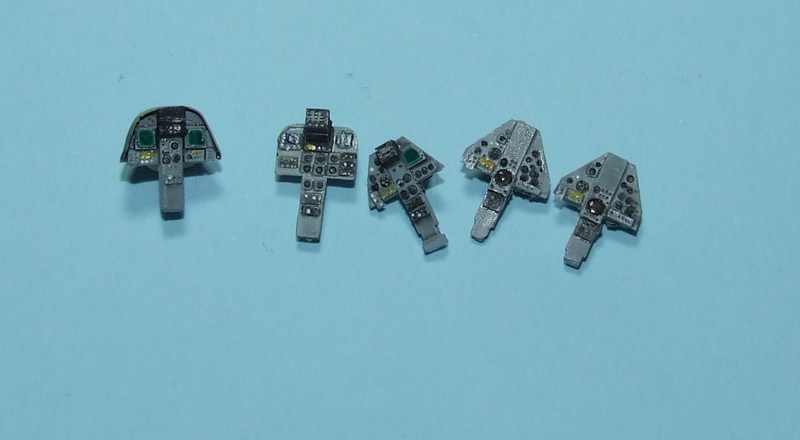

Am vopsit tablourile de bord, mai trebuie ceva retusuri ici-colo.
De la stinga la dreapta, Fa-2. Gr-7, Frs-1, Gr-1 si Gr-3

Imagine postata

#18 Useril este offline   Z-mare

  • Membru senior
  • Grup: Moderator
  • Postari: 11661
  • Inregistrat: 07-December 04
  • Location:Sebes -Alba

Postat 20 January 2010 - 10:19 AM

Citeaza

Modelul de la Italeri are doua orificii dubioase in cupola.
Mestere, ia vezi, alea nu cumva trebuie sa fie acolo??? :whistle:

Aceasta postare a fost editata de Z-mare: 20 January 2010 - 10:19 AM


#19 Useril este offline   1-0-9

  • Membru senior
  • Grup: Moderator
  • Postari: 3908
  • Inregistrat: 10-December 04
  • Location:Bucuresti

Postat 20 January 2010 - 11:37 AM

Sub nici o forma !!! Pai n-am vorbit? Am si sunat inainte, sa fie bine, sa nu fie rau !

Uite cum ar trebui sa arate cupola de Gr-7.
Imagine postata

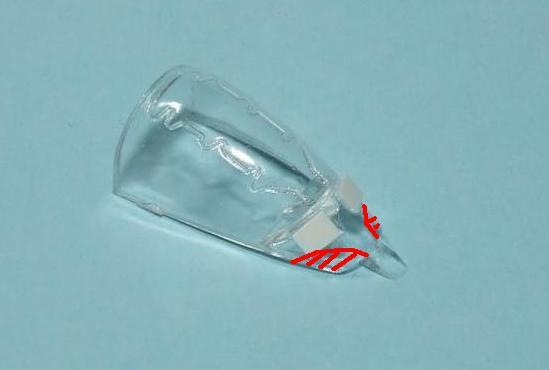

Acum ce modificari trebuie (si au fost intre timp) facute:
Imagine postata

#20 Useril este offline   1-0-9

  • Membru senior
  • Grup: Moderator
  • Postari: 3908
  • Inregistrat: 10-December 04
  • Location:Bucuresti

Postat 20 January 2010 - 11:31 PM

Asaaaa, azi mi-au sosit doua Harrier Gr-7 de la revell (da, cu r mic).
Kitul este de fapt Gr-7 de la Hasegawa, la rindul sau derivat direct din kitul de Av-8B, "dezamericanizat".

Cutia:
Imagine postata

Dragut, nu? Nu...Revell practic cere 98 Ron pe o cutie aproape goala.

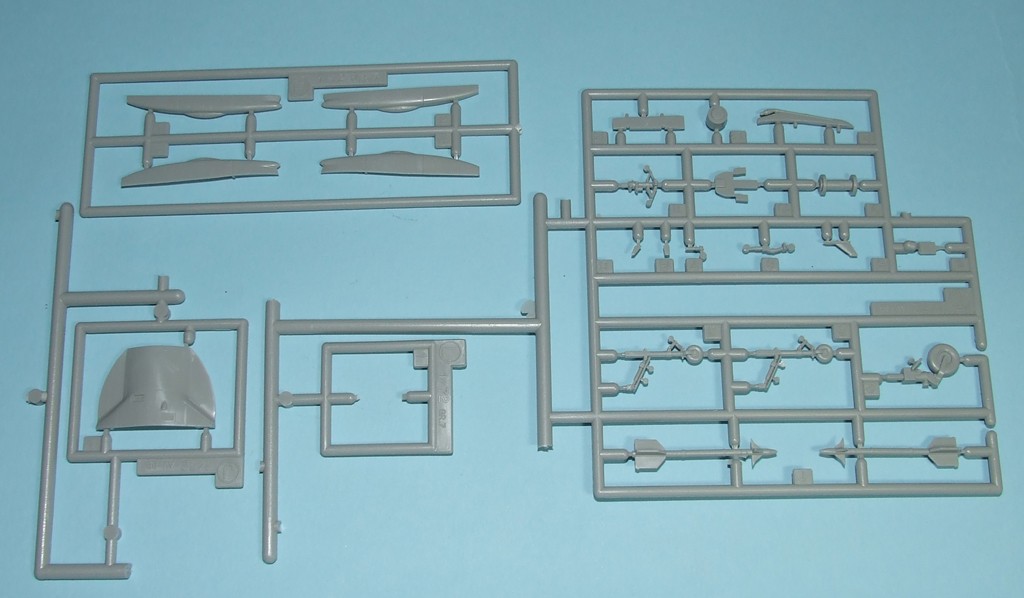

Asta e marimea cadrelor cu piese, ar incapea lejer trei kituri in cutia asta:
Imagine postata

Aici rezultatul:
Imagine postata

Aici manutzele arata diferenta de marime intre boxul revell si Hasegawa. Cam aiurea, nu?
Imagine postata

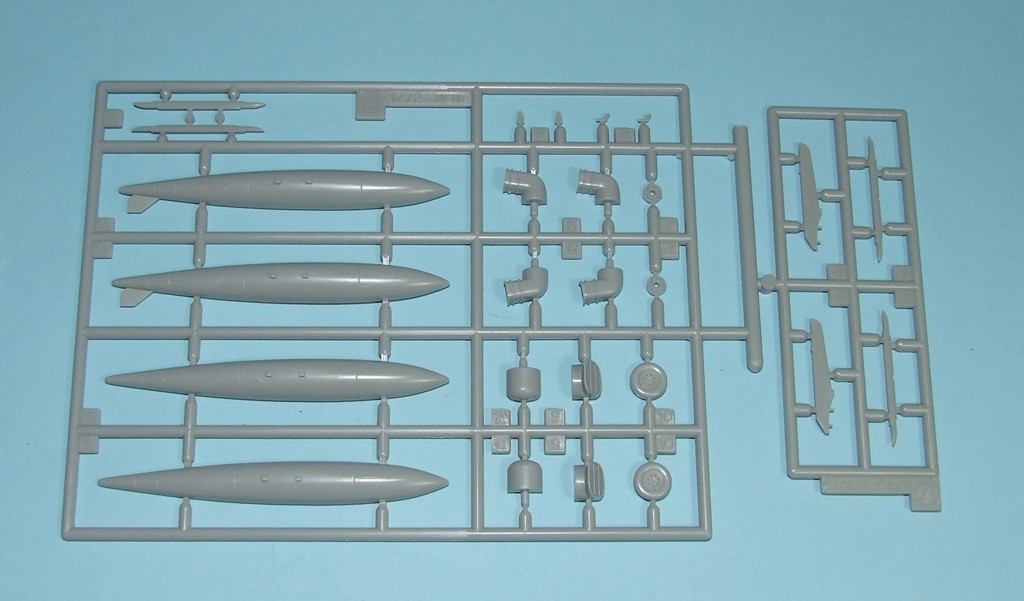

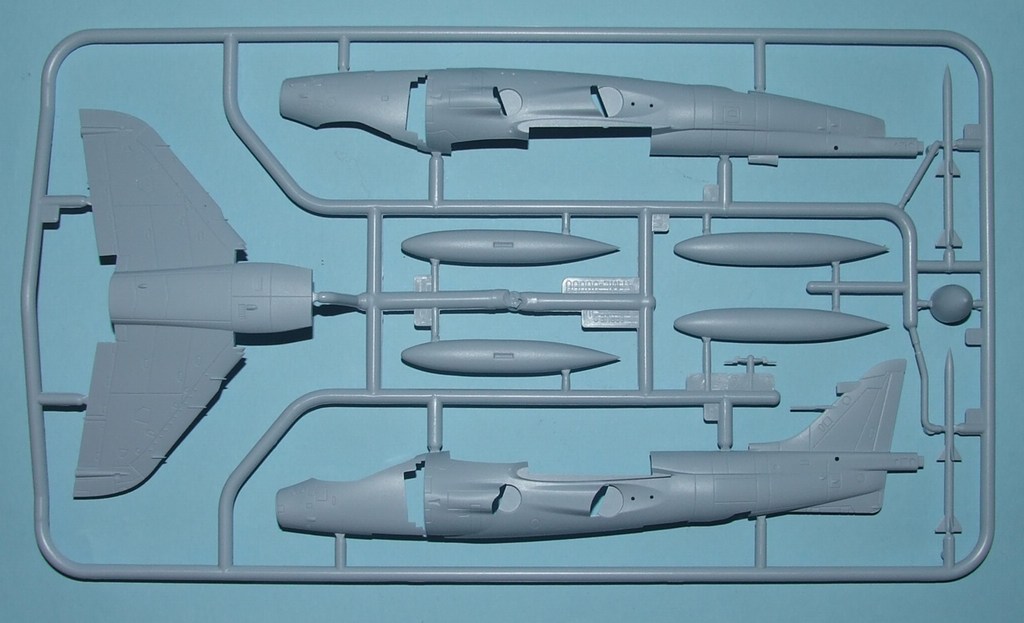

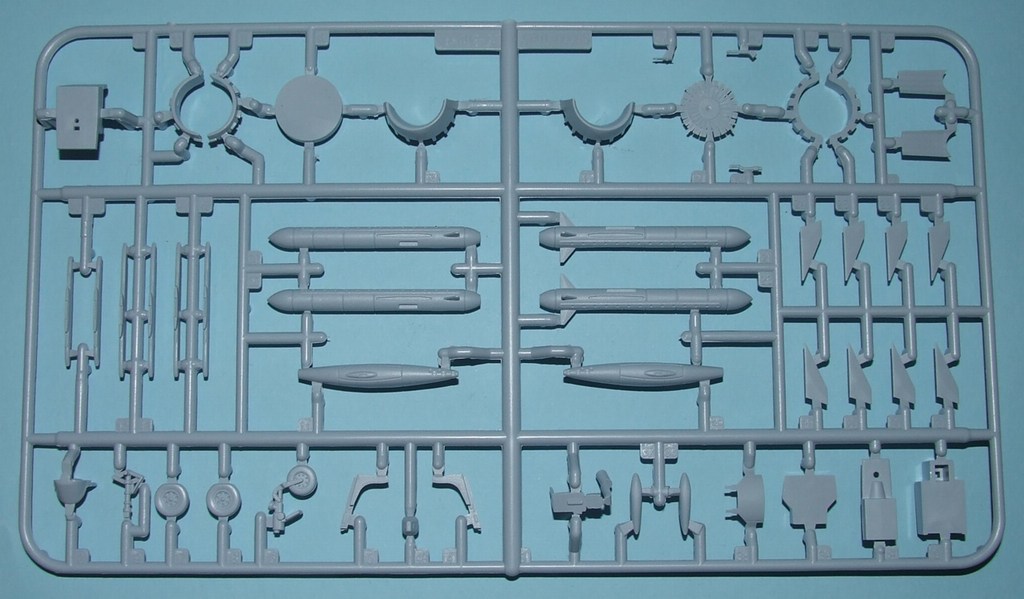

Whatever...Iata ce e inauntru:

90% din piese sint cele comune cu Av-8b, exceptie facind botul (care imi lipseste din una din cutii- nici o problema, oricum planuiam sa fac unu Gr-5 cu bot de la quickboost ), pilonii suplimentari si tunurile englezesti.

Imagine postata
Imagine postata
Imagine postata
Imagine postata
Imagine postata

Cupolele (care au o linie pe mijloc - un compromis pentru a turna cupola bombata) si piulitele din vinil ce tin efuzoarele si le permit sa se invirta:
Imagine postata

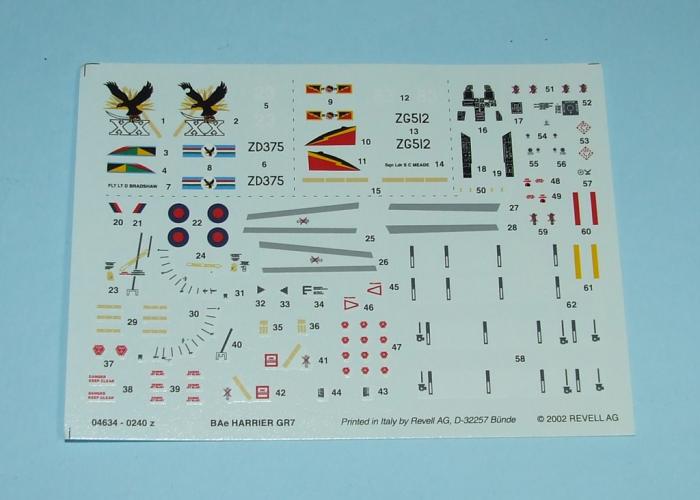

Decalul:
Imagine postata

Cam asta e, unul va fi Gr-5 (bot de la QB), altul Gr-9 (lerx 100% de la model-work)
