[johnreno36]

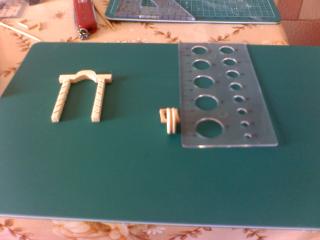

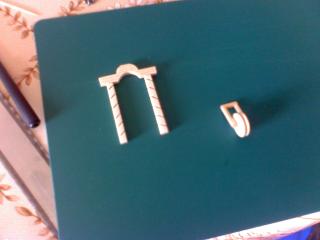

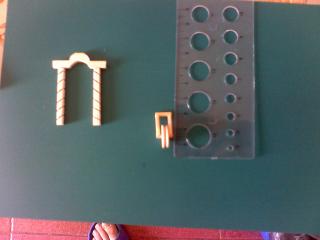

Salut. Desi mi-a placut ideea lui Saci cu macaraua, eu l-am ascultat pe Traian si am ramas la scripete, asta e nene ,facem muschi.
Si un suport mic in constructie pentru un clopotel.
Eu le multumesc frumos celor care au mai postat poze cu minuni de astea mici.
La primele numere ale revistei ma plictiseam, acum nu prea mai am timp sa le fac pe toate.
Spor la bibilit.

Thumbnail atasat

•
•
•

[pe_dos]

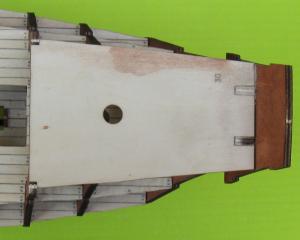

Pentru cei care au probleme cu alinierea ultimelor piese: se pot alinia.

N-am retezat nimic, doar am pilit puțin ce depășea suprafața. După filarea punții sper să nu se mai vadă nimic.

Thumbnail atasat

•
•

[Leo2003]

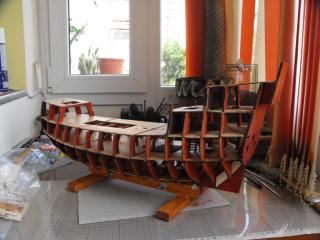

Hop si eu cu SIB-ul meu dupa nr.18, a treia zi dupa scripturi.



Totul a decurs OK cu nitica zeama de pila.
Dupa indelungi cercetari am aflat ca celebrele intaritoare au fost realizate la cooperativa orbilor chinezi.

[raducindrea]

Leo2003, la 03 June 2011 - 02:11 PM, a spus:

Dupa indelungi cercetari am aflat ca celebrele intaritoare au fost realizate la cooperativa orbilor chinezi.

Cit de bine le-ai zis-o

[Leo2003]

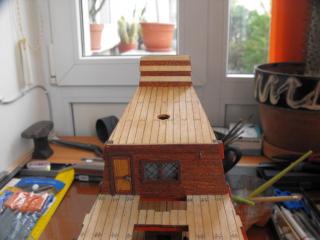

Asa va arata bordarea interioara a copastiilor:



File intercalate pe care voi incerca sa le pun paralele cu puntile. Fiecare fila a fost frecata cu lemn de brad si apoi, dupa lipire, ulei de in.

Aceasta postare a fost editata de Leo2003: 03 June 2011 - 05:11 PM

[SorinR]

Am sa mai caut informatii despre copastii, stie careva sa-mi dea ceva indicatii unde sa caut? la capitolul literatura de specialitate stau foarte rau!!

[pe_dos]

AlexPl, la 01 June 2011 - 09:10 PM, a spus:

Acele piese intaritoare au un scop foarte precis. Inainte de filarea bordurilor, va trebui sa pilim coastele si chila in anumite zone astfel incat filele de bordaj sa aiba contact pe o suprafata cat mai mare cu coastele. (...)

Mulțumesc pentru explicație.
Dacă vin pilite, trebuie să fie puse într-o poziție în care să ai ce pili, deci nu prea adânc între coaste. Cum eu încă n-am idee unde vor ajunge capetele filelor de bordaj, intenționez să aștept până vin aceste file, să văd unde ajung capetele lor și să poziționez (lipesc) aceste piese atunci. La cele din prova bănuiesc că dacă le aliniezi cu coastele, sau chiar cu chila, ai de unde pili, dar la cele din pupa nu-mi dau seama în ce poziție ar trebui puse, că pozele 18n și 18o din ghidul de asamblare nu sunt destul de precise. Poate cei mai experimentați pot sugera niște cote? Ceva gen „colțul ascuțit/obtuz al piesei cutare ar veni la ... milimetri de partea de jos a chilei”?

[rrelu_c]

o intrebare pt leo
cand ai facut geamul ai pus ceva colorant in aracet sau a iesit el asa
ms anticipat de raspuns

[crios]

Leo2003, la 03 June 2011 - 05:00 PM, a spus:

Asa va arata bordarea interioara a copastiilor:

Leule, pana la copastii mai ai mult!
Copastia este piesa din lemn care vine montata la marginea superioara a parapetului.

Bafta!

[Leo2003]

@rrelu_c Am explicat in detaliu in postul #1247 . Vezi si toate comentariile urmatoare.

crios, la 03 June 2011 - 07:47 PM, a spus:

Leule, pana la copastii mai ai mult!
Copastia este piesa din lemn care vine montata la marginea superioara a parapetului.

Bafta!

Si eu aveam dubii. Dar daca asa zic "desteptii" aia din ghid... Am zis sa folosesc acelasi termen ca sa fiu inteles. Oricum s-a inregistrat observatia.

P.S. Si te rog frumos ceva. Pune-ti avatarul la loc, ca si asa rar, cand te vad pe acest topic, ma deprima X-ul ala rosu.

Aceasta postare a fost editata de Leo2003: 03 June 2011 - 08:00 PM

[traian]

johnreno36, la 03 June 2011 - 11:03 AM, a spus:

.............eu l-am ascultat pe Traian si am ramas la scripete........

Ca scripete arata destul de bine si sigur o sa ii gasesti o utilitate. La nave, scripetii se numesc si sunt realizati altfel. Un ansamblu asa cum l-ai alcatuit tu se numeste macara si in general e alcatuita dintr-o rola cu sant numit rai care e inchis intre 2 capace ce alcatuiesc o capatana care la randul ei e incinsa cu o armatura metalica sau din parama numita zbir. Cam asa arata:

Fisiere atasate

•  imagese06.bmp (57.16K)
  Numar de descarcari: 466
•  imagese07.bmp (300.37K)
  Numar de descarcari: 320

[AlexPl]

Pt. pe_dos.
Dupa ce m-am uitat pe pozele din instructiuni, parerea mea este urmatoarea:
Piesa numarul 5 se aliniaza la marginea de jos a penultimei coaste - vezi poza 18n
Piesa numarul 6 se aliniaza in felul urmator: tesitura care se observa pe latura mai mare trebuie aliniata cu partea interioara a piesei care formeaza pupa vasului.
Daca te uiti cu atentie, se poate observa in poza 18 o.
Pe acele piese se vor sprijini capetele filelor de bordaj din acea zona.
Sper ca am fost clar

[johnreno36]

Multtam frumos Traian, arata fain scripetii aia, am de lucru acum.

[pe_dos]

AlexPl, la 03 June 2011 - 10:31 PM, a spus:

Piesa numarul 5 se aliniaza la marginea de jos a penultimei coaste - vezi poza 18n
Piesa numarul 6 se aliniaza in felul urmator: tesitura care se observa pe latura mai mare trebuie aliniata cu partea interioara a piesei care formeaza pupa vasului.

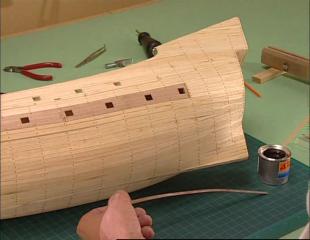

Mulțumesc mult. Sper să mă descurc. Înțeleg că toate coastele vin pilite practic pe toată grosimea lor în direcția în care vin filele de bordaj, ca acestea să aibă suprafață de contact maximă, deci și piesele de întăritură trebuie să poată fi pilite în zona lor de montaj. Până la urmă în filmul DeA am găsit cea mai explicită poză de cum vin filele în zona etamboului.

Thumbnail atasat

•

[MariusA]

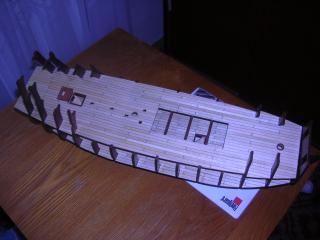

Incet, incet ii ajung si eu pe cei mai harnici !!

Thumbnail atasat

•

[raducindrea]

MariusA - frumos lucrat, dar am si eu o intrebare:

Ce anume "pattern" ai folosit la punte? Mi se pare mie - sau e usor haotica asezarea filelor?

[traian]

johnreno36, la 04 June 2011 - 09:24 AM, a spus:

Multtam frumos Traian, arata fain scripetii aia........

Cu placxere da ziceam ca se numesc macarale.

[Sfatos]

Leo2003, la 03 June 2011 - 02:11 PM, a spus:

Dupa indelungi cercetari am aflat ca celebrele intaritoare au fost realizate la cooperativa orbilor chinezi.

Si eu am aflat aceeasi chestie, iar dupa "zeama de pila" aplicata implicit, mi-a reiesit acea distanta care o spuneai tu ca este de 19 cm ca fiind de 16,5 cm. O fi vreo problema mare, sau o s-o rezolv cu oleaca din respectiva zeama pomenita mai inainte?

[Leo2003]

Acu', pe bune, mie mi-a iesit cota aia de 19mm din prima. Zeama de pila am folosit-o numai pentru a ajusta lungimea nuturilor care intrau in panoul pupa si in puntea dunetei. Eu cred ca acea cota trebuie respectata, altfel e deranj la numarul 20 cand se instaleaza parapetul de la pupa.

Citatul de mai sus se refera strict la intaritoarele care se lipesc pe chila, nu la cei doi suporti de instalare a oglinzii (tabloului) pupa.

P.S. Chiar, cum se numeste in marinarie piesa cu pricina? Tablou, oglinda, cadrul pupa, cum zice DeA. - asta ca sa incercam sa folosim acelas limbaj.

Aceasta postare a fost editata de Leo2003: 05 June 2011 - 07:34 AM

[Leo2003]

Off topic definitv.

@crios Asa "batrane lup de mare", si, cand mai ai nitel timp, mai arunca si cate un ochi pe aici, macar de curiozitate, totusi.
