IAR 80 design - no number designing a 3D model of a IAR 80/81 - 1:4 scale

#61 Useril este offline   Prom

  • Membru deplin
  • Grup: Members
  • Postari: 72
  • Inregistrat: 06-August 13
  • Location:Bucharest
  • Interests:aeromodelism

Postat 19 September 2016 - 12:37 PM

Vezi postareaaxor, la 19 September 2016 - 12:23 PM, a spus:

Buna treaba faci Prom si al naibi de migaloasa !Abea astept sa vad lucrarea asta terminata,probabil anul viitor,gresesc?



Probabil ca imi va lua 1 luna sa termin profundorul, aripa si trenul vreo 2-3 luni(si nu complet) plus o luna carenajele la aripa/profundor,
Deci da, cam juma' de an. Depinde si de timpul care-l voi avea la dispozitie.

Dupa care o las mai moale cu 3D-ul si ma apuc de constructie, dar voi mai continua si cu detaliile din cockpit, armament si inelul naca.

Cam asta ar fi planul more or less. Va mai dura cativa ani constructia. Sper sa-l termin :). Din punctul meu de vedere merita, 'time well spent"...

Numai bine.

#62 Useril este offline   Z-mare

  • Membru senior
  • Grup: Moderator
  • Postari: 12626
  • Inregistrat: 07-December 04
  • Location:Sebes -Alba

Postat 19 September 2016 - 01:19 PM

Toata admiratia pentru munca depusa!

#63 Useril este offline   Prom

  • Membru deplin
  • Grup: Members
  • Postari: 72
  • Inregistrat: 06-August 13
  • Location:Bucharest
  • Interests:aeromodelism

Postat 20 September 2016 - 11:42 PM

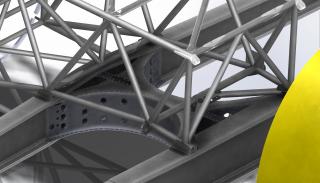

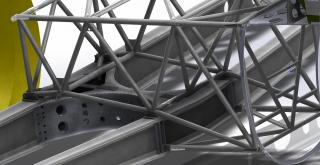

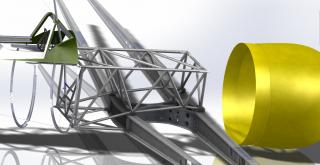

Vazusem pe net ca realview se activeaza numai pe Quadro, totusi se poate modifica un registru si sa mearga si pe un GPU
Momentan nu inteleg eu prea bine niste chestii da' arata foarte interesant.
Sper sa nu supar pe cei ce stiu domeniul photoshop foarte bine :) cu aiurelile mele.

Thumbnail atasat

  • Imagine atasata: IAR80 realview 01.jpg
  • Imagine atasata: IAR80 realview 02.jpg
  • Imagine atasata: IAR80 realview 03.jpg
  • Imagine atasata: IAR80 realview 04.jpg

Aceasta postare a fost editata de Z-mare: 21 September 2016 - 11:23 PM


#64 Useril este offline   paul

  • Membru senior
  • Grup: Members
  • Postari: 634
  • Inregistrat: 06-April 05

Postat 21 September 2016 - 06:36 AM

Salut. Scuze ca iti perturb topicul, sunt curios cum va evolua constructia propriu zisa. Va fi o macheta statica? Ca materiale va fi metalica, structura din placaj, etc? Se vor vedea detaliile structurii, ceva gen cutaway? Bafta in continuare la desen si la constructie!

#65 Useril este offline   Prom

  • Membru deplin
  • Grup: Members
  • Postari: 72
  • Inregistrat: 06-August 13
  • Location:Bucharest
  • Interests:aeromodelism

Postat 21 September 2016 - 10:13 AM

Vezi postareapaul, la 21 September 2016 - 06:36 AM, a spus:

Salut. Scuze ca iti perturb topicul, sunt curios cum va evolua constructia propriu zisa. Va fi o macheta statica? Ca materiale va fi metalica, structura din placaj, etc? Se vor vedea detaliile structurii, ceva gen cutaway? Bafta in continuare la desen si la constructie!


Salut,

Mersi frumos.

Nu va fi o macheta statica, va zbura, dar calea e lunga. O fac pt. mine in primul rand si dupa aceea as vrea sa pot participa la categoria F4C daca va mai fi pana termin eu macheta :) , fiind vorba de multi ani, cine stie, poate FAI schimba regulamentul.

Scara fiind 1:4 si avand limita de greutate de 15Kg, va fi composit(gen fibra/airex/voal).
Nu va fi metalica, cutaway dar detaliile in zona cabinei vor fi cat se poate bune, de fapt tot ce se vede trebuie sa fie scale deoarece vor fi punctate.
Tot ce se vede, nituri, suprapunerea foilor de tabla, voleti, tren, roti, bechie, sarniere s.a.m.d vor trebui facute cu maxima acuratete.
La fel si inmatricularea, culorile.

Este permis sa ai doua elicii, una de zbor si una de stand, totusi, acum este posibil sa fie una si aceeiasi datorita CNC-ului, am vazut ca a inceput sa se practice chestia asta.
Deasemenea, deoarece la aeromodele motoarele sunt diferite si nu arata ca cele scale, se practica sa se ataseze o masca, un fel de motor fals.

Revenind, nu aveam nevoie de grinda sau lonjeroane in contructia mea, dar le-am facut pentru ca arata altfel fie si ca poza atasata la documentatia de concurs, desi nu cred ca se puncteaza axonometria.

Cam asta ar fi

Aceasta postare a fost editata de Prom: 21 September 2016 - 10:15 AM


#66 Useril este offline   Z-mare

  • Membru senior
  • Grup: Moderator
  • Postari: 12626
  • Inregistrat: 07-December 04
  • Location:Sebes -Alba

Postat 21 September 2016 - 11:01 AM

Ultimele poze sunt un bun argument, dacă mai era nevoie, ca în cala trenului nu sunt gauri! :-P

#67 Useril este offline   Prom

  • Membru deplin
  • Grup: Members
  • Postari: 72
  • Inregistrat: 06-August 13
  • Location:Bucharest
  • Interests:aeromodelism

Postat 21 September 2016 - 11:06 AM

Vezi postareaZ-mare, la 21 September 2016 - 11:01 AM, a spus:

Ultimele poze sunt un bun argument, dacă mai era nevoie, ca în cala trenului nu sunt gauri! :-P


Acel cheson X dintre lonjeroane vine mascat de carenajul trenului si nu se vad acele gauri tehnologice.

#68 Useril este offline   Z-mare

  • Membru senior
  • Grup: Moderator
  • Postari: 12626
  • Inregistrat: 07-December 04
  • Location:Sebes -Alba

Postat 22 September 2016 - 06:10 AM

Exact! Si se vede clar, chesonul e destul de sus ca acele gauri sa vina pina la partea de jos a baii!

#69 Useril este offline   Prom

  • Membru deplin
  • Grup: Members
  • Postari: 72
  • Inregistrat: 06-August 13
  • Location:Bucharest
  • Interests:aeromodelism

Postat 21 November 2017 - 08:41 PM

"am uitat" :)
am mai facut una alta, in principiu, imi fac curaj sa fac aripa.

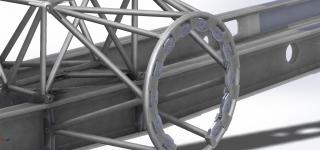

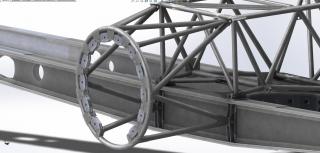

atasez poze la batiu:

Thumbnail atasat

  • Imagine atasata: IAR80 batiu 01.jpg
  • Imagine atasata: IAR80 batiu 02.jpg

Aceasta postare a fost editata de Prom: 21 November 2017 - 09:13 PM


#70 Useril este offline   Prom

  • Membru deplin
  • Grup: Members
  • Postari: 72
  • Inregistrat: 06-August 13
  • Location:Bucharest
  • Interests:aeromodelism

Postat 21 November 2017 - 08:48 PM

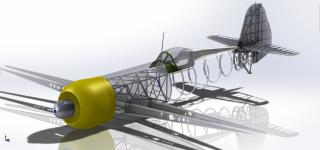

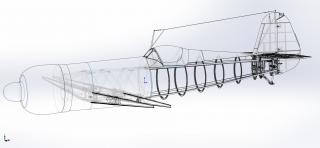

si altele...

Thumbnail atasat

  • Imagine atasata: IAR80 side 001.jpg
  • Imagine atasata: IAR80 side 002.jpg


#71 Useril este offline   Prom

  • Membru deplin
  • Grup: Members
  • Postari: 72
  • Inregistrat: 06-August 13
  • Location:Bucharest
  • Interests:aeromodelism

Postat 21 November 2017 - 09:02 PM

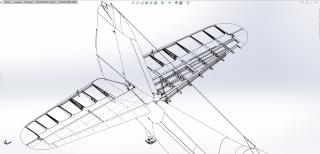

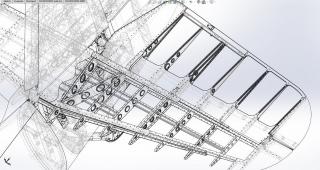

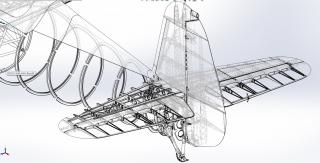

ampenaje...

Thumbnail atasat

  • Imagine atasata: iar80 ampenaje 001.jpg
  • Imagine atasata: iar80 ampenaje 002.jpg
  • Imagine atasata: iar80 ampenaje 003.jpg


#72 Useril este offline   Prom

  • Membru deplin
  • Grup: Members
  • Postari: 72
  • Inregistrat: 06-August 13
  • Location:Bucharest
  • Interests:aeromodelism

Postat 21 November 2017 - 09:12 PM

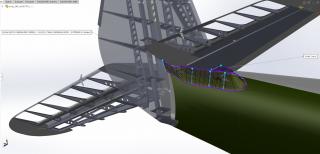

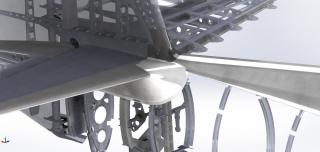

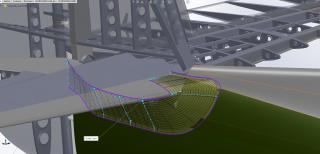

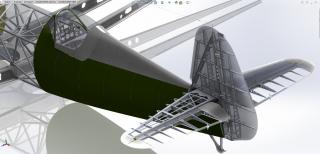

si carenajele

sunt acolo niste "artefacte", sorry. nu am stat sa le modelez peste acele dubluri ale lonjeroanelor ...

ne mai auzim

Thumbnail atasat

  • Imagine atasata: iar80 rear 001.jpg

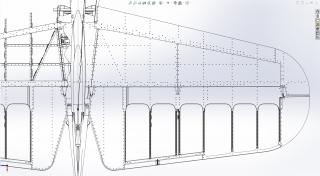

  • Imagine atasata: iar80 ampenaj orizontal top 001.jpg
  • Imagine atasata: iar80 carenaj ampenaje 001.jpg
  • Imagine atasata: iar80 carenaj ampenaje 002.jpg
  • Imagine atasata: iar80 carenaj ampenaje 003.jpg
