[dani]

De vreo 2 zile m-am apucat de acest Dragon,pe care mi-l doream de mult sa-l "build"-uiesc.Totul a fost ok,pana am ajuns la zimm.Singura poza reala si singurele informatii care le-am avut la disp.au fost cele de pe Achtungpanzer.com...care de-altfel m-au si "bagat in ceata" .Asa ca am ramas cu 2 mari neclaritati :
1.Aripile erau acoperite cu zimm?
2.Chepengul cupolei comandantului se deschidea spre spate si nu in lateral?
Deci ,fratilor,daca ma puteti ajuta careva cu "niscaiva" imagini[mai clare] si ceva informatii...pleeease,nu va sfiiti .
Multumiri anticipate... :hammer:

[GRIZZLEA]

Fratioare Dani, proiectul pe care-l abordezi este deosebit de interesant si de ... unic.
Christian l-a facut mai demult (excelent) la 35, dar cum Dragon a scos de curand acest kit (din pacate, inexplicabil, fara zimm...), ma bucur ca te-ai inhamat sa-l reprezinti si braillist. Mai ales, ca-i faci si zimm-ul !

Spun ca este unic, deoarece a fost singura masina din "rasa sa ciudata" (o alta chiftea data de pila lui Adolf, unchiu'Porsche), care a avut o viata operationala... scurta ce-i drept...
A fost folosit ca masina de comandament a batalionului greu de vanatori de tancuri 653, dotat cu putinele "ELEFANT" care mai erau operationale. Din lipsa de material de completare si datorita faptului ca avea acelasi sasiu si parte mecanica cu susnumitele Elefant, a fost livrat batalionului in aprilie-mai '44 intr-o perioada de refacere, inainte sa fie retrimis pe frontul de est, in Galitia.
Beneficiarul a fost chiar comandantul acestui batalion, capitanul Rudolf Grillenberger.
Interesant este ca, datorita lipsei de material si a unui "sef mecanic" nastrusnic, talentat si plin de idei (stabsfeldwebel Anton Burnnthalter), compania de comandament a fost dotata cu tot felul de "conversii" care mai de care, mai ciudate si originale. Par'egzamplu, au modificat doua Bergepanther, unul primind o turela de Pz.IVH a fost transformat in A DOUA masina de comandament, iar la celalalt a fost montat un afet quadruplu de Flakvierling 38 (20mm). Au mai modificat niste T34 de captura, unul tot cu o turela deschisa cu Flak38, iar alte doua (sau mai multe) ca transportoare de munitie pentru Elefanti.
Oricum, Tigrul(P) "003" si-a incheiat viata operationala in iulie, cand a fost distrus.

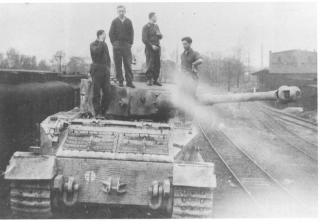

La toate intrebarile si neclaritatile tale, vor raspunde urmatoarele imagini:

Thumbnail atasat

•

[GRIZZLEA]

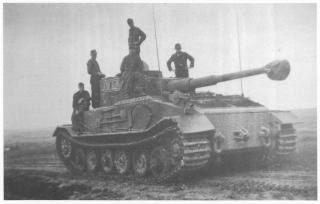

Alta:

Thumbnail atasat

•

[GRIZZLEA]

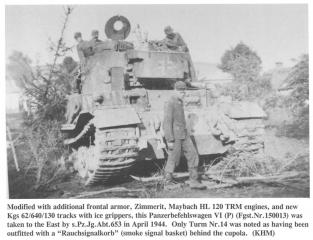

Tot "003" :

Thumbnail atasat

•

[GRIZZLEA]

Deasemenea:

Thumbnail atasat

•

[Cata]

Raspuns:

1.-nu. la toate modelele s-a respectat aceeasi schema de aplicate: numai pe corp si turela:
2.-la toate modelele de turele se deschidea prin tranzlatare spre spate.
Din limk-ul urmator, vei vedea turela Henshel dar aceleasi lucruri se regasesc si la Porshe.

http://www.achtungpa...lery/ktgal2.htm

[GRIZZLEA]

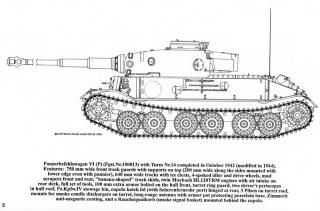

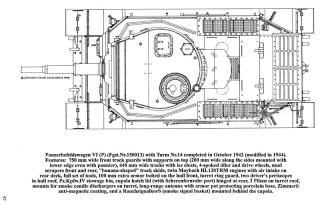

Sper sa te ajute si aceste planuri, considerate a fi cele mai bune si "corecte".
Sunt ale aceleiasi "unice" masini, "003":

Thumbnail atasat

•

[GRIZZLEA]

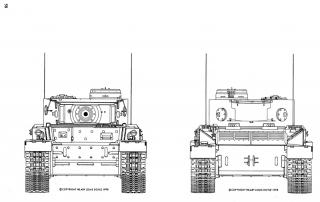

Si:

Thumbnail atasat

•

[GRIZZLEA]

Dupe cum vezi, autorul planurilor este insusi celebrul nene Doyle...

Thumbnail atasat

•

[Cata]

Dani, daca nu ne-ai dat denumirea intreaga si codul, eu am crezut ca e vorba de minumatul 'King Tiger Porshe'!

[GRIZZLEA]

Cata, la Apr 27 2007, 08:26 AM, a spus:

Raspuns:
1.-nu. la toate modelele s-a respectat aceeasi schema de aplicate: numai pe corp si turela:

Frate Cata... dupe cum vezi din fotografiile de mai sus... nu prea ai dreptate...

[Cata]

Adevarat! Frate Dragos! Dar eu umblam pe alta carare!!
Am observat insa altceva din scrisele tale:

Citeaza

Par'egzamplu, au modificat doua Bergepanther, unul primind o turela de Pz.IVH a fost transformat in A DOUA masina de comandament

am crezut ca aceasta masinarie nu a existat, ca doar a fost un proiect nefericit, ai mai multe info despre asta, mi-ar place subiectul, mai ales ca dupa cata retin avea si un camo aparte.

[GRIZZLEA]

Cata, la Apr 27 2007, 08:41 AM, a spus:

...am crezut ca aceasta masinarie nu a existat, ca doar a fost un proiect nefericit...

Nu a fost un proiect, a fost doar o idee UNICA, pusa in aplicare de acel nastrusnic plutonier-adjutant.

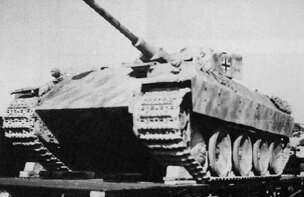

A existat UNA SINGURA, cum spuneam, iata dovada:

Imagini atasate

•

[GRIZZLEA]

Cata, la Apr 27 2007, 08:41 AM, a spus:

...mi-ar place subiectul, mai ales ca dupa cata retin avea si un camo aparte...

Si mie-mi place subiectul, datorita originalitatii lui !
Atentie, turela de Pz.IV-H, a fost montata pe un Bergepanther timpuriu, cu sasiu de Panther D ! Si aici... stam cam slab la 72... doar acel Revell cu MULTE erori...
Interesant este ca a fost A DOUA MASINA DE COMANDAMENT a batalionului 653, DECI avea si respectivele antene suplimentare !
Dar, despre acestea si plasarea lor, nu am gasit informatii... sigur, putem extrapola si face ghiceli educate, pornind de la plasarea lor la Panther SI Pz.IV...

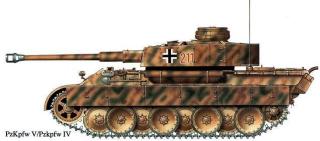

Iar POSIBILUL camo, arata cu adevarat interesant si "aparte":

Thumbnail atasat

•

[Cata]

Hmmm... deja vad: pe un sasiu de 'D' de la Italeri cu o turela da Revell, dar trebuie mai multa informatie, trbuie sa mai caut. :-?

[GRIZZLEA]

Cata, la Apr 27 2007, 09:11 AM, a spus:

Hmmm... deja vad: pe un sasiu de 'D' de la Italeri cu o turela da Revell...

... din pacate, sasiul de Panther de la Italeri(Esci) este de "A" mijlociu-tarziu... deci, NU MERGE !
Io personal, astept mult-promisul Panther D, anuntat de Trumpeter...

[wurger]

Nu exista un smiley din ala care-si smulge parul din cap si o ia la fuga pe campii ?

[dani]

Se pare c-am sa continui cu intrebarile[se pare ca sunt mai "tare de cap"-ca sa nu zic trancalau ]...DRAGOS,fratioare,in imaginile prezentate in schita lui nea Doyle,apare un cerc.1.Vrea sa fie cumva o trapa?Daca da ,003-ul a avut acel cerc[ca in poza nu se vede]?
2.Port-pistoalele de pe lateralele turelei sunt identice-dupa imaginea lu'nea Doyle[in instructiuni apare ,in stanga port-pistol,iar in dreapta ,o trapa]?
3.Privita de sus, schita lu'nea Doyle prezinta in partea stanga o antena stelata...In poze nu apare niciunde.003-ul avea asa ceva?

Imi cer scuze pt.noile intrebari,dar in schita spune "terminat in oct. '42,modificat in '44"...

[GRIZZLEA]

1. Da, acolo era in mod original o trapa, la care s-a renuntat.
Fiind deja debitata in respectivele sasie, pur si simplu a fost sudat un "dop" in gaura.
Uite aici o fotografie cu "003" in 42, atunci cand a fost terminat (fara zimm si alte modificari din primavara lui '44):

Thumbnail atasat

•

Aceasta postare a fost editata de DRAGOS: 27 April 2007 - 01:35 PM

[GRIZZLEA]

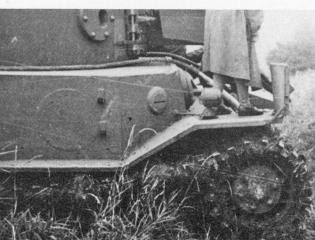

Uite aici o marire a unei fotografii deja postate. Daca te uiti cu atentie, sub zimm, se simnte conturul "dopului"... :

Imagini atasate

•
