[AndyNed]

Salut la toata lumea. Prezint mai jos macheta telecabinei din Busteni ce face legatura cu platoul Bucegi respectiv statia Babele situata la altitudinea de 2167 m.

Cabinele sunt realizate la scara 1/32 cu ajutorul pozelor, datelor informative, statistici etc.

Planuri de viitor: realizarea statiilor de pornire / sosire, piloni de sustinere ( Datorita complexitatii traseului adevarat, traseul in miniatura va fi construit "fictiv" in functie de spatiul disponibil).

Ansamblul purtator al machetei foloseste 4 scripeti (cel adevarat foloseste 8, grupati 2 cate 2) pe viitor poate rezolvam si problema asta.
Materiale folosite: Placa aviatic 3 mm pentru podea si tavan, Placaj aviatic 1 mm pentru panourile cu ferestre si realizarea bratului purtator.
Cleiuri: Picatura iar pentru lipiturile ce vor fi solicitate in timp, Poxipol.
Timp de lucru: 16 ore pe saptamana ( vineri, sambata).

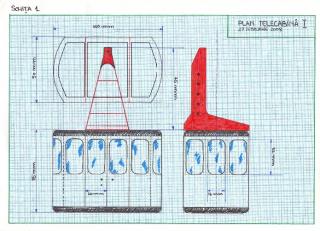

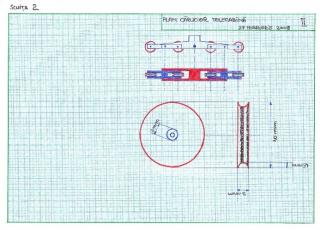

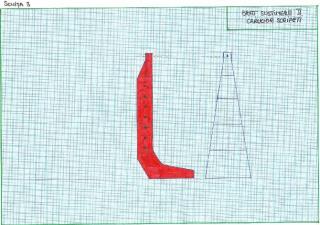

Mai jos postez planurile cabinei.

Thumbnail atasat

•
•
•
•

Aceasta postare a fost editata de AndyNed: 14 April 2008 - 04:06 PM

[AndyNed]

Si acum poze din timpul construtiei.

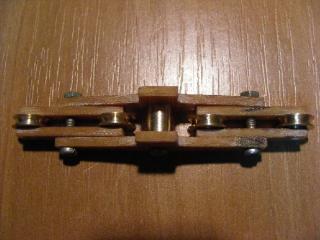

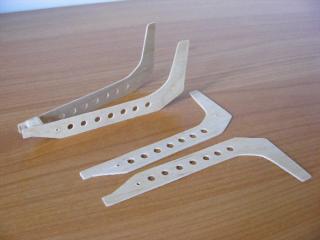

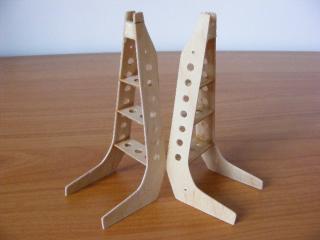

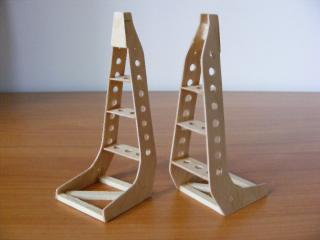

Bratul purtator.

Thumbnail atasat

•
•
•

[AndyNed]

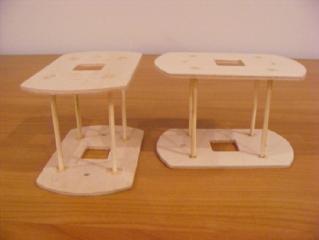

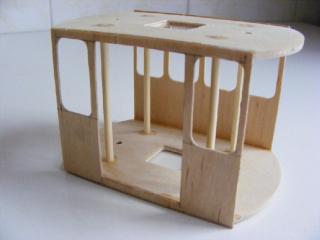

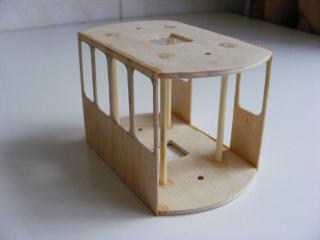

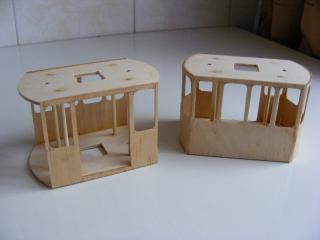

Schelet cabine.

Thumbnail atasat

•
•

[AndyNed]

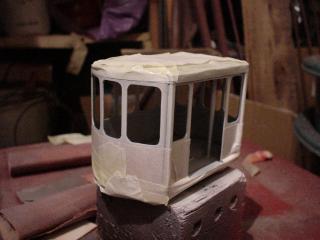

Cabinele acoperite.

Thumbnail atasat

•
•
•
•

[AndyNed]

Vedere de ansamblu al cabinelor.

Thumbnail atasat

•

[AndyNed]

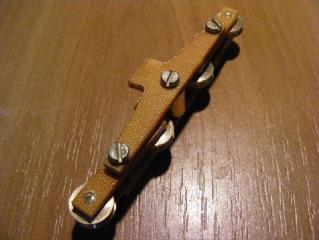

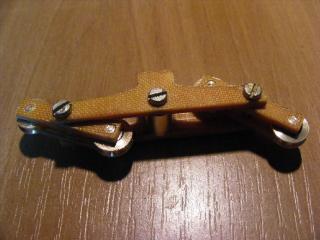

Ansamblul purtator cu scripetii.

Thumbnail atasat

•
•
•

[LDH]

Foarte interesanta lucrarea ta.

felicitari pentru executie.

Sunt tare curios cum o sa functioneze.

La scara 1:87 telescaunul sau telecabina se misca intr-un mod tare nenatural astfel incat daca sunt puse pe o macheta mai bine sunt lasate nemiscate.

[AndyNed]

Multumesc pentru aprecieri.
Rulajul este foarte fin, am probat ansamblul purtator cu o greutate si nu a intampinat dificultati pe cablu.

Urmeaza sa termin cabinele si detaliile interioare, vopsire si montarea caruciorului cu scripeti. (in curand si poze)

[AndyNed]

Cine stie unde pot gasi banda adeziva numai pe o parte si de culoare neagra. Am de gand sa o folosesc pentru bandajele de protectie de pe lateralele cabinei. Din pacate am gasit dublu adeziva alba la Diverta, nicigand neagra :(.

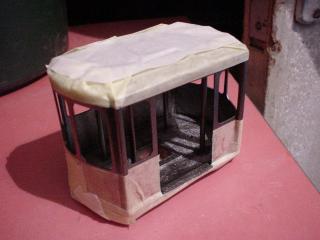

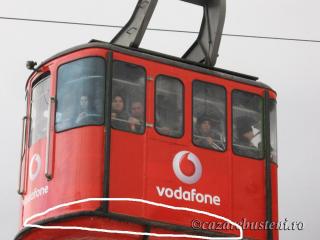

Bandaje cabina.

Thumbnail atasat

•

[virusu]

incearca banda de izolat de pe la magazine de electrice... desi e cam lucioasa, are aspect de cauciuc

[alexie]

Daca pot sa te ajut cu un desen tehnic, cu ceva piese realistice nu ezita sa ma contactezi ...iti pot ceda chiar originalul de la foto 97.
Super!

[AndyNed]

Figurine (civili) la scara 1/32 m-ar interesa si alte accesorii daca aveti...acum sa vedem.
Pana joi cand ajung acasa adun idei si sper sa dau gata primele straturi de vopsea in weekend. Mai am de montat detaliile interioare, suport scara, scara evident, balustrade, trape de acces, dulapiorul si telefonul de urgenta.

Ma gandeam sa vopsesc cabina in verde cu reclama de la Connex sau rosie cu sigla VodaFone. Prefer sa raman la coloristica clasica, pana la nivelul geamurilor rosu; alb pana la acoperis, acoperisul negru.

Pentru mecanica statiilor m-ar interesa scripeti de plastic pentru volantul montat pe motor si scripeti cu diametrul de 1 cm. Prefer plexiglassul pentru cladire pentru o vizualizare mai buna a interiorului. REPET, doar cabinele sunt realizate la scara si comform planurilor, restul... "fictiune", dar in acelasi timp corect din punct de vedere tehnic si arhitectural.

Astept alte sugestii si pareri.
Multumesc anticipat.

[Vernier]

Pentru bandaje de cauciuc poti incerca extrudarea siliconului pentru izolatii, cu o seringa si ac de 1,2mm (cupla e roz, ca sa stii ce ceri la farmacie). E de preferat ca seringa (2 sau 5ml) sa o umpli de jos in sus ca sa ramana putin aer spre piston. Acul il crestezi usor cu un patent apoi il retezi si il netezesti cu smirghel. Mai intai faci probe pe un carton sau o bucata de placaj vopsite in prealabil cu vopseaua cu care vrei sa finisezi cabina. Daca siliconul nu face priza scoti "cheder la metru" pe o alta suprafata (un geam de ex.), il lasi o zi la intarit si il tai dupa necesitati. Cu o seringa (mica) umpluta cu adeziv tip UHU trasezi pe cabina benzile si lipesti gumele. Dupa caz, retusezi cu vopsea si asta e.

[alaur]

AndyNed, la 14 Apr 2008, 20:20, a spus:

........................pentru bandajele de protectie de pe lateralele cabinei.....................

........................se poate folosi izolatie (neagra in cazul de fata) de la conductoarele electrice, taiata pe diametru.

[AndyNed]

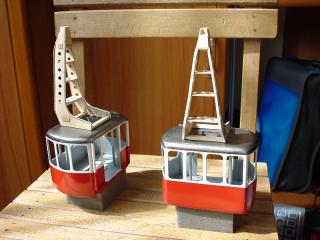

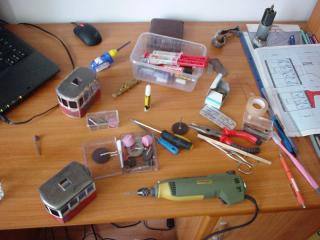

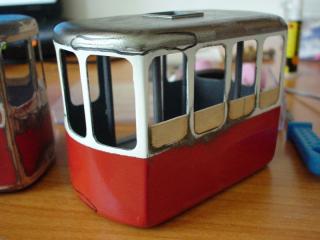

Intre timp, lucrari avansate la telecabina.

Thumbnail atasat

•
•
•
•

[AndyNed]

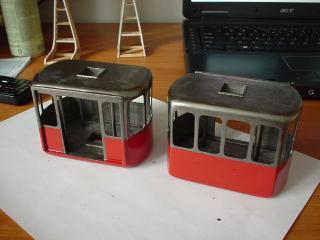

Vedere de ansamblu al cabinelor, INCA in lucru.

Thumbnail atasat

•
•
•

[AndyNed]

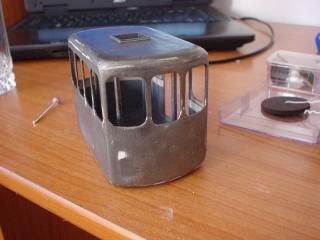

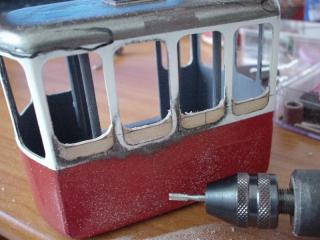

Am gasit in cele din urma o "buba" la cabine. Geamurile sunt prea inalte. Eroare s-a produs din cauza pozei dupa care am desenat cabina, dar dupa indelungi cautari de planuri si schite am gasit poze mai clare.
Asa ca nu am stat pe ganduri si am trecut iar la treaba.

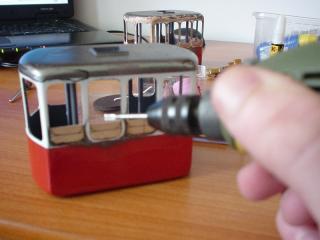

Am taiat fasii de placaj aviatic de 1 mm cu latimea de 8 mm pe care le-am lipit pe panourile originale. Am desenat conturul geamului dupa care am frezat la rotund colturile. In cele din urma pentru a nu ramane urme am aplicat un strat subtire de chit si finisarea de rigoare. Iata ce a iesit.

Thumbnail atasat

•
•
•
•

[AndyNed]

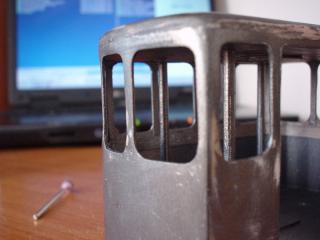

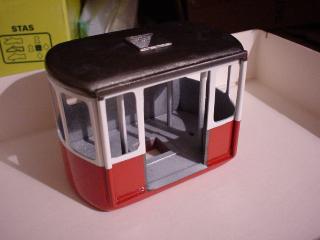

Rezultatul final !

Thumbnail atasat

•
•

[LDH]

Foarte frumos lucrat.
Nici nu se vede interventia

[AndyNed]

Primul test de echilibru s-a incheiat cu succes !

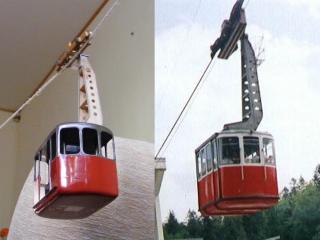

Mai jos o comparatie intre macheta si original.

Thumbnail atasat

•
