[ovidiusc23]

Neavand un slefuitor si pentru cei pasionati de modelism ca si mine de altfel este foarte util unul mi-am confectionat unul.

Prea multe detalii tehnice nu pot da, se poate adapta un motoras si poate diferi modul de prindere al acestuia.
Motorul l-am luat de la un mixer care nu mai era functional din privinta ca nu mai functiona angrenajul de rotire a telurilor.

Am confectionat blatul dintr-o scandura de 90 mm.

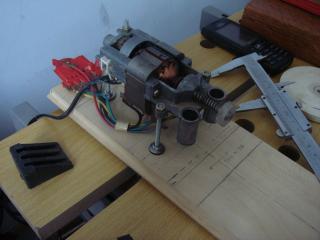

Motorasul a fost prins pe blat cu ajutorul unei barae filetate negasind suruburi M3 atat de lungi.

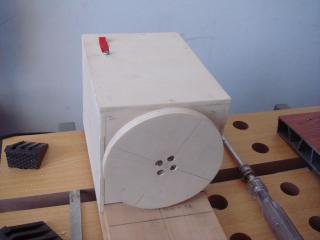

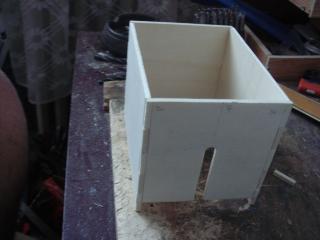

Carcasa este din placaj de 4 mm.

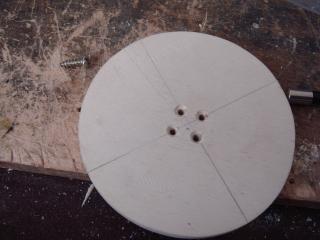

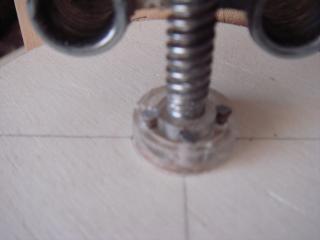

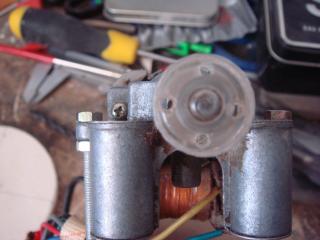

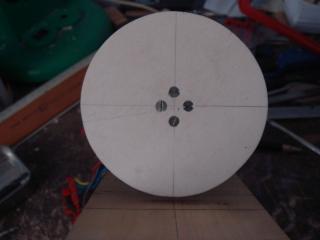

Discul pe care se prinde smirghelul are D = 90 mm si l-am facut din doua bucati de placaj de 4 mm. Prinderea acestuia pe axul mororului am facut-o cu 4 suruburi dand gauri in prealabil cu spiral de 2 mm. Motorasul avand in fata intial prinsa prin presare o elice de ventilatie din plastic la care i-am taiat palele.

Continuarea cand va fi gata si cu masuta de lucru.

Thumbnail atasat

•
•
•
•
•
•
•

Aceasta postare a fost editata de ovidiusc23: 06 February 2010 - 08:53 AM

[gobi71]

'scula' aia este binevenita pentru orice modelist, dar, ca sa o poti folosi mai trebuie sa ii faci o masa, asezata cumva mai sus de axul motorului, dar perpendiculara pe suprafata discului abraziv.

[alin105]

ma tem ca motorul e unul de turatie cam mare si daca discul are fulaj, divaisul nu se va putea folosi decat pe post de vibrator.Sper sa n-am dreptate.

[ovidiusc23]

Chiar ramane pe masa, nu se misca, se simte o usoara vibratie daca pun mana pe blat. Discul s-a centrat foarte bine in cele patru surubele.

[KIT]

fiindca m-a preocupat problema fabricarii unui astfel de instrument iti pot spune ca cel mai bun motor de folosit pentru asa ceva, este cel de masina de spalat. poti gasi din astea la centrele de reparatii. riscul este ca din cauza turatiei prea mari sa nu-si mai atinga scopul. si cu cat viteza e mai mare, cu atat discul ar trebui sa fie mai mic. ma batea gandul intr-un timp sa-mi cumpar un polizor si sa-l adaptez, dar mai toate au viteza mare. eu nu am gasit inca sub 2800 rot/min. asa ca am gasit alta solutie, numai ca e cam scumpa si momentan nu-mi trebuie asa de tare. si anume: se gaseste pe la Praktirer un astfel de slefuitor la care se ataseaza o bormasina si ai utilajul gata facut.

[ovidiusc23]

Da l-am vazut, dispozitivul de la praktiker, costa in jurul la 100 - 120 RON parca.
Momentan o sa ma folosesc de asta, daca nu era functional nu-l mai puneam pe forum.

[ovidiusc23]

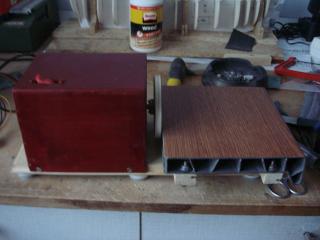

[center]Asa a iesit la final.[/center]

Thumbnail atasat

•

[bbogdan]

si eu am mare nevoie de un astfel de slefuitor , am pe acasa si un motor identic cu cel folosit de tine insa ma gandesc ca nu are turatie mare si nici putere ? poti sa faci un filmulet cu el ? la faza cu motor de spalat m-am gandit si eu am pe la tara vreo 2-3 ! Acum ramane de vazut ? singura problema careia nu i-am gasit rezolvare ? de unde iei discuri de smirghel ? cum le aplici pe disc ? mc

[ovidiusc23]

bbogdan, la 21 Feb 2010, 20:10, a spus:

si eu am mare nevoie de un astfel de slefuitor , am pe acasa si un motor identic cu cel folosit de tine insa ma gandesc ca nu are turatie mare si nici putere ? poti sa faci un filmulet cu el ? la faza cu motor de spalat m-am gandit si eu am pe la tara vreo 2-3 ! Acum ramane de vazut ? singura problema careia nu i-am gasit rezolvare ? de unde iei discuri de smirghel ? cum le aplici pe disc ? mc

Discul de smirgel l-am lipit cu aracet si l-am taiat eu din foaie de smirghel.
Din cate am auzit si eu motorul de masina de spalat nu este asa satisfacator la aceasta operatie pentru ca iti trebuie turatii mari aici, ca putere este bun.
Cu privire la acest motor (folosit de mine) eu zic ca are turatie buna mai ales ca ai si 5 trepte si despre putere gandeste-te ca mixerul mai are doua teluri care se folosesc la amestecarea aluatului si de aici eu zic ca are si putere.

Lasa-mi o adresa de messenger pentru un filmulet.

Spor la mesterit.

[bbogdan]

m-am mai gandit si la un motor de aspirator modificat ! Are si putere si turatie mare ...mai sunt in cercetari .. am sa incerc intai cu motorul sa de mixer sa vad ce rezolv ( e acelasi ca al tau) si daca nu e bun mai vad ! Adresa ti-o trimit pe privat....

[Marius-M]

Viteze mari de slefuire nu cred ca sunt recomandate pentru modelism,
existand pericolul arderii suprafelor aflate in contact cu materialul abraziv.

-dispozitivele cu discuri abrazive atasabile polizoarelor unghiulare ( flex )
lucreaza la viteze periferice de 80 m/s.
-masinile de slefuit cu banda ( tip senila ) au viteza benzii de 4-6 m/s.

Concluziile le trageti Dvs. in vederea proiectarii dispozitivelor necesare.

[bbogdan]

nu vreau doar la modelism sa il folosesc ! ... deobicei am sa slefuiesc o bucata de lemn , textolit , plastic ! Insa cred ca am sa ii fac viteza reglabila...

[Marius-M]

M-am referit la modelism acesta fiind specificul forumului, dar in general
trebuie adaptate regimurile de lucru cu tipul de prelucrari efectuate, iar
materialele folosite in modelism sunt preponderent cele enumerate de tine.

[ovidiusc23]

Slefuitorul Proxxon are turatia intre 250 - 800 m/s (1150 - 3600 rmp)

http://www.proxxonto...odus.php?id=372

[Marius-M]

Disc sander TG 125/E http://www.proxxon.c...html/27060.html

Technical data:
220 - 240V. 140W. 50/60Hz. Adjustable grinding speed of approx. 250 - 800m/min
(corresponds to 1,150 - 3,600rpm). Sanding dish ? 125mm. Table 98 x 140mm.
Sanding height 62.5mm. Size 300 x 140 x 160mm. Weight approx. 3kg.

250 - 800m/min adica 4,16 - 13,33 m/s

[ovidiusc23]

Inseamna ca pe siteul romanesc este gresit scrie m/s.
Dar nu asta este problema.
Un mixer de bucatarie porneste cu prima treapta in jurul valorii de 600 rpm si poate ajunge pana la 1500 rpm la ultima treapta.
Aici am vrut sa ajung.

[Z-mare]

Citeaza

bucata de lemn , textolit , plastic

Plasticul o sa-l distruga!

[jeli]

eu am gasit  la  cineva  un motor de masina de spalat,si l-am transformat  in masina de slefuit.inca  nu i-am facut carcasa,dar  in rest merge super.am adaptat pe  fulia la  motor o chestie din plastic cu scai care se  pune pe  flex si cu discuri  de smighel.costa vreo 7 lei discul  si un set de discuri abrazive costa cam 4 lei,si contine trei discuri.sincer sa fiu nu stiu exact ce turatie are motorul,dar daca vreti ma uit pe el si va spun.in rest este  puternic,silentios,si pot spune ca am economisit  700  de lei ,cit costa masinuta de slefuit de  la proxxon.

[bel]

am facut si eu un slefuitor
http://www.cartula.r...25mm-t6625.html
