[RocknRolla]

Frumoase rau de tot.
Nici nu zici ca-s 72-uri.
Felicitari...chiar ma intrebam cand o sa redeschzi "fabrica"...

[1-0-9]

niki, la 24 December 2014 - 11:33 AM, a spus:

Intrebarea e, probabil, daca asta si vrei!?
Frumos, Mirage-ul. N-am mai vazut pana acum unul in schema asta ducand un 530 sub burta.

Multumesc.



E drept ca asta e upgradat (vezi RWR din capu'la deriva). Dar e clar ca putea lua si inainte de upgrade, mizeria de racheta...

[niki]

1-0-9, la 24 December 2014 - 03:59 PM, a spus:

E drept ca asta e upgradat...

Never mind. That'll do it for me. Thanks!

[1-0-9]

De azi continui munca la Mirajurile SAAF.

Pentru AZ, aveam un blocaj la alegerea culorilor.
Plecind de la diverse surse gasite pe net, cea mai OK culoare pentru intrados, parea a fi un Intermediate Blue de la Model master, bine diluat cu alb.

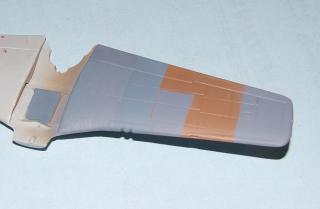

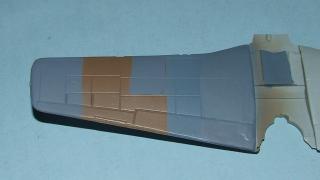

Dupa diverse incercari, oricum o dadeam cu el, nu iesea suficient de movaliu, asa ca am tot amestecat si am amestecat si am ajuns la asta :



Long story short, e Testors 1720 Model Master Intermediate Blue 35044 cu aprox 30 % base white de la Revell si citiva stropi de rosu.

Pentru maro, cred ca Testors 1742, Model Master Dark Tan FS30219 e perfect.
Pentru verde, aparent FS34096, respectiv Testors 2027, Model Master Dark Green ar fi alegerea, nu il am inca, dar l-am comandat.

[1-0-9]

..Mai m-am gandit...mai am doua Hasegawe si pe ambele le voi face tot SAAF...asta pina apare MPM-ul...

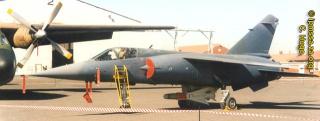

Unul va fi un CZ clasic din anii '70 :

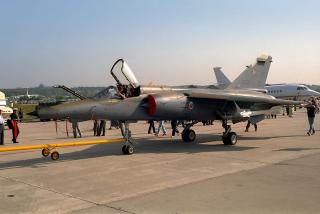

Al doilea va fi ceva mai special, primul si singurul Sooper Mirage F1...hibridul cu motor Klimov , prezentat la MAKS 2001.



Cum as putea sa nu-l fac ... caci ce e frumos si Domnului Putin ii place... cu tzeava de realimentare "pe pozitie" in fatza domnisoarei Kabaeva :)
Daca mai puteti, remarcati efuzorul diferit, cu "pene" a la Mig-29, pilonii de acrosare si rachetele rusesti...

[Longinus]

Mda. Interesante configuratii : efuzoare cu pene, tevi de realimentare,s.a.m.d.
Ma scuzati, eu nu-s prea "la curent" cu tehnologiile astea...rusesti: madam Kabaeva...e tipa pe care o "realimenteaza" Mister Botox aka Putin ?
Daca da, atunci trebuie sa remarc patriotismul gagicii (adica, ce nu face ea pentru propasirea economiei rusesti !??!), la unison cu ceea ce as numi curajul maharului,de a-si trimite "pupila" taman in Africa de Sud.Si,uite asa, nu ma pot impiedica sa nu-mi pun o intrebare: daca prin reducere la absurd (la un foarte drastic absurd), aparatele alea ar fi avut motoare romanesti... cine ar fi pozat acolo,pe culmile avionului ? Evidentemente, ma refer ca fiind "din partea Romaniei" ;exclus jucatoare din import
Voi pe cine va imaginati in locul Kabaevei ?

[1-0-9]

Da, ea e :) dar asta era in 2001, pe teren propriu, nu in Africa de sud.
Nu stiu cine o realimenta pe atunci :))

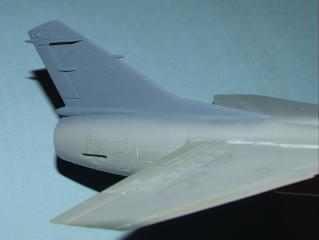

In orice caz, am bibilit la AZ, cam de la coada spre cap...

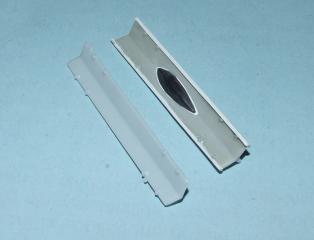

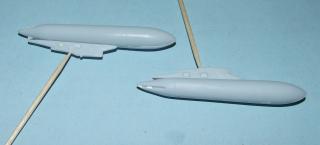

Am lucrat nitel la un set de rezervoare luate cu japca de la un Heller (sper sa se potriveasca sub aripa de Hase):

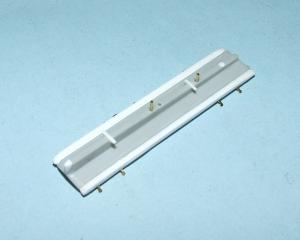

M-am bucurat degeaba la lansatorul cvadruplu de la kitul Airfix. Nu prea seamana cu cel real si necesita ceva modificari...

[1-0-9]

Am mai lucrat la armament. M-am hotarat la o schema destul de agresiva :



Lansatorul sub burtica cu 4X mk.82
2x Rezervoare suplimentare
2x V3S Snake (aka Python 3- israelian)
2x V3B Kukri (racheta indigena SAAF)

Acum daca cu lansatorul si cele 4 bombe am rezolvat:

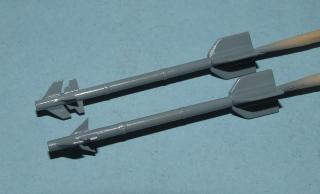

..rachetele Snake le am dintr-un set de Python 3 de la Paragon. Nu-s cine stie ce, dar o sa mearga:




In final ar trebui sa arate cam asa :

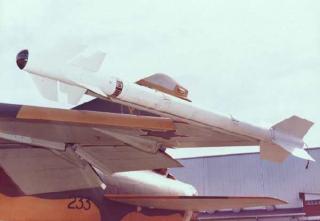

Cum nu prea se gasesc poze cu F1 saaf cu racheta asta vizibila bine, aveam ceva dubii cu privire la pilonul si lansatorul sub care era montata, pentru ca exista mai multe modele :

Unul mai rotunjit la bot :


Altul mai fatzetat:



De asemenea, pentru pilonul de sub aripa am vazut trei modele.

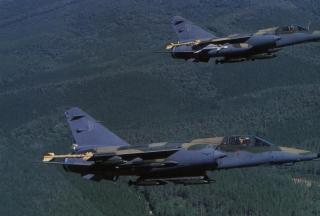

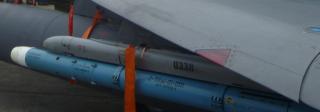

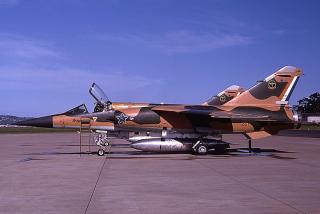

Pina la urma am gasit o poza mai buna :



Din care se vede mai clar, pilonul este cel ascutit, cu lansatorul fatzetat.

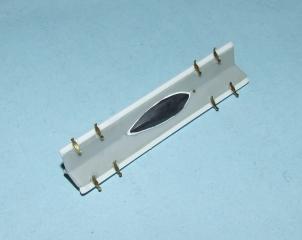

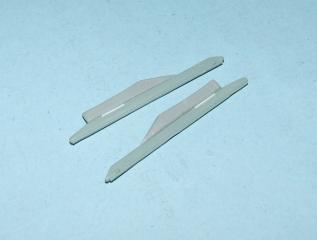

Am facut pilonul din unul de Mig-21 (condor), lansatorul din cutia de maimutze, taiat la lungimea corecta si modificat la capete :

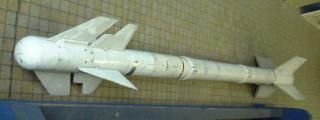

Racheta V3B Kukri erte derivata (larg) din AIM9 (b) nu , cum s-ar crede la prima vedere, din Matra Magic.

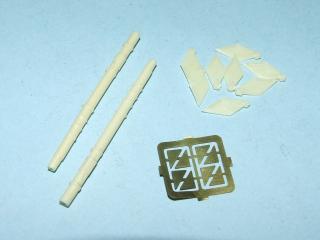

Am plecat de la un AIM-9 N/P lungit nitel , la care voi pune aripioarele specifice.

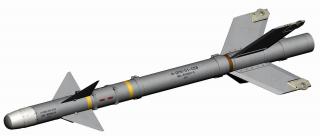

In final ar trebui sa arate cam asa :

[1-0-9]

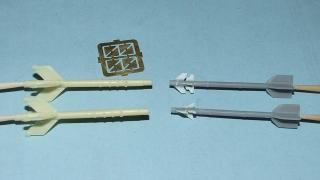

Am lipit stabilizatoarele rachetelor.
La Snake / Python n-a fost big deal, le lipesc pe cele mici dupa ce pun inelele galbene.

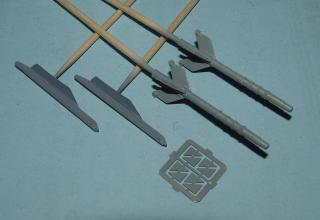

Cele 12 aripioare pentru Kukry au fost facute din foitza de plastic.

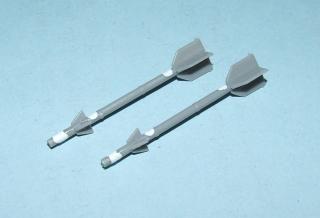

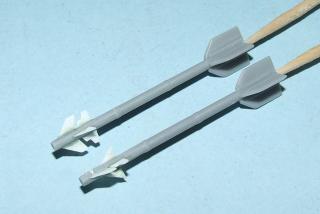

Le-am vopsit cu "light ghost grey" de la Model Master si le-am dat cu Future :




Am vopsit si bombele si le-am dat si pe ele cu Future :

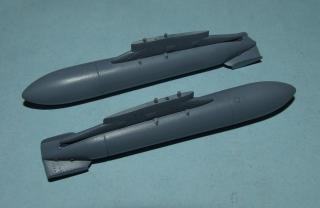

Si am vopsit si lacuit si rezervoarele :

[1-0-9]

Si la asta se pare ca va trebui sa-mi fac singur decalurile, pentru ca tot ce am luat pina acum e cam pe linga...

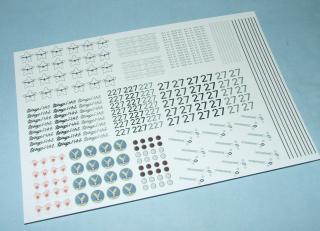

Prima proba, pe hartie photo:

[dakian67]

Ah , Edi , mă omori cu decalurile astea home-made...

[1-0-9]

Decalul s-a tot intins, pina a ajuns la un A4 ... :)

[1-0-9]

Am revenit in acest topic, pentru ca intre timp m-am reapucat de F1AZ.

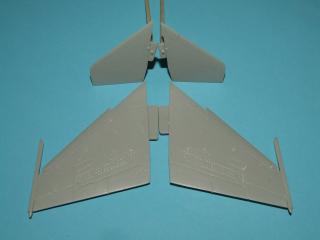

Am regravat si nituit aripile si profundoarele :



Am modificat tabloul de bord cu cateva bucatele de PE taiate din alte seturi (bordul de la Pavla era de C - varianta cu radar)


Scaunul de la Barracuda e mult mai misto ca cel de la Pavla asa ca il voi folosi cu drag.

Aceasta postare a fost editata de 1-0-9: 05 January 2016 - 12:06 AM

[SorinTanase]

Salut.frumos cockpit.unde ai gasit scaunul ala(Baracuda)?asta e un kit hasegawa ?nu de alta dar cum il am si eu ma intereseaza foarte tare.

[1-0-9]

Da, hasegawa e kitul.
Scaunul, de aici :

http://barracudacals...hp?prod=BR72213

[SorinTanase]

Ok.merci Edi

[1-0-9]

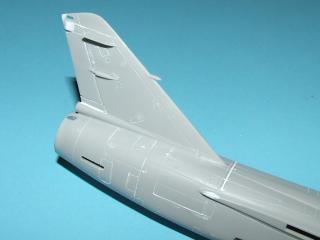

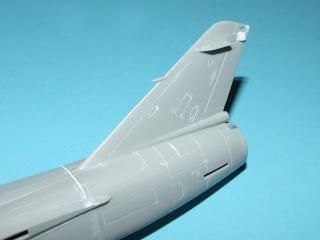

Am inceput treaba de care mi-e cel mai groaza, regravarea fuselajului. Pe langa forma rotunda si greu de gravat a fuselajului, Mirajul F1 are o gramada de capace, capacele si panouri care mai de care mai variate ca forma. Un cosmar :(

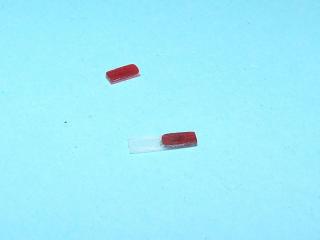

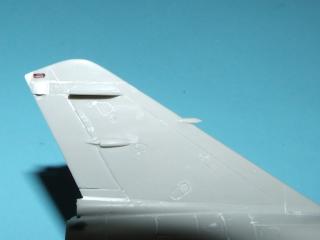

Pentru luminita din capu'la deriva, am gaurit urmand sa infig acolo un mic sandwich din doua placute de plastic transparent, una din ele rosie.

[busila]

Migaloasa treaba , gravatul asta
Daca tie ti-e groaza de gravat , noua incepatorilor sa vezi cum ne tremula mana - si nu numai .....

[Ahmed]

Misteaux. Cu ce corectezi gravarile gresite?

[1-0-9]

Tot cu grundul alb de la revell
