Salut pe toti.

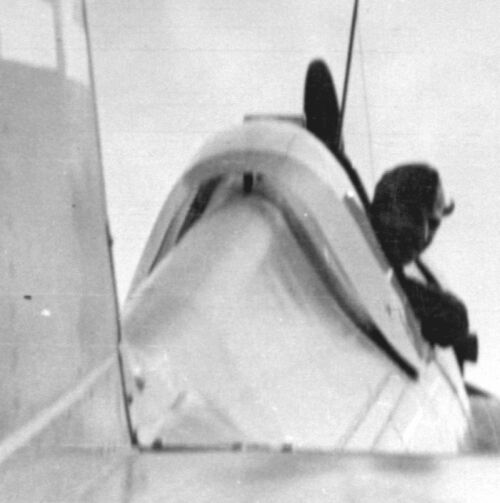

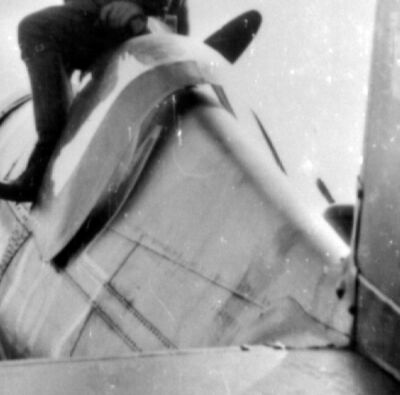

Avand in vedere numarul mare de modelisti care vor sa realizeze o macheta corecta de IAR  -81, vreau sa incep un topic cu detalii pt. IAR -81 mai ales pt. acele defecte repetate de fabricanti de Kit-uri.Admin. poate sa mute aceste foto la sectia walkaround a site-ului. Pe aceasta cale multumesc pt. ajutorul dat de catre domnii Razvan Bujor si Corneliu Nastase. Mai jos foto cu partea superiora a fuselajului din spatele cabinei. Este una din greselile de baza la Kit-uri ( LTD si MPM).
Poze Micsorate Atasate
|
|
 |

|
|
 |
Rapsunsuri
(1 - 19)
|
4 Apr 2005, 10:20
Trimis la
#2
|
||
|
Advanced Member Grup: Members Postari: 442 Age: N/A Inregistrat pe: 22-February 05 Membrul Nr.: 69 |
CITAT Mai jos foto cu partea superiora a fuselajului din spatele cabinei.
Este una din greselile de baza la Kit-uri ( LTD si MPM).
Poze Micsorate Atasate
|
|
|
|
|
|
|
4 Apr 2005, 10:22
Trimis la
#3
|
||
|
Advanced Member Grup: Members Postari: 442 Age: N/A Inregistrat pe: 22-February 05 Membrul Nr.: 69 |

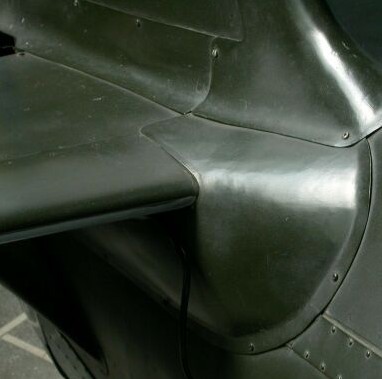

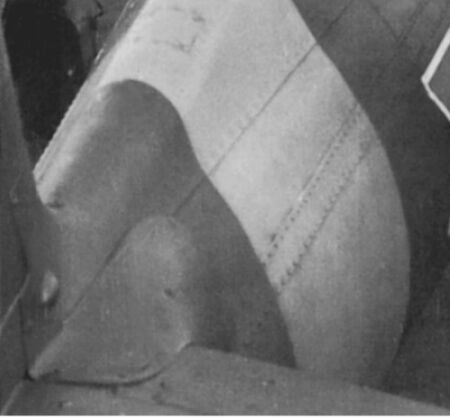

Racordul de la imbinarea ampenajului cu fuselajul. ( omis in Kit-uri )
Poze Micsorate Atasate
|
|
|
|
|
|
|
4 Apr 2005, 10:23
Trimis la
#4
|
||
|
Advanced Member Grup: Members Postari: 442 Age: N/A Inregistrat pe: 22-February 05 Membrul Nr.: 69 |
CITAT Racordul de la imbinarea ampenajului cu fuselajul. ( omis in Kit-uri )
Poze Micsorate Atasate
|
|
|
|
|
|
|
4 Apr 2005, 10:26
Trimis la
#5
|
||
|
Advanced Member Grup: Members Postari: 442 Age: N/A Inregistrat pe: 22-February 05 Membrul Nr.: 69 |

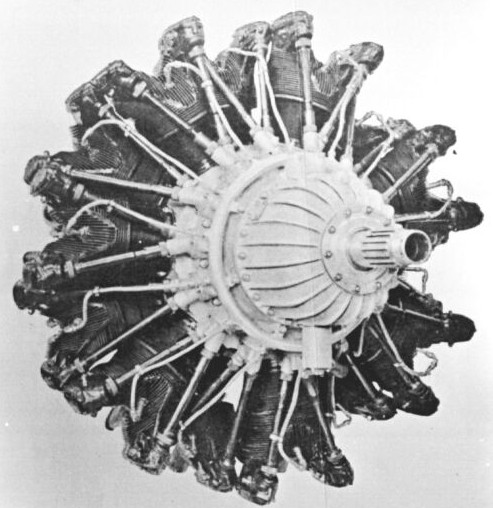

Detalii motor. ( Slab realizat in Kit-uri )
Poze Micsorate Atasate
|
|
|
|
|
|
|
4 Apr 2005, 10:27
Trimis la
#6
|
||
|
Advanced Member Grup: Members Postari: 442 Age: N/A Inregistrat pe: 22-February 05 Membrul Nr.: 69 |

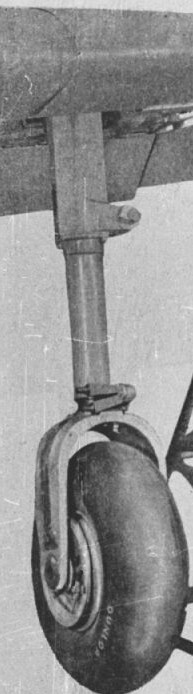

Trenul de aterizare. Partea de sus este de sectiune hexagonala. ( si nu rotunda cum este in Kit-uri)
Poze Micsorate Atasate
|
|
|
|
|
|
|
4 Apr 2005, 10:31
Trimis la
#7
|
||
|
Advanced Member Grup: Members Postari: 442 Age: N/A Inregistrat pe: 22-February 05 Membrul Nr.: 69 |

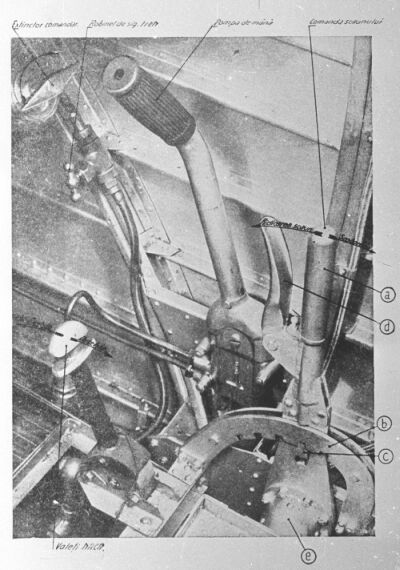

Detalii interior cabina. ( slab reprezentate de fabricantii de Kit-uri )
Partea din dreapta ( extinctor, maneta pompa etc.)
Poze Micsorate Atasate
|
|
|
|
|
|
|
4 Apr 2005, 10:34
Trimis la
#8
|
||
|
Advanced Member Grup: Members Postari: 442 Age: N/A Inregistrat pe: 22-February 05 Membrul Nr.: 69 |

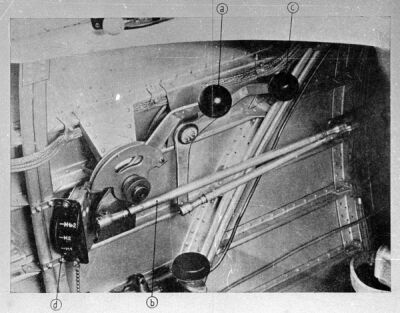

CITAT Detalii interior cabina. ( slab reprezentate de fabricantii de Kit-uri ) Partea din stanga. ( manete gaz)
Poze Micsorate Atasate
|
|
|
|
|
|
|
4 Apr 2005, 10:35
Trimis la
#9
|
||
|
Advanced Member Grup: Members Postari: 442 Age: N/A Inregistrat pe: 22-February 05 Membrul Nr.: 69 |

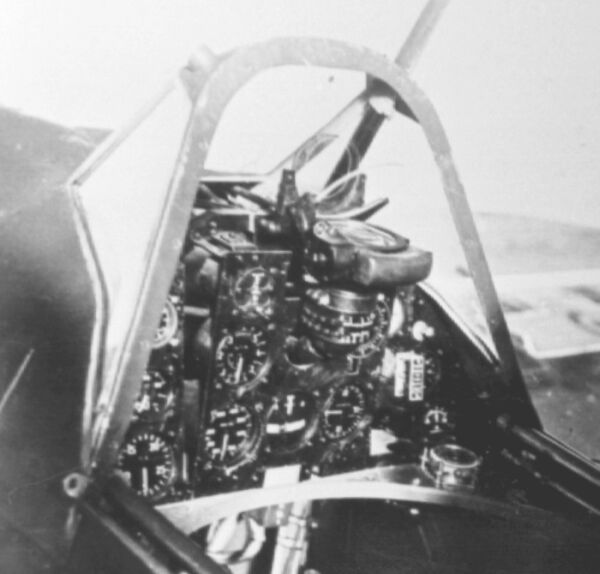

Bord IAR
.
Poze Micsorate Atasate
|
|
|
|
|
|
|
4 Apr 2005, 10:37
Trimis la
#10
|
||
|
Advanced Member Grup: Members Postari: 442 Age: N/A Inregistrat pe: 22-February 05 Membrul Nr.: 69 |

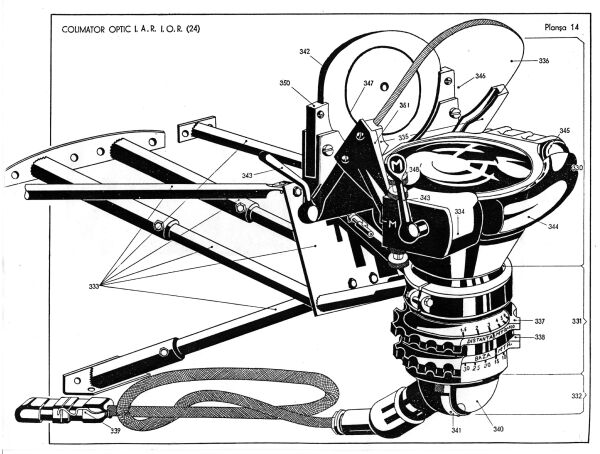

Colimator reflex IOR.
Poze Micsorate Atasate
|
|
|
|
|
|
|
4 Apr 2005, 10:39
Trimis la
#11
|
||
|
Advanced Member Grup: Members Postari: 442 Age: N/A Inregistrat pe: 22-February 05 Membrul Nr.: 69 |

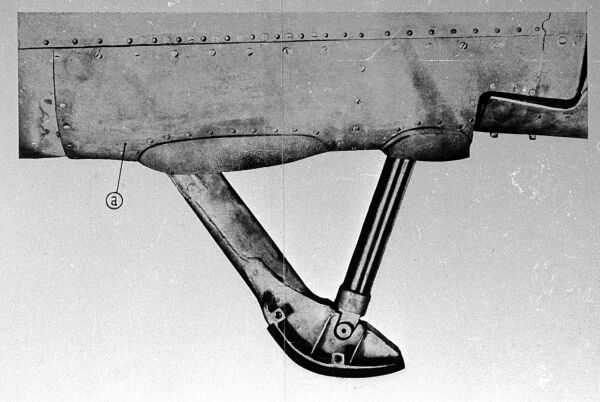

Bechia.
Poze Micsorate Atasate
|
|
|
|
|
|
|
4 Apr 2005, 10:41
Trimis la
#12
|
||
|
Advanced Member Grup: Members Postari: 442 Age: N/A Inregistrat pe: 22-February 05 Membrul Nr.: 69 |

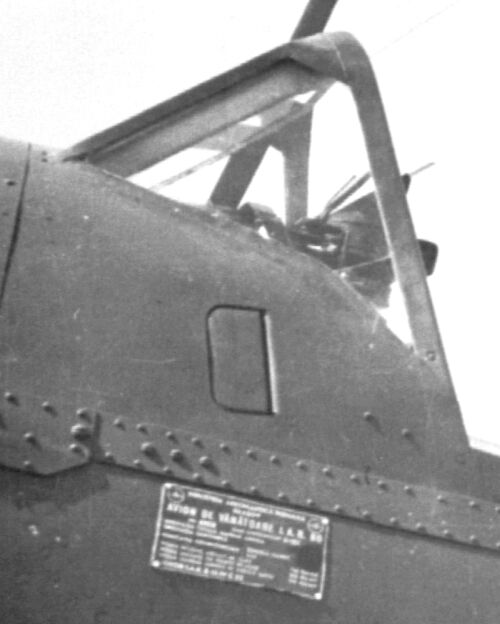

Detalii timbru fabrica + blindaj sticla parbriz.
Poze Micsorate Atasate
|
|
|
|
|
|
|
4 Apr 2005, 10:42
Trimis la
#13
|
||
|
Advanced Member Grup: Members Postari: 442 Age: N/A Inregistrat pe: 22-February 05 Membrul Nr.: 69 |

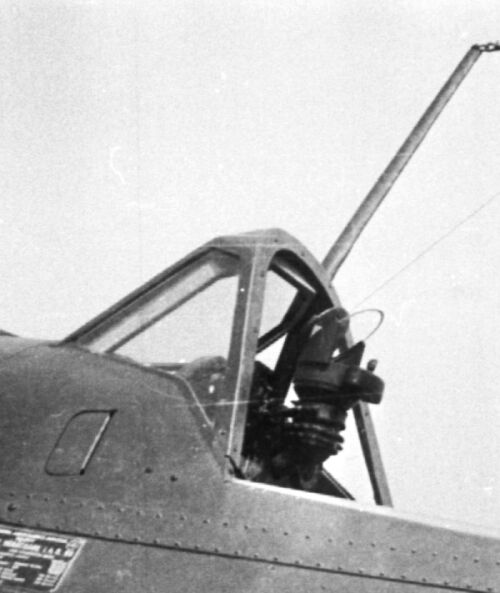

Detalii timbru fabrica + Colimator Goerz
Poze Micsorate Atasate
|
|
|
|
|
|
|
4 Apr 2005, 10:44
Trimis la
#14
|
||
|
Advanced Member Grup: Members Postari: 442 Age: N/A Inregistrat pe: 22-February 05 Membrul Nr.: 69 |

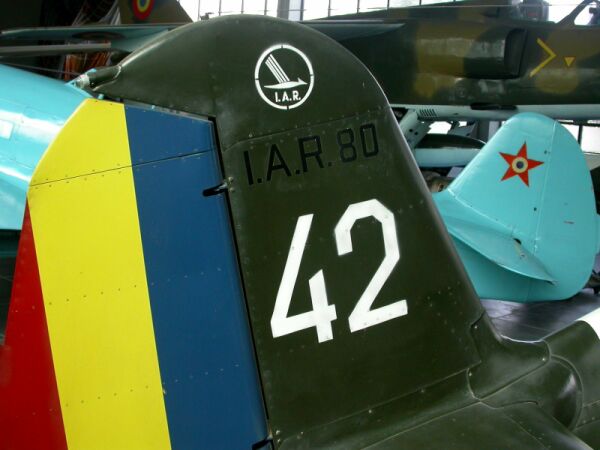

Ampenaj vertical.
Poze Micsorate Atasate
|
|
|
|
|
|
|
4 Apr 2005, 10:45
Trimis la
#15
|
||
|
Advanced Member Grup: Members Postari: 442 Age: N/A Inregistrat pe: 22-February 05 Membrul Nr.: 69 |

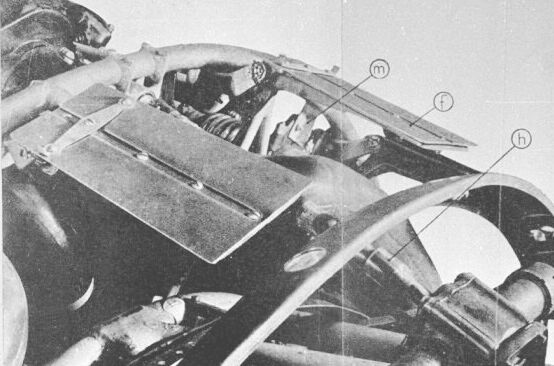

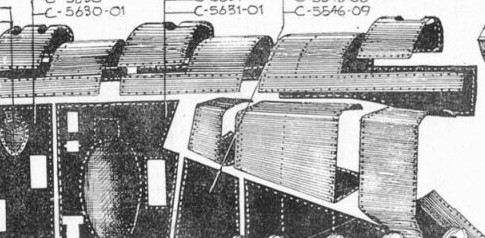

Detaliu voleti capota motor
Poze Micsorate Atasate
|
|
|
|
|
|
|
4 Apr 2005, 10:52
Trimis la
#16
|
||
|
Advanced Member Grup: Members Postari: 442 Age: N/A Inregistrat pe: 22-February 05 Membrul Nr.: 69 |

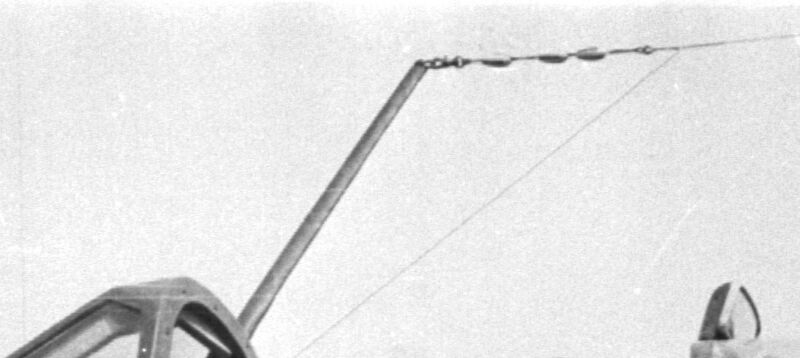

Detalii antena.
Poze Micsorate Atasate
|
|
|
|
|
|
|
4 Apr 2005, 13:52
Trimis la
#17
|
||
|
Advanced Member Grup: Members Postari: 442 Age: N/A Inregistrat pe: 22-February 05 Membrul Nr.: 69 |

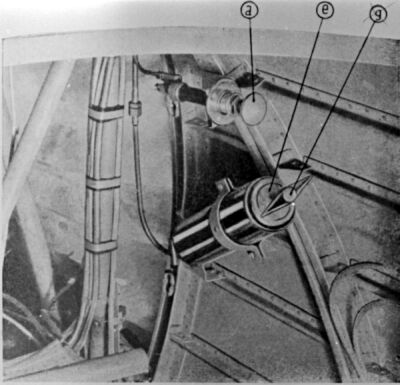

CITAT Detalii interior cabina. ( slab reprezentate de fabricantii de Kit-uri ) Partea din dreapta ( extinctor, maneta pompa etc.) Extinctor-ul manual ( deobicei vopsit rosu ) si etuffoir-ul.
Poze Micsorate Atasate
|
|
|
|
|
|
|
4 Apr 2005, 14:02
Trimis la
#18
|
||
|
Advanced Member Grup: Members Postari: 442 Age: N/A Inregistrat pe: 22-February 05 Membrul Nr.: 69 |

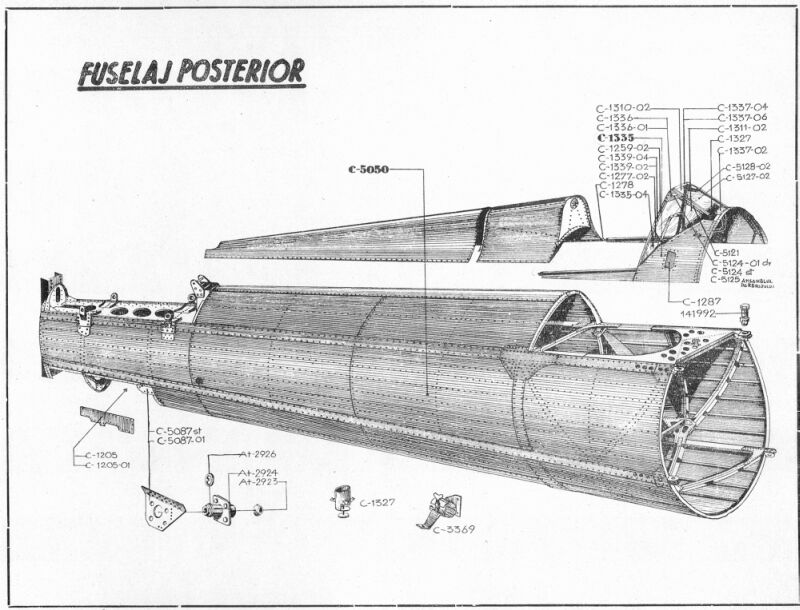

Structura fuselaj posterior.
Poze Micsorate Atasate
|
|
|
|
|
|
|
4 Apr 2005, 14:11
Trimis la
#19
|
||
|
Advanced Member Grup: Members Postari: 442 Age: N/A Inregistrat pe: 22-February 05 Membrul Nr.: 69 |
Baia trenului era inchisa pe interior cu capace simple . Nu se putea vedea structura interioara a aripii ( lise, nervuri etc) cum este gresit reprezentata in Kit-uri.
Poze Micsorate Atasate
|
|
|
|
|
|
|
4 Apr 2005, 14:16
Trimis la
#20
|
||
|
Advanced Member Grup: Members Postari: 442 Age: N/A Inregistrat pe: 22-February 05 Membrul Nr.: 69 |

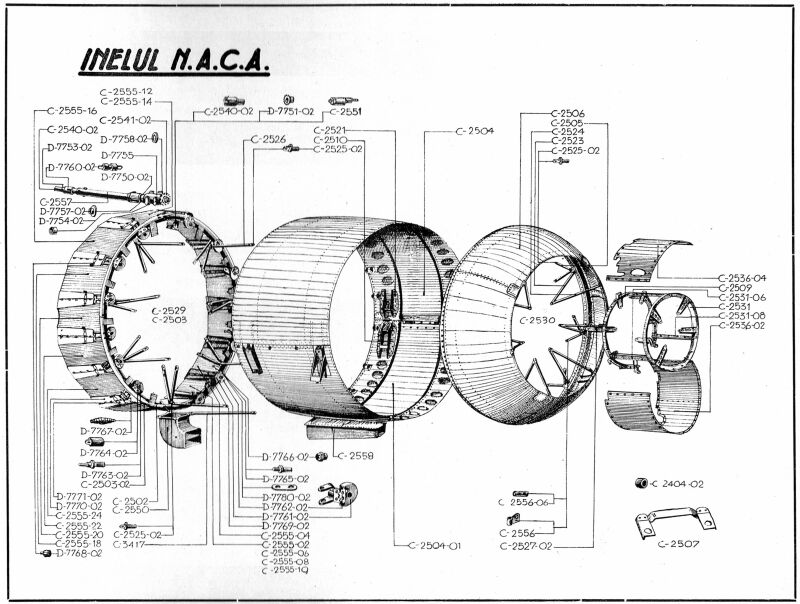

Detalii capotaj motor. ( la nici-un kit realizate corect)
Poze Micsorate Atasate
|
|
|
|
|
|
 |
