Coltul cu 109E 1/72

#181 Useril este offline   1-0-9

  • Membru senior
  • Grup: Moderator
  • Postari: 4361
  • Inregistrat: 10-December 04
  • Location:Bucuresti

Postat 24 April 2020 - 05:18 PM

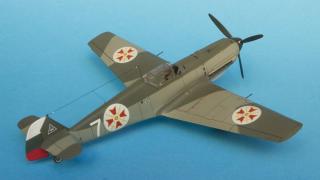

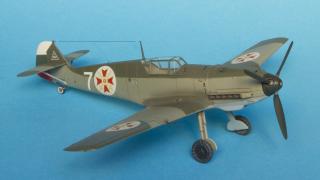

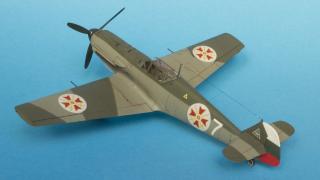

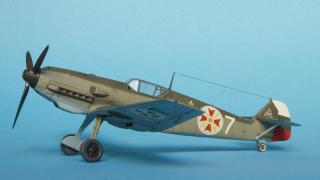

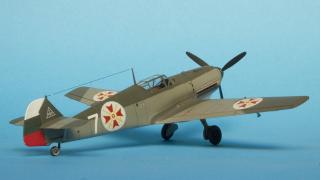

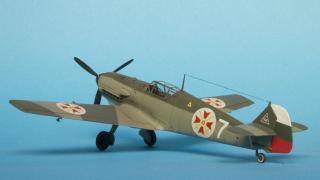

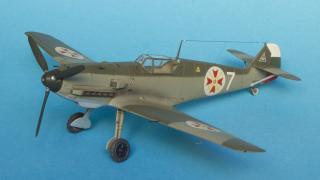

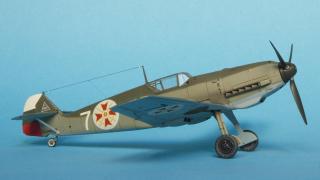

Inca unul e gata, un bulgar "early".
Tot Tamiya, vopsit cu Gunze, rondelele sunt de la Blue Rider, niste decaluri vechi si cam ingalbenite, a trebuit sa "invechesc" albul de pe directie si numere, sa se potriveasca.
Nimic de semnalat la el, trebuia facut...


Imagine atasata: IMG_9487.jpgImagine atasata: IMG_9488.jpgImagine atasata: IMG_9489.jpgImagine atasata: IMG_9490.jpg
Imagine atasata: IMG_9493.jpgImagine atasata: IMG_9492.jpgImagine atasata: IMG_9491.jpgImagine atasata: IMG_9494.jpg
Imagine atasata: IMG_9495.jpg

#182 Useril este offline   1-0-9

  • Membru senior
  • Grup: Moderator
  • Postari: 4361
  • Inregistrat: 10-December 04
  • Location:Bucuresti

Postat 24 April 2020 - 06:20 PM

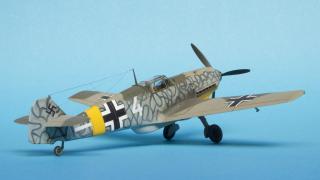

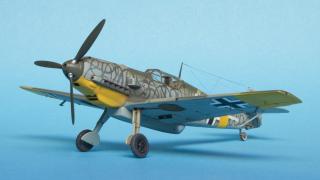

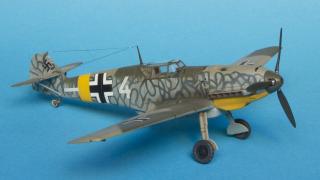

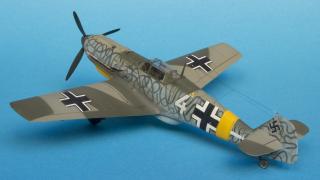

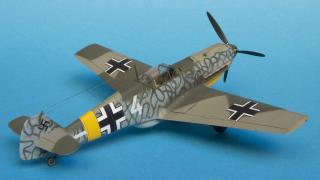

Aproape gata si ultimul Tamiya/Parc/ICM.
Asta e un E1/b care si-a pus mintzile cu un Fleet romanesc in op. Barbarossa, si s-a cam sifonat.

Imagine atasata: crash.JPG

Are cateva elemente interesante, ca de exemplu lansatorul de bombe SD2 (pe care inca ma gandesc cum sa le fac, ca trebuie 96) si antena radio early .
Plus camuflajul interesant, care insa nu prea mi-a iesit...atat s-a putut, altul nu mai fac :))

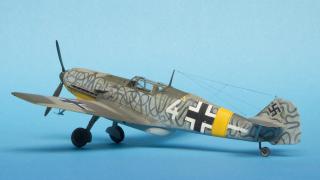

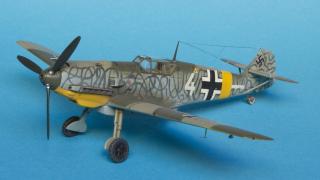

Imagine atasata: IMG_9504.jpgImagine atasata: IMG_9505.jpgImagine atasata: IMG_9506.jpgImagine atasata: IMG_9507.jpg
Imagine atasata: IMG_9509.jpgImagine atasata: IMG_9510.jpgImagine atasata: IMG_9511.jpgImagine atasata: IMG_9508.jpg

#183 Useril este offline   flo

  • Membru senior
  • Grup: Members
  • Postari: 2114
  • Inregistrat: 04-July 09
  • Location:Bucuresti

Postat 24 April 2020 - 06:39 PM

Faine amnadoua. La cel de al doilea, vad ca neamtul s-a plimbat cu pistolul si cu o nuanta mai deschisa.

#184 Useril este offline   Z-mare

  • Membru senior
  • Grup: Moderator
  • Postari: 12294
  • Inregistrat: 07-December 04
  • Location:Sebes -Alba

Postat 26 April 2020 - 08:15 AM

Da, in poza originala, sunt doua feluri de cirnati. Mai e un amanunt: cirnatii trebuiau facuti dupa ce ai pus decalurile. E destul de greu, dar arata mai real.

#185 Useril este offline   1-0-9

  • Membru senior
  • Grup: Moderator
  • Postari: 4361
  • Inregistrat: 10-December 04
  • Location:Bucuresti

Postat 26 April 2020 - 09:43 AM

Vezi postareaZ-mare, la 26 April 2020 - 08:15 AM, a spus:

Da, in poza originala, sunt doua feluri de cirnati. Mai e un amanunt: cirnatii trebuiau facuti dupa ce ai pus decalurile. E destul de greu, dar arata mai real.


Si pe kit sunt doua feluri, cu 02 si cu 70. Cei 02 sunt mai greu de vazut in poze, dar sunt acolo (check the tail).
Cred ca Flo vroia sa zica ca s-a mai folosit si o a treia culoare, deschisa :

Imagine atasata: crash.JPG

#186 Useril este offline   flo

  • Membru senior
  • Grup: Members
  • Postari: 2114
  • Inregistrat: 04-July 09
  • Location:Bucuresti

Postat 26 April 2020 - 10:35 AM

Asa mi se pare. Privind mai atent , ar putea fi si o iluzie. "Carnatul alb" rezultand dupa trasarea celorlalte doua nuante.
Intradevar, se vede si 02. Am fost superficial. :pardon:

Aceasta postare a fost editata de flo: 26 April 2020 - 10:36 AM


#187 Useril este offline   dany

  • Membru senior
  • Grup: Members
  • Postari: 3592
  • Inregistrat: 24-November 06

Postat 26 April 2020 - 10:53 AM

Imi plac foarte mult , 1-0-9 , Bravo ! :clapping:

.... Eu cred ca a facut camuflajul pe 4 alb cam asa :

1 Lateralului fuselajului ia dat prima data cu o culoare inchisa , lasand din vechiul camo doar pe coama sus .

2 Apoi a venit peste acea culoare inchisa cu petele cele mai deschise ( albastru deschis in pete mai groase) .
(
Se poate observa ( zic eu ) ,cum sa jucat , pornind de la panoul de dupa priza de aer . A facut o pata , apoi un fel de "2 "dus pe carenajul aripii , dupa aceea un fel de "3" a carui terminatie a urcat-o in sus , apoi acel 2 la unit cu un " O "sau "Q" chiar unde se termina partea rabatabila a carlingii ,apoi o mazgaleala ca si un "M" ... etc ) .

3 Apoi deasupra peste acestea a venit cu niste dire mai subtiri foarte inchise .

( Sub carlinga , o linie valurita orizontala in dreptul carenajului aripii ,se uneste cu un X vertical care porneste de la carlinga . Apoi linia aceea de jos valurita urca in sus spre cifra 4 alb , intr-o mazgaleala ,de rotogoale )

#188 Useril este offline   Z-mare

  • Membru senior
  • Grup: Moderator
  • Postari: 12294
  • Inregistrat: 07-December 04
  • Location:Sebes -Alba

Postat 28 April 2020 - 09:28 AM

Citeaza

Si pe kit sunt doua feluri

Aha, am vazut! Iertaciune!

#189 Useril este offline   1-0-9

  • Membru senior
  • Grup: Moderator
  • Postari: 4361
  • Inregistrat: 10-December 04
  • Location:Bucuresti

Postat 28 April 2020 - 09:47 AM

Probabil ca modalitatea optima de a face camoul pe 4 alb, e cu decal...prea tarziu insa.

#190 Useril este offline   busila

  • Membru senior
  • Grup: Members
  • Postari: 1890
  • Inregistrat: 20-August 08
  • Location:ALBA-IULIA
  • Interests:AVIATIE

Postat 28 April 2020 - 03:43 PM

Faina si stema bulgareasca . Matzele de pe neamt sunt free hand ? foarte precise si regulate ( ce presiune si dilutie? )

#191 Useril este offline   1-0-9

  • Membru senior
  • Grup: Moderator
  • Postari: 4361
  • Inregistrat: 10-December 04
  • Location:Bucuresti

Postat 29 April 2020 - 10:28 AM

Vezi postareabusila, la 28 April 2020 - 03:43 PM, a spus:

Faina si stema bulgareasca . Matzele de pe neamt sunt free hand ? foarte precise si regulate ( ce presiune si dilutie? )


Nu chiar. Dupa indelungi chinuieli, le-am facut cam "pe dos": Am vopsit fuselajul cu 70, am pus carnaciori subtiri de patafix, apoi am dat cu 02. Am mai pus un rand de macaroane de patafix, apoi am dat cu 65.
Am incercat inainte in toate felurile si cu toate vopselele si diluantii si presiunile din dotare. Nimic nu a mers. Fuselajul e cat degetul aratator. Cum am mai spus, daca ar fi sa reiau proiectul asta vreodata, mi-as lua timp si as face in photoshop carnatii, apoi as printa un decal (preferabil pe laser, ca sa aiba filmul mai subtire) cu culorile compensate pentru fundal de rlm65 (nu alb).

#192 Useril este offline   mdo

  • Membru senior
  • Grup: Members
  • Postari: 316
  • Inregistrat: 28-April 05

Postat 30 April 2020 - 09:05 AM

Vezi postarea1-0-9, la 28 April 2020 - 09:47 AM, a spus:

Probabil ca modalitatea optima de a face camoul pe 4 alb, e cu decal...prea tarziu insa.

Uite decalul celor de la Fine molds pt un F JG 54, poate te inspira:

Thumbnail atasat

  • Imagine atasata: bf 109F.png


#193 Useril este offline   1-0-9

  • Membru senior
  • Grup: Moderator
  • Postari: 4361
  • Inregistrat: 10-December 04
  • Location:Bucuresti

Postat 30 April 2020 - 09:58 AM

Vezi postareamdo, la 30 April 2020 - 09:05 AM, a spus:

Uite decalul celor de la Fine molds pt un F JG 54, poate te inspira:


Multumesc! Da, cam asta e ideea. Asta pe care l-ai postat tu pare un pic mai "accesibil" pentru un aerograf, cel de pe "4 alb" e si mai mic si incalcit.
Presupun ca e mult mai usor sa te chinui cu mouse-ul in Photoshop decat cu aerograful, unde nu prea ai ctrl+z.
Poate parea "hobby killer" dar e clar ca uneori decalul pare cea mai buna solutie.

Pentru asta, de exemplu:

Imagine atasata: 7c2f89f5e365ab8456cdc4660d101f1e.jpg


sau Macchi-urile italiene cu "smoke rings".

#194 Useril este offline   flo

  • Membru senior
  • Grup: Members
  • Postari: 2114
  • Inregistrat: 04-July 09
  • Location:Bucuresti

Postat 30 April 2020 - 09:27 PM

Un sablon de felul acesta ?

http://www.robotines...ttle-mask-.html

#195 Useril este offline   1-0-9

  • Membru senior
  • Grup: Moderator
  • Postari: 4361
  • Inregistrat: 10-December 04
  • Location:Bucuresti

Postat 30 April 2020 - 10:00 PM

Vezi postareaflo, la 30 April 2020 - 09:27 PM, a spus:

Un sablon de felul acesta ?

http://www.robotines...ttle-mask-.html


Asta e prea "standard": face pete..noua ne trebuie pentru "carnatzi" :)

#196 Useril este offline   flo

  • Membru senior
  • Grup: Members
  • Postari: 2114
  • Inregistrat: 04-July 09
  • Location:Bucuresti

Postat 30 April 2020 - 10:16 PM

Corect. Ideea de sablon o supuneam analizei.

Un sablon facut dintr-un cauciuc care sa se muleze mai lesne pe un fuselaj maruntel, ma gandesc.

Aceasta postare a fost editata de flo: 30 April 2020 - 10:16 PM


#197 Useril este offline   1-0-9

  • Membru senior
  • Grup: Moderator
  • Postari: 4361
  • Inregistrat: 10-December 04
  • Location:Bucuresti

Postat 30 April 2020 - 10:30 PM

Da, e corect ce spui, dar cum sa taiem carnaciori? Poate pe o masina laser, dar chiar si in cazul asta nu am putea face "bucle", fara barete de suport. Cam cum faci litera o sau d din sablon...iti trebuie taburi care sa tina interiorul...

#198 Useril este offline   1-0-9

  • Membru senior
  • Grup: Moderator
  • Postari: 4361
  • Inregistrat: 10-December 04
  • Location:Bucuresti

Postat 01 May 2020 - 03:50 PM

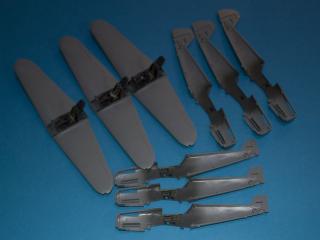

M-am trezit ca mai trebuie sa fac unul-doua E-uri, asa ca ma gandeam ca ar fi o idee buna sa fac un mic |work in progress", poate ajuta pe careva in viitor.

Kitul Tamiya (cu clonele sale ICM/Parc) e o placere de construit, un rezultat absolut decent poate iesi construit "din cutie". Cu minim de efort, poate fi insa detaliat, fara a investi in aftermarketuri , din care multe nu sunt de folos.

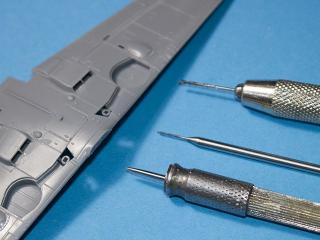

Pentru inceput, trebuie sa pregatim cateva burghie : 0.3 (sau un pic mai mare, 0.4) , 0.5 (sau max 0.6) si unul mai marisor 0.7 (sau max 0.8 ) pentru esapamente.

Multe gauri:

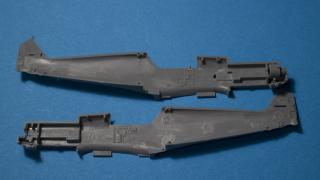

Cu 0.3 gaurim priza de aer de pe partea dreapta a fuselajului, si locurile de suport pentru inelele de ancorare de sub aripa, ranforsarea radiatoarelor si indicatoarele clapetei radiatoarelor (de pe extrados)
Cu 0.5 gaurim locasul manivelei de start de pe partea dreapta a fuselajului si cele doua gauri de ridicare de la coada)
Cu 0.7 gaurim esapamentele si priza de aer din fatza lor.
Imagine atasata: IMG_9516.jpgImagine atasata: IMG_9520.jpgImagine atasata: IMG_9522.jpg

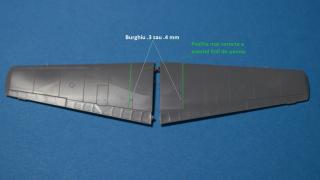

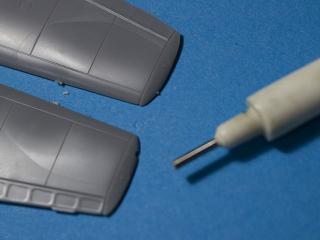

Pe extradosul aripii, optional putem corecta linia de panou, cei de la Tam au redat-o cam prea in interior. Eu nu mi-am batut capul cu asta.

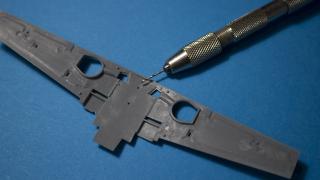

Cu o preducea improvizata dintr-un ac mare de otel (cred ca avea 1.2 mm) putem indeparta luminitele din capu'la plan :
Imagine atasata: IMG_9524.jpg

...si optional, mitralierele de pe capota, daca vrem sa folosim aftermarketuri:
Imagine atasata: IMG_9526.jpg
Le putem lasa fara problema si pe cele din kit, in cazul asta le gaurim cu burghiul de .3 mm.

Daca avem de gand sa facem o varianta cu bomba/rezervor sub burtica, nu uitam sa facem gaurelele pentru lansator :
Imagine atasata: IMG_9527.jpg

In cockpit, putem lasa din cutie (e absolut decent) sau mai putem adauga o manetuta doua (exemplu cea pentru largarea de urgenta a cupolei, care e rosie si se cam vede)
Imagine atasata: IMG_9529.jpg

Apoi lipim fara grija cele trei piese ce compun aripa.
O mentiune aici. Gaurile pentru tunuri sunt un pic cam maricele, largi, in special daca vom folosi tunuri de alama de la Master.
Din plastic tras la cald vom face doua dopuri, si inca unul cu sectiune semi circulara (il pilim pe o parte), pentru suportul tubului pitot (cel din cutie e grosier rau)
Bine ar fi ca aceste dopuri sa le lipim cu superglue, pentru a putea lucra mai repede .

Imagine atasata: IMG_9530.jpgImagine atasata: IMG_9531.jpgImagine atasata: IMG_9532.jpg

Taiem si pilim cioturile si finisam un pic zona, dupa care impungem o mica gaurica in locul unde va fi tunul, si dam o gaura cu burghiul de 0 .5 apoi venim cu 0.7.
Nu e ok sa infigem de la inceput pe cel mare, ca se va "evaza" aripa in jurul gaurii.

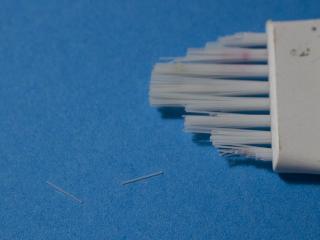

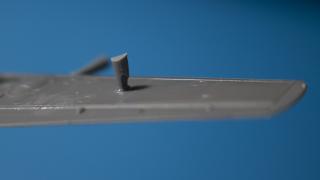

Dintr-o perie cu fire mai groase, taiem doua si le lipim cu superglue in gaurile pentru ranforsarea radiatoarelor:

Imagine atasata: IMG_9537.jpg Imagine atasata: IMG_9539.jpgImagine atasata: IMG_9540.jpg

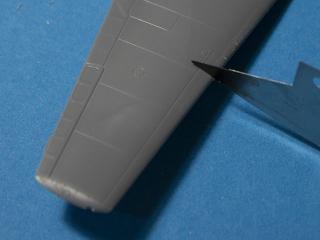

Refacem gravajele pierdute la pilirea bordului de atac, cu un mic fierastrau:
Imagine atasata: IMG_9541.jpg

Pregatim cockpitul pentru vopsire (aici putem da o gaurica mai mare pentru mansa, ea intra cam la fix-fix , sa nu avem surprize mai incolo)

Imagine atasata: IMG_9533.jpg

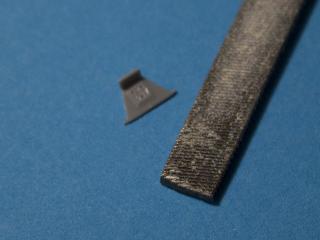

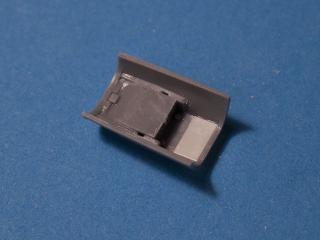

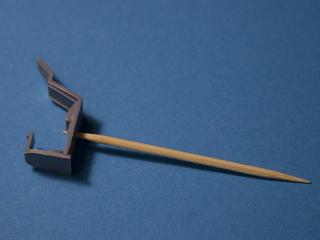

Pregatim si placa de blindaj (mai trebuie pilit un pic din ea in partea de jos, altfel forteaza cabina sa stea un pic ridicata)

Imagine atasata: IMG_9535.jpg

Radiatorul de ulei, in functie de varianta, poate avea sau nu acea aripioara din mijloc (pentru variante mai tarzii gen E4/E7 nu o montam. Putem lipi inauntru o bucatica de plastic, pentru a acoperi gaurica aia care nu duce nicaieri, din spatele radiatorului.

Imagine atasata: IMG_9534.jpg

Pregatim de vopsit cu RLM02, jambele si interioarele capacelor trenului, mansa, scaunul, iar cu RLM66, tabloul de bord.

Pentru avioanele romanesti luam in calcul urmatoarele :

Avioanele de la 1 la 50 erau E3, aveau tunuri Oerlikon, cu teava subtire si evazata la capat.
In cartea lui Horia, se mentioneaza ca unele din E3uri au fost rearmate cu Mg FF.

Aveau mansa de export cu maner in forma de inel si colimator Revi 3.
Urmatoarele de la 51 in sus erau E7 (chiar daca unele aveau cupola rotunda), aveau tunuri MG/FF cu manson mai gros peste teava, mansa tip stick, colimator Revi 12 si inca o cutie de contacte pe mijloc, sub tabloul de bord, pentru acrosaje.

Imagine atasata: oerlikon.jpgImagine atasata: Revi-3d-2.jpgImagine atasata: IMG_0041.JPG

Din ce am observat, seturile de blindaj primite de noi in '42 erau vopsite in RLM 02, si cel interior (placa din spatele pilotului) si cel exterior (parbrizul blindat).
Ulterior, probabil ca la reparatii, ramele parbrizului blindat au fost revopsite in culoarea extradosului

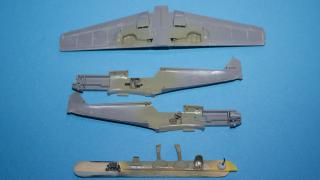

Cam asta avem, dupa o ora de munca :

Imagine atasata: IMG_9542.jpg
Not too bad, la ICM/parc e cam aceeasi treaba, dureaza nitel mai mult finisarile/debavurarile.

Aceasta postare a fost editata de 1-0-9: 01 May 2020 - 03:55 PM


#199 Useril este offline   busila

  • Membru senior
  • Grup: Members
  • Postari: 1890
  • Inregistrat: 20-August 08
  • Location:ALBA-IULIA
  • Interests:AVIATIE

Postat 01 May 2020 - 04:21 PM

Si instructiv , si educativ . Citat " Cam asta avem, dupa o ora de munca " - la mine era dupa o zi de munca....

#200 Useril este offline   1-0-9

  • Membru senior
  • Grup: Moderator
  • Postari: 4361
  • Inregistrat: 10-December 04
  • Location:Bucuresti

Postat 01 May 2020 - 06:13 PM

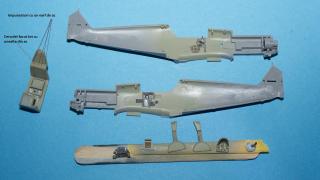

...Apai atunci, sa nu te mai enervez mai mult si sa iti zic ca in acelasi timp am mai aplicat acelasi tratament la 3 bucati de F/Zvezda ?....

Imagine atasata: IMG_9549.jpg

In continuare, la E am dat cu diferite vopselute acrilice punctulete albe, rosii etc, apoi washuri maro si negre (de la Tamiya) apoi lac mat, apoi ceva chiupinguri cu paste metalice Agama.
Pe tabloul de bord am pus decalurile din cutie, apoi un wash, apoi lac mat, apoi am punctat cu lac lucios cadranele ceasurilor.


Imagine atasata: IMG_9544.jpgImagine atasata: IMG_9548.jpg

Acum, fuselajul e gata de a fi inchis

Aceasta postare a fost editata de 1-0-9: 01 May 2020 - 06:14 PM
