IAR80-81 Walkaround Detalii pt. o macheta corecta de IAR 80

#1 Useril este offline   Cantacuzino

  • Membru senior
  • Grup: Members
  • Postari: 717
  • Inregistrat: 22-February 05

Postat 04 April 2005 - 10:19 AM

Salut pe toti.

Avand in vedere numarul mare de modelisti care vor sa realizeze o macheta corecta de IAR 80-81, vreau sa incep un topic cu detalii pt. IAR 80-81 mai ales pt. acele defecte repetate de fabricanti de Kit-uri.
Admin. poate sa mute aceste foto la sectia walkaround a site-ului.
Pe aceasta cale multumesc pt. ajutorul dat de catre domnii Razvan Bujor si Corneliu Nastase.

Mai jos foto cu partea superiora a fuselajului din spatele cabinei.
Este una din greselile de baza la Kit-uri ( LTD si MPM).

Thumbnail atasat

  • Imagine atasata: _03.jpg


#2 Useril este offline   Cantacuzino

  • Membru senior
  • Grup: Members
  • Postari: 717
  • Inregistrat: 22-February 05

Postat 04 April 2005 - 10:20 AM

Citeaza

Mai jos foto cu partea superiora a fuselajului din spatele cabinei.
Este una din greselile de baza la Kit-uri ( LTD si MPM).

Thumbnail atasat

  • Imagine atasata: 02.jpg


#3 Useril este offline   Cantacuzino

  • Membru senior
  • Grup: Members
  • Postari: 717
  • Inregistrat: 22-February 05

Postat 04 April 2005 - 10:22 AM

Racordul de la imbinarea ampenajului cu fuselajul. ( omis in Kit-uri )

Thumbnail atasat

  • Imagine atasata: racord.jpg


#4 Useril este offline   Cantacuzino

  • Membru senior
  • Grup: Members
  • Postari: 717
  • Inregistrat: 22-February 05

Postat 04 April 2005 - 10:23 AM

Citeaza

Racordul de la imbinarea ampenajului cu fuselajul. ( omis in Kit-uri )

Thumbnail atasat

  • Imagine atasata: DSCN02074.jpg


#5 Useril este offline   Cantacuzino

  • Membru senior
  • Grup: Members
  • Postari: 717
  • Inregistrat: 22-February 05

Postat 04 April 2005 - 10:26 AM

Detalii motor. ( Slab realizat in Kit-uri )

Thumbnail atasat

  • Imagine atasata: detalii_mot_32.jpg


#6 Useril este offline   Cantacuzino

  • Membru senior
  • Grup: Members
  • Postari: 717
  • Inregistrat: 22-February 05

Postat 04 April 2005 - 10:27 AM

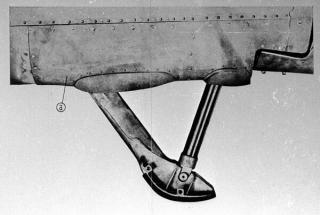

Trenul de aterizare. Partea de sus este de sectiune hexagonala. ( si nu rotunda cum este in Kit-uri)

Thumbnail atasat

  • Imagine atasata: 2tren.jpg


#7 Useril este offline   Cantacuzino

  • Membru senior
  • Grup: Members
  • Postari: 717
  • Inregistrat: 22-February 05

Postat 04 April 2005 - 10:31 AM

Detalii interior cabina. ( slab reprezentate de fabricantii de Kit-uri )

Partea din dreapta ( extinctor, maneta pompa etc.)

Thumbnail atasat

  • Imagine atasata: detalii_cab_22.jpg


#8 Useril este offline   Cantacuzino

  • Membru senior
  • Grup: Members
  • Postari: 717
  • Inregistrat: 22-February 05

Postat 04 April 2005 - 10:34 AM

Citeaza

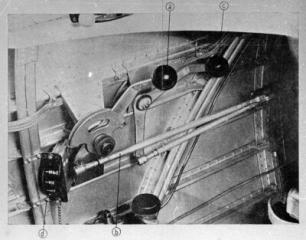

Detalii interior cabina. ( slab reprezentate de fabricantii de Kit-uri )


Partea din stanga. ( manete gaz)

Thumbnail atasat

  • Imagine atasata: detalii_cab_11.jpg


#9 Useril este offline   Cantacuzino

  • Membru senior
  • Grup: Members
  • Postari: 717
  • Inregistrat: 22-February 05

Postat 04 April 2005 - 10:35 AM

Bord IAR 80.

Thumbnail atasat

  • Imagine atasata: 10.jpg


#10 Useril este offline   Cantacuzino

  • Membru senior
  • Grup: Members
  • Postari: 717
  • Inregistrat: 22-February 05

Postat 04 April 2005 - 10:37 AM

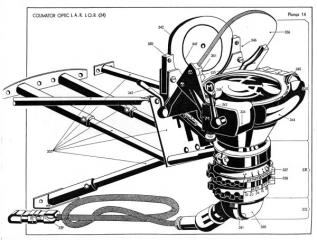

Colimator reflex IOR.

Thumbnail atasat

  • Imagine atasata: Colimator2.jpg


#11 Useril este offline   Cantacuzino

  • Membru senior
  • Grup: Members
  • Postari: 717
  • Inregistrat: 22-February 05

Postat 04 April 2005 - 10:39 AM

Bechia.

Thumbnail atasat

  • Imagine atasata: bechia_1.jpg


#12 Useril este offline   Cantacuzino

  • Membru senior
  • Grup: Members
  • Postari: 717
  • Inregistrat: 22-February 05

Postat 04 April 2005 - 10:41 AM

Detalii timbru fabrica + blindaj sticla parbriz.

Thumbnail atasat

  • Imagine atasata: Timbru.jpg


#13 Useril este offline   Cantacuzino

  • Membru senior
  • Grup: Members
  • Postari: 717
  • Inregistrat: 22-February 05

Postat 04 April 2005 - 10:42 AM

Detalii timbru fabrica + Colimator Goerz

Thumbnail atasat

  • Imagine atasata: 05.jpg


#14 Useril este offline   Cantacuzino

  • Membru senior
  • Grup: Members
  • Postari: 717
  • Inregistrat: 22-February 05

Postat 04 April 2005 - 10:44 AM

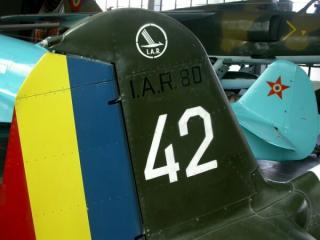

Ampenaj vertical.

Thumbnail atasat

  • Imagine atasata: AMPENAJ.jpg


#15 Useril este offline   Cantacuzino

  • Membru senior
  • Grup: Members
  • Postari: 717
  • Inregistrat: 22-February 05

Postat 04 April 2005 - 10:45 AM

Detaliu voleti capota motor

Thumbnail atasat

  • Imagine atasata: voleti_capota_1.jpg


#16 Useril este offline   Cantacuzino

  • Membru senior
  • Grup: Members
  • Postari: 717
  • Inregistrat: 22-February 05

Postat 04 April 2005 - 10:52 AM

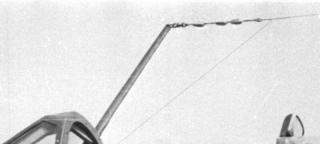

Detalii antena.

Thumbnail atasat

  • Imagine atasata: detalii_80_05.jpg


#17 Useril este offline   Cantacuzino

  • Membru senior
  • Grup: Members
  • Postari: 717
  • Inregistrat: 22-February 05

Postat 04 April 2005 - 01:52 PM

Citeaza

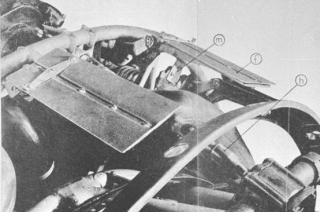

Detalii interior cabina. ( slab reprezentate de fabricantii de Kit-uri )

Partea din dreapta ( extinctor, maneta pompa etc.)


Extinctor-ul manual ( deobicei vopsit rosu ) si etuffoir-ul.

Thumbnail atasat

  • Imagine atasata: detalii_cab_3q.jpg


#18 Useril este offline   Cantacuzino

  • Membru senior
  • Grup: Members
  • Postari: 717
  • Inregistrat: 22-February 05

Postat 04 April 2005 - 02:02 PM

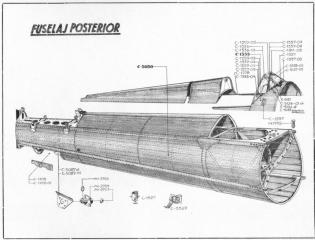

Structura fuselaj posterior.

Thumbnail atasat

  • Imagine atasata: fuselaj.jpg


#19 Useril este offline   Cantacuzino

  • Membru senior
  • Grup: Members
  • Postari: 717
  • Inregistrat: 22-February 05

Postat 04 April 2005 - 02:11 PM

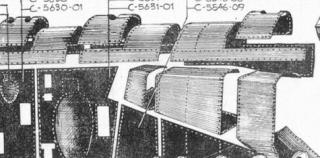

Baia trenului era inchisa pe interior cu capace simple . Nu se putea vedea structura interioara a aripii ( lise, nervuri etc) cum este gresit reprezentata in Kit-uri.

Thumbnail atasat

  • Imagine atasata: capace.jpg


#20 Useril este offline   Cantacuzino

  • Membru senior
  • Grup: Members
  • Postari: 717
  • Inregistrat: 22-February 05

Postat 04 April 2005 - 02:16 PM

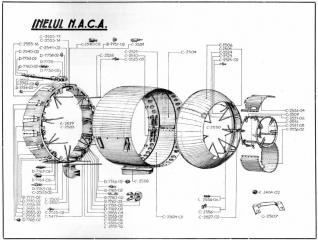

Detalii capotaj motor. ( la nici-un kit realizate corect)

Thumbnail atasat

  • Imagine atasata: capota_motor.jpg
